十字型传感器安装固定塑料基座结构

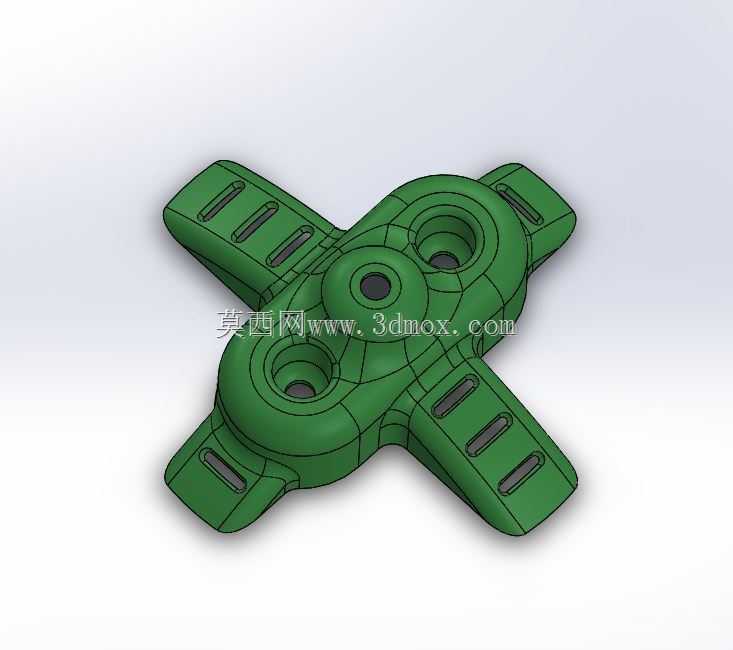

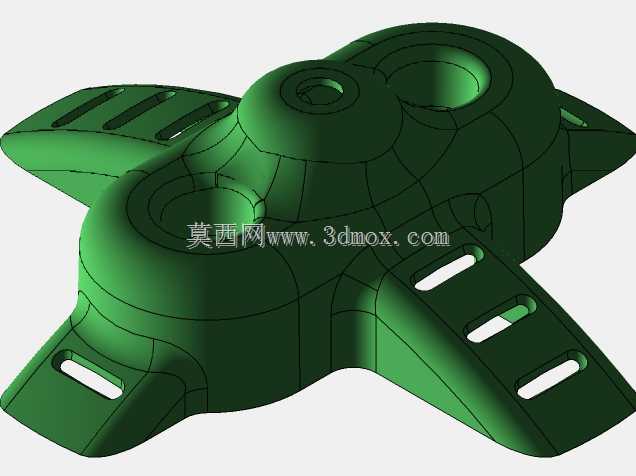

　　这款十字构型的注塑塑料基座，核心服务于多点位传感检测场景的元件固定需求，常见于穿戴式生理信号采集设备、工业分布式传感阵列、小型户外探测装置的安装环节，用来承托三个独立的传感探头，同时通过四个延伸臂完成与载体表面的绑定固定。从实际使用场景来看，这类基座大多贴合曲面载体使用，比如人体肢体表面、弧形设备外壳、异型管道外壁，因此整体轮廓没有尖锐直角，所有棱边都做了顺滑的圆弧过渡，避免安装后硌伤接触面或者出现应力集中开裂的问题。四个延伸臂上开设的长条形通槽，是专门为绑带、扎带或者固定卡扣预留的穿装位，长槽的长度方向沿臂身延伸，允许固定件在槽内有一定的调整余量，适配不同周长的绑定场景，也能抵消注塑成型后的少量收缩误差，降低安装时的对位难度。

　　中间承托区域的三个圆形通孔，对应三个传感元件的安装位，孔位的深度和直径按照常用的圆柱型传感探头尺寸设计，孔壁预留了0.1mm的涂胶间隙，安装时可以在孔壁点涂结构胶，将传感探头牢牢固定在孔内，同时保证探头的检测端面能够露出基座表面，直接与被测面接触，避免信号被塑料基体遮挡衰减。设计过程中优先考虑了注塑成型的工艺可行性，整体壁厚控制在1.8mm到2.2mm之间，没有出现壁厚突变的区域，三个安装孔的周边做了局部加厚的环形凸台，既提升了孔位的结构强度，避免探头插拔时出现孔壁开裂，也能在注塑时平衡熔体流动速率，减少局部缩痕的产生。基座背面设计有连续的网格状加强筋，筋条高度1.2mm，厚度1mm，

　　在不增加整体壁厚的前提下大幅提升了基座的抗弯折性能，当绑定在曲面载体上时，基座可以顺着曲面产生一定的弹性形变，不会因为绑带的拉紧力出现断裂或者永久变形。从安装边界来看，基座整体的十字外接圆直径控制在85mm范围内，四个延伸臂的末端做了圆弧收头，不会在安装时刮伤绑定用的织带或者弹性绑带，中间承托区域的凸起高度为6mm，保证传感探头安装后不会突出基座过多，避免使用过程中探头被外力磕碰移位。考虑到使用场景可能存在汗液、潮湿空气或者少量工业油污接触的情况，选材上适配常规的PP或者ABS注塑原料，表面没有做额外的喷涂处理，减少涂层对传感信号的干扰，同时塑料本身的绝缘性能可以避免三个传感探头之间出现信号串扰，保证检测数据的准确性。

　　在实际装配环节，这款基座不需要额外的金属紧固件，依靠四个延伸臂的绑带结构就能完成固定，拆装十分便捷，适合需要频繁更换检测点位或者定期维护传感元件的使用场景，三个孔位的中心距经过反复校核，既保证了多探头检测时的点位间距符合采样要求，也尽可能压缩了基座的整体尺寸，减少安装时占用的空间。
