拉达Niva车型进气歧管连接法兰结构

　　做老款俄系越野车进气系统维保、改装的结构工程师，大概率都接触过这类双腔进气歧管法兰，它是进气歧管和缸盖进气侧之间的核心连接密封部件，适配拉达Niva对应年款车型的动力总成，测量基准取自VAZ21214-10垫片的实装尺寸，完全匹配原车的安装点位，不用额外做扩孔、切边的二次加工就能直接对位装配。

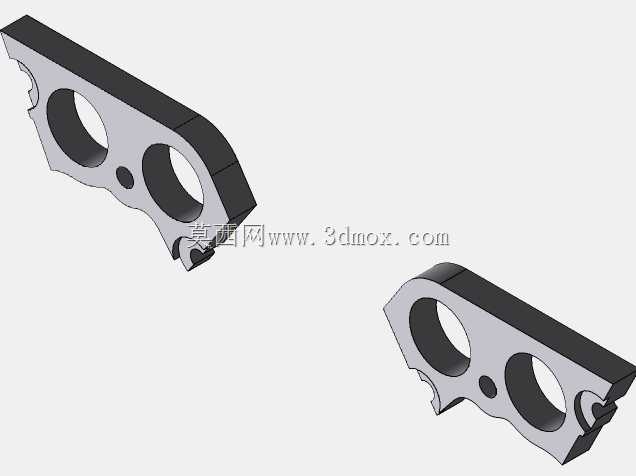

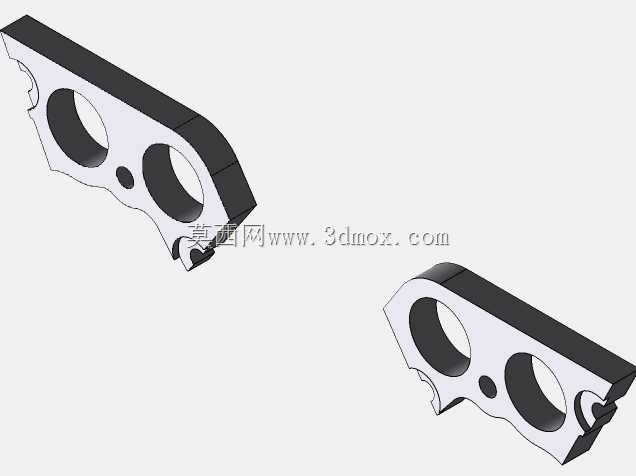

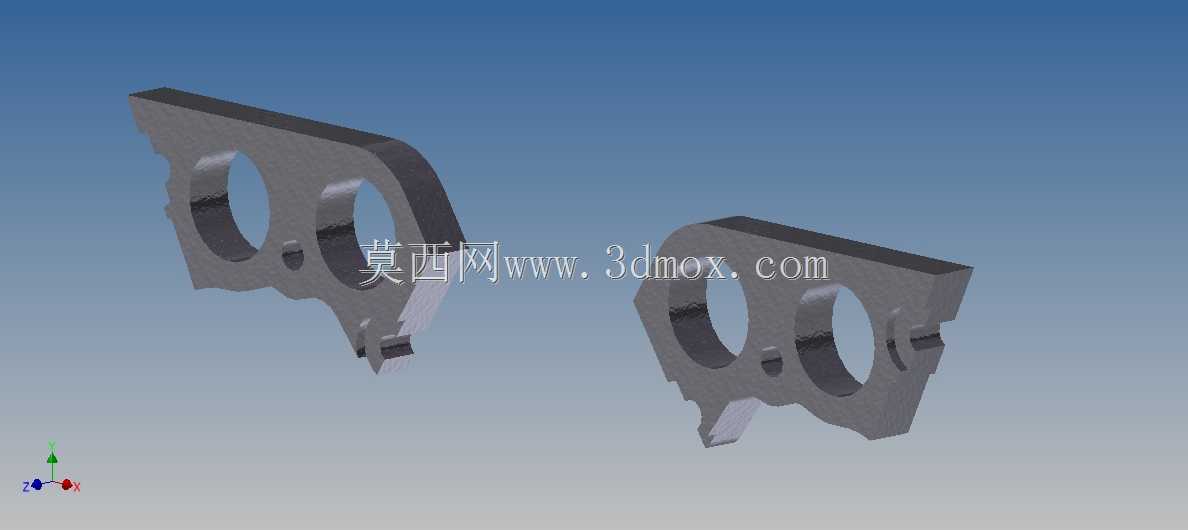

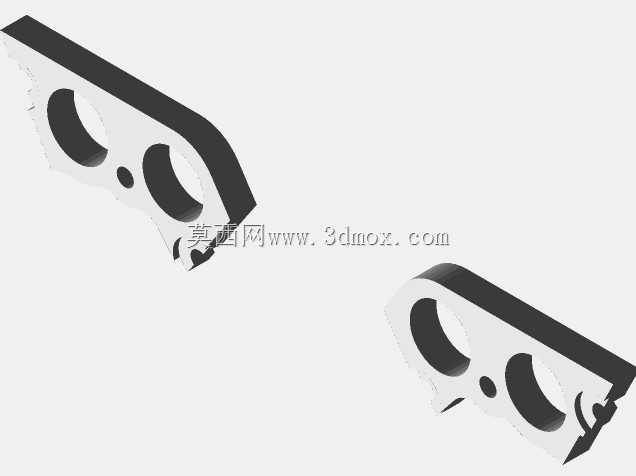

　　从实际装车场景来看，这类法兰长期处于发动机舱的高温振动工况下，既要承受进气歧管传递过来的负压脉动，还要扛住发动机运行时的持续振动、以及舱内高低温循环带来的材料形变，所以结构设计上没有做多余的轻量化镂空，整体采用厚壁板式结构，两个大尺寸圆形通孔完全对应进气歧管的双腔气道，能保证进气气流无遮挡通过，不会因为法兰内孔的错位、缩径产生额外的进气阻力，影响发动机的充气效率。

　　设计阶段首先要卡准的就是安装边界：法兰的整体轮廓完全贴合缸盖进气侧的安装面，边缘的异形凸耳、缺口结构都是对应原车的固定螺栓点位、周边附件避让位做的适配，比如下方伸出的小凸舌是对应原车进气温度传感器的安装避让位，侧边的凹口是为了避开缸盖附近的水管固定卡箍，避免装车后出现干涉、压坏周边管线的问题。密封面的平面度是这类零件的核心控制指标，建模时两个贴合面都做了平面度约束，没有多余的凸起、凹槽，装配时配合密封垫片就能保证足够的压紧力，不会出现进气漏气的问题——一旦法兰面密封失效，会导致进气压力传感器读数失准，发动机出现怠速不稳、动力不足的故障，所以建模时所有安装孔的位置度公差都严格匹配原车实测数据，孔位偏差控制在0.1mm以内，保证螺栓能顺利穿入，不会出现别劲、压偏垫片的情况。

　　从结构细节来看，法兰的厚度经过实装验证，既不会因为太薄导致拧紧螺栓时出现翘曲变形，也不会因为太厚增加不必要的进气道长度、占用过多发动机舱空间。两个气道孔的边缘做了微小的倒角处理，一方面是去除加工毛刺，避免装配时割坏密封垫片，另一方面也能让进气气流在进入缸盖气道时更平顺，减少锐角带来的气流紊流。很多维修场景里，原车的法兰因为长期高温老化、或者拆装时操作不当出现翘曲、裂纹，会直接导致进气系统故障，这个三维结构完全复刻了原车零件的所有尺寸特征，不管是做备件的机加工生产，还是做进气系统改装时的转接基准，都能直接拿来做结构参考，不用再反复拆车测量点位。

　　建模时还特意还原了零件的所有细节特征，比如侧面的铸造圆角、安装面的微小拔模斜度，和实车零件的工艺特征完全一致，做装配仿真的时候能完全模拟真实的装配状态，不会出现数字模型看着能装、实际装车干涉的问题。对于做老款车型配件开发、越野车型进气改装的工程师来说，这类精准的实测模型能省掉大量的实车测绘时间，直接在三维环境里就能完成垫片选型、螺栓长度校核、周边间隙检查的工作，大幅缩短配件开发或者改装方案的验证周期。
