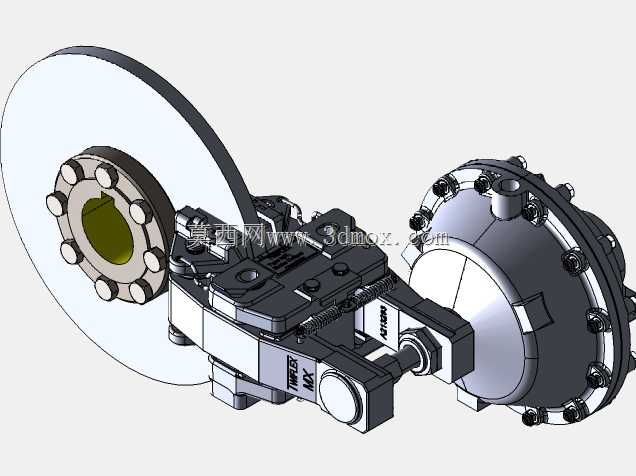

带轮毂250mm制动盘MX13钳式制动结构

　　在工业传动重载设备、非道路行走机械以及中小型工程车辆的制动系统选型中，盘式制动钳的匹配合理性直接决定整机的制动安全冗余与长期运行可靠性，这套钳式制动结构适配250mm直径制动盘，同时集成轮毂安装接口，可直接对应Twiflex进口MX13系列制动器的安装尺寸与性能参数，在7巴工作气压下可输出1000牛米的额定制动扭矩，能覆盖多数中载工况下的驻车与行车制动需求。从实际应用场景来看，这类制动结构常被用于矿山输送设备的驱动辊制动、中小型工程机械的轮边制动、农用作业机械的行走轴制动，以及部分工业生产线的回转机构锁止，相比鼓式制动结构，盘式结构的散热效率更高，在频繁制动的工况下不会因为热量累积出现制动力热衰减，

　　同时敞开式的结构也更方便日常运维中的磨损检查与摩擦片更换，不需要拆解整个制动腔体就能完成易损件的替换。从功能特性上看，这套制动钳采用气动驱动方式，相比液压驱动结构，气动系统的介质取给更方便，在有集中气源的厂区设备上不需要额外搭建液压站，同时气动系统的响应速度更快，制动动作的滞后时间更短，适合需要快速制动锁止的工况；钳体采用浮动式卡钳结构，制动时两侧摩擦片可以自动贴合制动盘端面，不会出现单侧偏磨的问题，同时卡钳的浮动间隙可以自动补偿摩擦片的磨损量，在摩擦片正常磨损周期内不需要频繁调整制动间隙，大幅降低运维工作量。设计思路上，这套结构优先考虑了安装互换性，所有安装孔位、钳体与制动盘的配合间隙、

　　轮毂的连接法兰尺寸都完全对应进口同型号产品的参数，用户在做进口备件替换时不需要改动原有设备的安装基座，也不需要重新匹配制动盘与轮毂的连接尺寸，直接替换安装即可达到原有制动性能；结构建模时充分考虑了实际加工的工艺性，钳体的受力部位做了圆角过渡，避免应力集中导致的钳体开裂，摩擦片的安装卡槽做了导向倒角，方便现场更换摩擦片时的快速对位，气室接口采用标准管螺纹，可直接对接常规气动管路接头，不需要额外做转接件。从外形尺寸与安装边界来看，这套制动钳的整体轮廓完全适配250mm直径制动盘的安装空间，钳体与制动盘端面的单侧预留间隙为1.5mm，安装时不需要额外加调整垫片就能保证摩擦片与制动盘之间的合理间隙，不会出现拖磨问题；轮毂的安装止口尺寸、

　　螺栓孔分布圆直径都对应常规轮边驱动轴的连接标准，安装时制动盘与轮毂采用同轴定位设计，装配后制动盘的端面跳动量可以控制在0.1mm以内，避免高速转动时制动盘与摩擦片出现周期性碰撞异响；钳体的安装支座采用分体式设计，可根据不同设备的基座位置调整安装角度，适配不同安装空间下的布置需求，不需要额外定制安装支架。在实际选型匹配时，需要注意这套制动结构的额定工作气压范围，输入气压不能超过8巴，否则会导致钳体受力过载出现结构变形，同时要根据实际制动轴的转动惯量核算制动扭矩的冗余量，在坡道作业、重载频繁启停的工况下建议预留1.2倍以上的扭矩冗余，保证制动安全；建模过程中所有运动部件都做了干涉检查，制动动作过程中钳体、摩擦片与轮毂、制动盘之间不会出现运动干涉，装配关系完全符合实际机械装配逻辑，可直接用于后续的工程出图、结构仿真以及备件加工参考。
