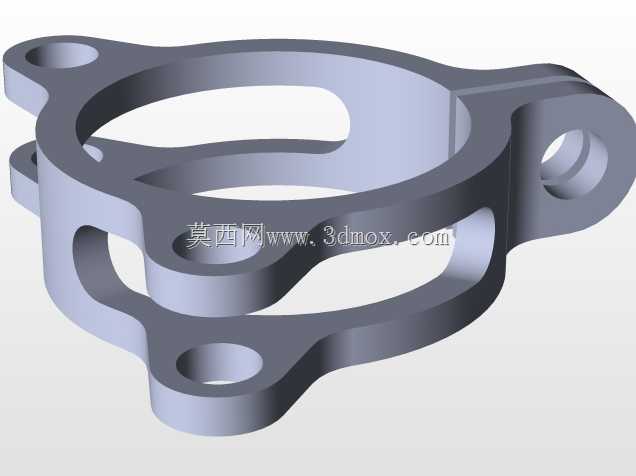

镂空式多安装位传感器固定支架结构

　　在工业传感检测场景里，这类带多安装耳的环形镂空支架，核心作用是给柱式、筒式传感元件提供可靠的安装承载，同时兼顾安装空间受限场景下的轻量化需求。从结构设计逻辑来看，主体采用环形环抱式的基础构型，是为了匹配圆柱形传感主体的外轮廓，安装时传感元件可直接嵌入环内，通过环体内壁的贴合面限制径向窜动，相比平板式安装座，环抱结构能大幅降低传感元件受振动时的偏摆量，尤其适合设备运行中存在持续振动的工况，比如生产线旋转工位的检测点位、移动设备上的传感安装位，能有效减少传感信号因安装松动产生的漂移。

　　支架上分布的三个带通孔的安装耳，分别延伸在环形主体的不同方位，设计时特意将安装耳的位置错开了环体的受力薄弱区，每个安装耳的通孔都做了沉台处理，装配时螺栓头可以完全沉入沉台内，不会突出支架表面，避免和周边其他构件产生运动干涉。三个安装耳的孔位中心距经过适配，既可以适配标准规格的安装面板孔距，也能在非平面的安装基面通过调整不同耳位的垫片厚度，实现支架的水平校准，不用额外加工过渡转接板，能减少现场安装的配件准备工作量。

　　环体上的多处镂空槽并非单纯为了减重，这些镂空槽的走向顺着环体的应力分布路径设计，在保证环体整体结构强度的前提下，去除了非受力区域的多余材料，一方面降低了支架自身重量，减少安装基面的承载负荷，另一方面也给传感元件的接线、散热预留了空间，嵌入环内的传感元件线缆可以直接从就近的镂空槽引出，不用在环体上额外加工走线孔，同时镂空结构能让空气在环内流通，带走传感元件工作时产生的热量，避免密闭安装空间里热量积聚影响传感精度。

　　从安装边界来看，环形主体的内径尺寸适配常规直径的柱式传感元件，环体的轴向宽度控制在较薄的区间，安装后不会过多占用轴向空间，适合安装在设备构件之间间隙较小的位置。支架侧边延伸出的带孔凸台，是预留的辅助安装位，可以用来固定线缆接头、防护挡板这类附属配件，不用在周边构件上额外打孔固定附属件。整个支架的壁厚设计经过受力校核，在常规工业安装的螺栓预紧力下，安装耳不会出现变形，环体的抱紧力也能满足传感元件在常规振动工况下的固定需求，不会出现环体撑开导致传感元件松动的情况。

　　实际应用中，这类支架常用来固定光电传感、接近传感类的柱式元件，在自动化生产线的工件到位检测、旋转机构的转速检测、移动小车的位置检测点位都能适配，相比一体式的封闭安装座，镂空结构在有粉尘、少量切削液飞溅的场景下，杂物不会积存在支架和传感元件之间，能减少杂物堆积对传感元件的腐蚀和卡滞，日常维护时只需要简单吹扫就能清理支架缝隙里的杂物，降低维护频次。设计时还特意在环体内壁预留了微小的公差余量，既可以保证传感元件顺利嵌入，也能在嵌入后通过点胶或者顶丝实现二次固定，适配不同固定需求的安装场景。
