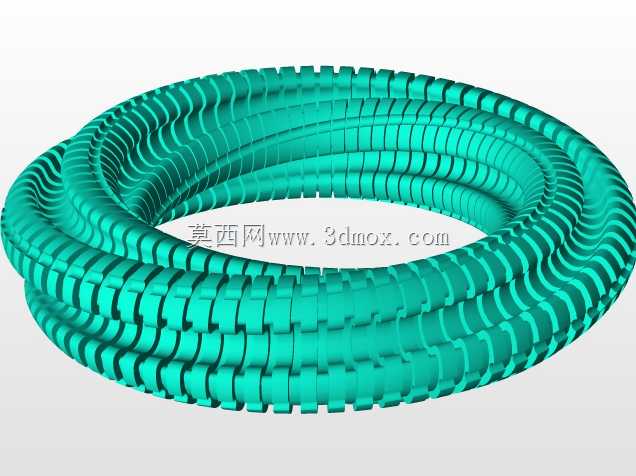

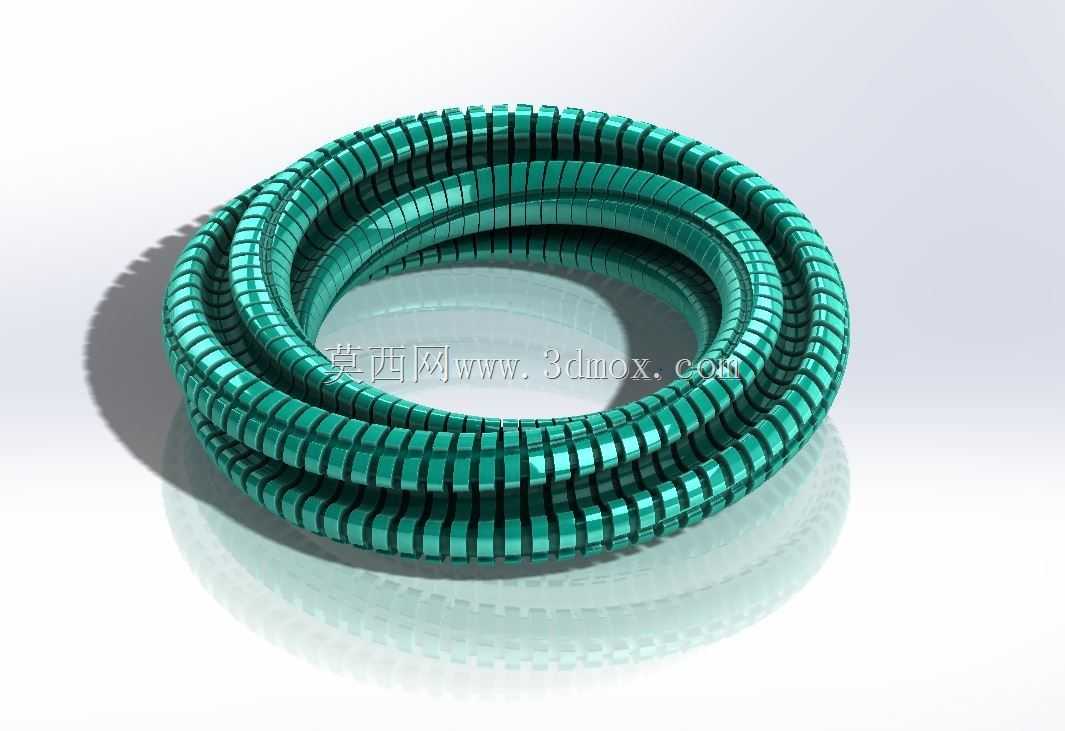

莫比乌斯环结构柔性波纹管三维设计

　　在工业传感检测、精密流体传输以及特殊线缆防护场景中，常规环形管路往往存在单侧磨损不均、扭转应力集中的问题，这款基于莫比乌斯环拓扑结构设计的柔性波纹管，正是针对这类工程痛点完成的结构方案。从实际应用场景来看，这类结构可适配旋转检测工位的传感线路防护，当检测端做连续周向回转动作时，常规环形护管会随着回转圈数增加不断累积扭转应力，最终导致管壁疲劳开裂、内部线缆拧断，而莫比乌斯环的单侧连续曲面特性，能让管路在随动回转过程中自然分散扭转应力，整个环体不存在固定的应力集中折点，管壁的磨损会均匀分布在整个连续曲面上，相比同规格普通环形护管，耐往复扭转寿命可提升数倍。

　　从功能特性上看，这款波纹管采用分段式凸棱结构设计，每一段环形凸棱都预留了均匀的形变间隙，环体整体可实现小幅度的径向伸缩与周向弯曲，既保留了普通波纹管的柔性缓冲能力，又依托莫比乌斯环的连续拓扑结构，消除了普通环形管对接处的接缝台阶。在流体传输场景中，无接缝的连续内壁可以减少介质流动的局部紊流，降低管路内部的流阻损耗，对于需要传输微弱压力信号的传感气路而言，这种低流阻的连续通路能有效减少压力传递的滞后误差，提升传感检测的响应速度。

　　设计思路上，整个结构没有采用复杂的异形曲面拼接，而是先构建莫比乌斯环的中心扫掠路径，再以等截面的波纹管齿形轮廓沿路径做连续扫掠成型，全程保证截面轮廓与路径法线方向的垂直对齐，避免出现局部壁厚不均的问题。扫掠过程中特意控制了每一段凸棱的间距，让相邻凸棱在环体最小弯曲半径位置也不会发生干涉卡滞，保证环体在任意弯曲状态下都能保持顺畅的形变能力。考虑到实际安装的需求，环体的截面直径做了统一规格设计，可直接适配常规标准的管路快接接头，不需要额外定制异形转接件。

　　从安装边界来看，整个环体的空间占位为同轴环形结构，安装时只需要预留出环体径向宽度1.2倍的安装空间，即可满足环体随动过程中的形变位移需求，不需要额外设置导向结构。环体的端面没有设置固定的法兰结构，可根据实际安装位置灵活裁剪固定段，适配不同角度的安装接口。在做静态安装时，环体自身的环形刚度可维持整体形态，不需要额外增加支撑骨架；在做动态随动安装时，可在环体的几个均布位置设置轻质导向卡扣，约束环体的径向跳动量，避免高速回转时环体出现甩动磕碰周边构件。

　　实际选型适配时，需要注意根据应用场景匹配对应的管壁厚度，用于线缆防护时可选择偏薄的管壁提升柔性，用于流体传输时则适当增加壁厚提升承压能力。由于莫比乌斯环的连续曲面特性，整个管路不存在传统环形管的内外侧固定区分，安装时不需要刻意调整对位角度，任意角度安装都能实现均匀的应力分散效果，降低现场安装的对位难度。在传感检测设备的旋转走线场景中，这类结构还能有效减少线缆与管壁的局部摩擦，因为环体随动时线缆会在管内沿连续曲面缓慢滑移，不会出现局部位置长期反复摩擦导致的线缆外皮破损问题，提升整套传感线路的长期运行可靠性。
