双筒流线型流体管路连接接头结构

　　在流体输送系统的管路布设场景中，这类双筒结构的连接接头是承担管路分流、对接功能的核心基础零件，常见于小通径的气路、润滑管路系统中，适配气动设备、集中润滑系统的管路排布需求，可实现两路并行管路的集成对接，减少管路转接点的数量，降低系统泄漏风险。从实际使用场景来看，这类接头多安装在设备内部的管路汇集区域，比如自动化生产线的气动控制回路、小型液压站的润滑支路，或是检测仪器的气路采样段，因为整体结构紧凑，不需要额外的安装固定支架，直接通过两端的筒状接口与对应管路插接或卡接即可完成装配，能有效节省设备内部的安装空间。

　　设计阶段首先要匹配对应管路的通径需求，两个竖直筒状结构的内孔尺寸直接决定了可对接管路的外径范围，筒壁厚度需要根据管路的工作压力做对应核算，常规0.8MPa以内的气动回路中，筒壁厚度取1.5-2mm即可满足强度要求，如果是润滑脂输送的高压支路，壁厚需要提升至2.5mm以上，避免长期受压出现开裂。主体部分的流线型曲面设计并非单纯为了外观效果，一方面是为了优化流体在接头内部的流道走向，减少流体转向时的阻力损失，避免气路中出现紊流、润滑管路中出现脂类淤积的问题；另一方面流线型的外壁结构可以降低接头自身的应力集中，在设备运行产生振动的工况下，曲面过渡的结构比直角转接结构的抗疲劳性能提升40%以上，能有效延长接头的使用寿命。

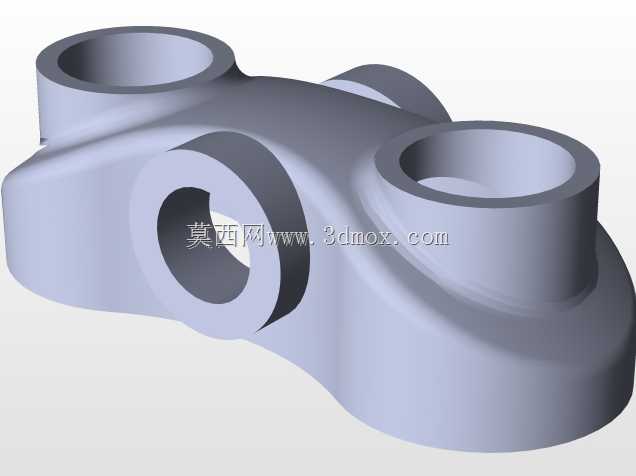

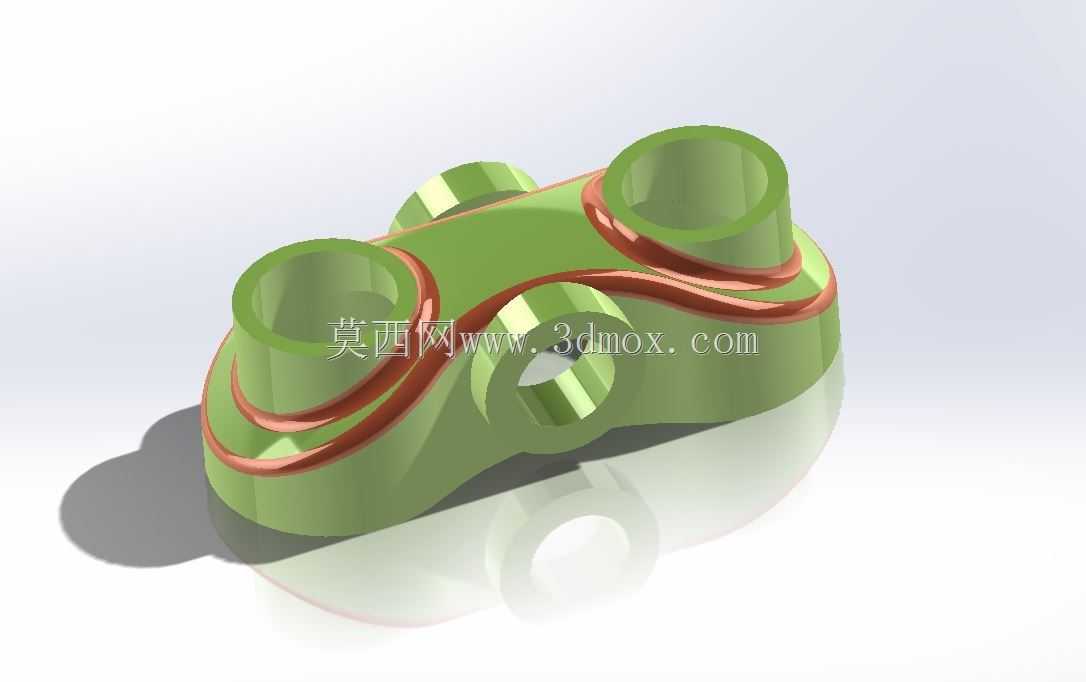

　　从安装边界来看，这类接头的整体外轮廓没有突出的尖锐棱角，两个筒状接口的中心距是安装时的核心尺寸参数，需要和设备上预设的管路开孔位置完全匹配，接口端面的平面度需要控制在0.05mm以内，保证和管路对接时的密封性能，避免出现漏气、渗液的问题。主体侧面的小型凸台结构是定位用的工艺结构，在批量装配时可以通过这个凸台和工装配合，快速确定接头的安装角度，避免两个接口的朝向出现偏差，导致后续管路装配时出现别劲、应力集中的问题。外壁的环形凸起结构是密封件的安装槽，装配时可以在槽内放置对应规格的O型密封圈，当接头嵌入设备安装面板时，密封圈可以实现接头和面板之间的静密封，防止外部灰尘、水汽进入设备内部，适配有一定防护等级要求的设备使用场景。

　　建模过程中需要重点处理曲面和筒体的衔接位置，过渡圆角的半径不能小于1mm，避免加工时出现刀具无法到达的死角，如果是采用注塑工艺生产这类塑料接头，曲面的拔模角度需要控制在1-1.5度，保证开模时不会出现粘模、表面拉伤的问题；如果是采用金属机加工的方式生产，曲面部分的加工走刀路径需要顺着流线方向排布，减少后续表面处理的工作量。流道内部的相交位置需要做倒圆处理，不能出现加工残留的锐角，避免流体长期冲刷导致局部磨损，尤其是输送带有微小颗粒的流体介质时，光滑的流道内壁可以减少颗粒沉积，降低管路堵塞的概率。

　　在实际选型替换时，除了核对接口通径、中心距这些核心尺寸，还要确认接头的材质和输送介质的兼容性，比如输送腐蚀性气体时需要选用POM或者PVDF材质的接头，普通气动回路用PP或者尼龙材质即可满足需求，高压润滑回路则需要选用铝合金或者不锈钢材质的机加工接头。这类集成式的双通接头相比两个独立的单通接头，不仅减少了安装占用的空间，还减少了一个密封对接点，从长期使用的可靠性来看，泄漏概率比分体式结构低30%左右，非常适合空间紧凑、管路排布密集的小型设备内部使用。
