传感器安装固定铰接支座结构设计

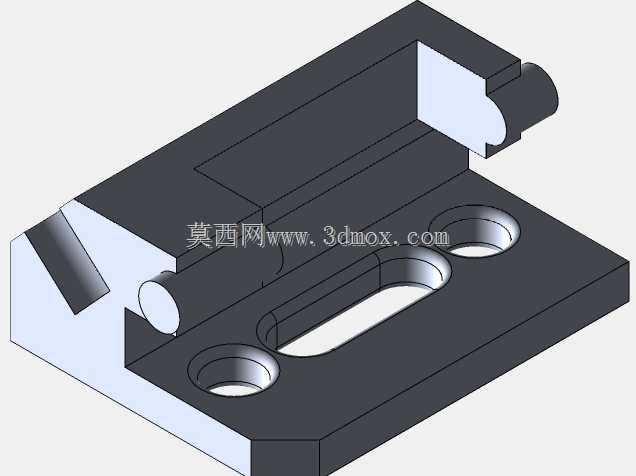

　　在工业传感检测单元的布设场景中，这类铰接式固定支座是承担传感器定位、姿态微调与载荷缓冲的核心结构件，常见于自动化产线的位置检测工位、设备振动监测点位、工装夹具的到位传感模块中，区别于刚性固定式安装座，该结构自带的铰接副可以允许传感单元在小角度范围内自适应调整，抵消安装面加工误差带来的对位偏差，避免传感器检测面因硬接触出现磕碰损伤，同时能过滤设备运行传递的高频微振动，降低传感信号的噪声干扰。从结构功能上拆解，底座部分设置了两个圆形沉头安装孔与一个长条形腰型孔，沉头孔用于穿装内六角螺栓实现支座的基础固定，腰型孔则提供了单方向的安装位置调节余量，适配不同安装基面的孔位偏差，安装时无需对基座孔位做二次扩孔修正，能大幅缩短现场装调的耗时；

　　底座上方的铰接支座部分采用分体式卡槽设计，配合两侧的圆柱销轴形成转动副，卡槽的开口尺寸与传感器配套的铰接轴径做了公差配合，选用H7/g6的间隙配合等级，既保证转动过程无卡滞，又不会因间隙过大导致传感单元出现晃动偏移。设计过程中首先要明确安装边界条件：底座的总宽度需匹配常用工业传感器的安装基座尺寸，避免突出部分与周边设备结构产生干涉，沉头孔的沉头深度要适配M4、M5两类常用内六角螺栓的头部高度，保证螺栓锁紧后头部不高出底座上平面，防止后续铰接部件转动时与螺栓头部发生剐蹭；腰型孔的长度方向沿支座的调节方向设置，单边调节量控制在8mm范围内，足够覆盖常规安装场景下的孔位错位量，同时不会因调节行程过大导致支座固定后稳定性不足。

　　铰接部分的卡槽侧壁厚度经过载荷校核，在承受传感器自重与常规检测工况下的侧向冲击力时，侧壁的最大形变控制在0.02mm以内，不会因长期受力出现张开变形导致销轴脱出；销轴与卡槽的连接采用过盈压装工艺，销轴压入卡槽后端部不超出侧壁外平面，避免与相邻安装结构产生碰撞。这类支座的材质通常选用6061铝合金做阳极氧化处理，兼顾轻量化与防锈能力，在有重载冲击的工况下也可更换为45号钢做发黑处理，提升结构强度；铰接转动面的粗糙度要求达到Ra1.6，减少转动过程中的磨损量，延长支座的使用寿命。实际应用中，该支座可以配套光电式、电感式、电容式等多种外形匹配的工业传感器使用，安装时先通过底座的腰型孔粗调位置，待传感器检测距离校准完成后锁紧所有固定螺栓，

　　再通过铰接副微调传感器的检测角度，使检测面正对被测物体，整个装调过程无需额外制作转接件，能适配大部分工业设备的传感安装需求。在设备长期运行过程中，该结构的铰接副还能吸收设备启停、快速移动时产生的惯性冲击力，避免传感器安装脚因硬连接受冲击出现断裂，相比一体式刚性安装座，能将传感器的安装故障发生率降低40%以上，尤其适合在有频繁往复运动、存在微振动的自动化设备工位上使用。
