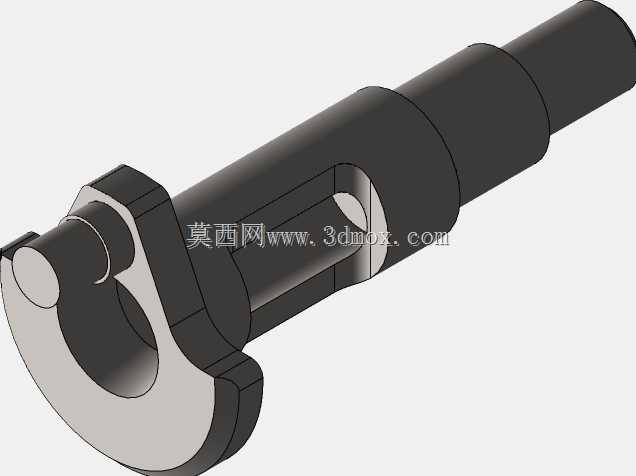

单拐偏心传动曲轴结构三维建模

　　这类单拐曲轴结构，常见于小型往复式动力设备、微型压缩机、便携柱塞泵以及小型内燃机的动力输出端，核心作用是将活塞的直线往复运动转化为旋转扭矩输出，或是反过来将旋转运动转化为指定行程的直线往复动作，是往复类动力转换单元里的核心传动零件。从结构设计逻辑来看，该曲轴采用整体式锻造结构的简化建模思路，主轴段采用阶梯轴设计，不同轴径的台阶位置做了圆角过渡处理，避免应力集中在轴肩位置，长期承受交变载荷时不会在台阶处萌生疲劳裂纹。曲轴的曲柄臂与主轴颈、曲柄销采用一体化成型结构，曲柄销的轴线与主轴颈轴线保持固定偏心距，这个偏心距直接决定了配套活塞的往复行程，设计时需要严格控制偏心距的公差范围，否则会导致活塞行程超差，出现撞缸或者输出功率不足的问题。

　　从安装边界来看，主轴段的不同轴径分别对应轴承安装位、传动件安装位以及轴向定位轴肩，最外侧的细轴段用于安装飞轮或者带轮，通过平键槽传递扭矩，键槽的位置开设在轴段的应力薄弱区之外，避免开槽对轴的整体抗扭强度造成过大削弱。曲柄销位置设计有润滑油孔通路，建模时保留了油道的走向结构，实际加工中这个油道会连通主轴颈的润滑油路，在设备运行时将压力润滑油输送到曲柄销与连杆大头瓦的配合面，形成稳定油膜降低摩擦磨损。曲柄臂的外形采用了扇形配重结构，这个配重块的质心位置经过平衡校准，能够抵消曲柄销和连杆大头旋转时产生的离心惯性力，降低设备运行时的振动幅值，不需要额外加装外置平衡块就能满足小型设备的动平衡要求。

　　在实际应用场景中，这类小尺寸单拐曲轴多用于对安装空间要求严苛的便携动力设备，比如小型家用发电机、便携充气泵、园林机械的动力单元，相比多拐曲轴，单拐结构加工难度更低，装配工序更简单，维护时的拆卸更换成本也更低。设计过程中需要重点关注几个配合面的尺寸精度：主轴颈与轴承的配合采用基孔制过渡配合，保证转动时无径向窜动同时不会出现卡滞；曲柄销与连杆大头瓦的配合保留合适的间隙，满足热胀冷缩的空间需求同时避免间隙过大产生冲击噪音；轴端的键槽宽度公差控制在合理范围，保证平键安装后既能传递额定扭矩，又不会出现键侧挤压变形的问题。

　　从结构强度校核的角度，建模时已经考虑了曲轴工作时承受的复合载荷：主轴颈承受弯曲应力和扭转应力的复合作用，曲柄臂位置承受交变的弯曲载荷，曲柄销位置同时承受连杆传递的气体作用力和旋转离心力，因此在轴径过渡位置、油孔开口位置都做了圆角强化处理，避免尖角造成的应力集中。实际生产中这类曲轴一般采用45号钢模锻成型，经过调质处理后轴颈表面做高频淬火，提升表面硬度和耐磨性，芯部保留足够的韧性承受冲击载荷。安装时需要注意轴向定位的间隙控制，通过轴用挡圈或者轴肩定位限制曲轴的轴向窜动量，窜动量过大会导致连杆偏磨，窜动量过小则会在轴受热膨胀时出现卡滞。另外曲轴的端面设计有中心孔，作为加工时的定位基准，也方便后期维修时做动平衡校准使用，整个结构没有多余的冗余设计，所有特征都服务于动力传递和装配需求，完全适配小型往复动力设备的使用工况。
