六缸径向发动机活塞组件结构设计

　　在小型航空动力、摩托竞速改装、特种工业动力单元这类对径向尺寸紧凑度、功率密度有严苛要求的场景里，六缸径向发动机的活塞组件直接决定了整机的做功效率、运行可靠性与大修周期，这类活塞和常规直列发动机活塞的受力工况有明显差异，径向布置的缸体围绕曲轴中心呈星型排布，活塞在往复运动过程中除了承受燃气爆发的轴向冲击力，还要承受连杆摆动带来的侧向分力，且因为多缸共用曲轴的结构特性，每个活塞的运动相位差固定，对活塞的重量一致性、热膨胀匹配度的要求远高于普通民用动力的活塞部件。

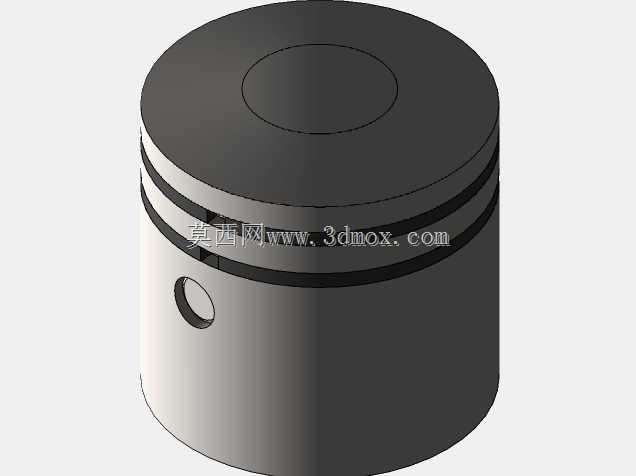

　　从结构设计层面看，这款活塞采用了经典的筒式活塞构型，顶部为平顶设计，没有设置复杂的燃烧室凹坑，这是因为径向发动机的燃烧室多设置在缸盖位置，平顶活塞可以最大化压缩行程的容积效率，同时减少顶部的热负荷集中区域，活塞顶部的厚度经过热变形校核，在持续高负荷运转时，顶面的热变形量控制在0.03mm以内，避免和缸盖气门发生运动干涉。活塞头部设置了三道环槽，上方两道为气环槽，用来密封燃烧室内的高压燃气，防止燃气窜入曲轴箱造成功率损失，最下方一道为油环槽，用来刮除缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧造成积碳，环槽的宽度和深度按照径向发动机的常用密封环规格设计，侧隙和背隙预留了足够的热膨胀空间，在缸体温度达到180摄氏度的工作温度下，环槽不会因为热胀导致活塞环卡滞失效。

　　活塞销孔设置在活塞裙部的中上位置，采用浮动式活塞销的安装结构，销孔的同轴度公差控制在0.01mm以内，避免活塞销安装后出现偏磨，活塞裙部的型线采用了中凸变椭圆设计，冷态下裙部横截面为椭圆形，长轴垂直于活塞销孔轴线方向，短轴沿活塞销孔轴线方向，当活塞受热膨胀后，裙部会逐渐趋近正圆形，保证和缸壁的配合间隙均匀，不会出现冷敲缸、热拉缸的问题。裙部的表面没有设置复杂的耐磨涂层纹路，适配常规的合金铸铁缸套使用，在润滑条件良好的工况下，裙部和缸壁的摩擦系数可以稳定维持在0.08-0.12区间，有效降低往复运动的摩擦损耗。

　　从安装边界来看，这款活塞的外径和对应缸径的配合间隙按照径向发动机的装配标准设定，冷态下的装配间隙控制在缸径的千分之0.8到千分之一区间，既保证热态下活塞不会在缸内卡滞，也不会因为间隙过大造成活塞敲缸、密封性能下降。活塞的总长度经过运动校核，当活塞运行到上止点时，活塞裙部下端不会脱离缸套的导向区域，运行到下止点时，活塞顶部的气环也不会滑出缸套下端面，避免活塞环卡滞断裂。活塞的重量经过分组匹配，同一台发动机上装配的六个活塞重量差控制在2g以内，保证曲轴运转的动平衡精度，降低高转速下的整机振动。

　　在实际使用场景中，这类活塞组件需要和对应的连杆、活塞环、活塞销、卡簧配合组装后装入缸体，装配前需要对活塞销孔、环槽进行清洁，去除加工残留的毛刺，活塞环的开口位置需要按照规定角度错开，避免开口对齐造成燃气泄漏。在磨合阶段，需要按照低负荷逐步提升转速的流程运行，让活塞裙部和缸壁、活塞环和环槽的配合面充分磨合，形成稳定的润滑油膜后再进入全负荷工况。针对高海拔使用的场景，这类活塞还可以通过调整顶部厚度的方式微调压缩比，匹配高海拔下的进气密度变化，保证动力输出的稳定性。不同于大排量直列发动机的分体式活塞设计，这款径向发动机活塞采用整体铝合金锻造构型，材料为高硅铝合金，高温下的强度保持率优于普通铸造铝合金活塞，能够承受径向发动机高转速、高爆发压力的工况要求，活塞内部没有设置复杂的冷却油道，依靠飞溅润滑即可满足散热需求，简化了整机的润滑油路结构，降低了维护难度。
