直列四缸发动机曲柄连杆机构装配结构

项目分类:发动机 发布时间:2022-03-03 ID:573299

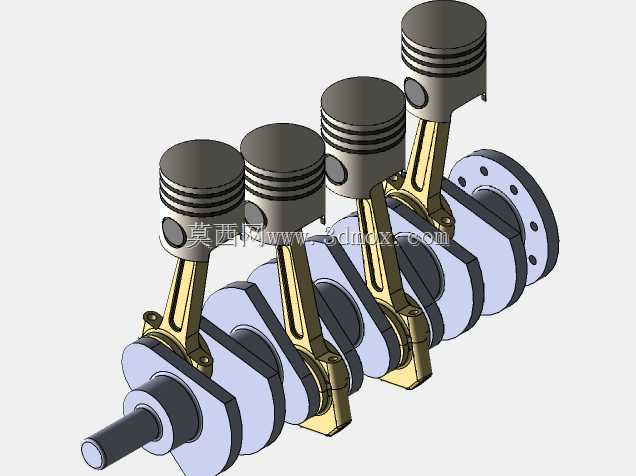

  • 直列四缸发动机曲柄连杆机构装配结构

  这套直列四缸动力核心的装配结构,是民用乘用车、小型工程机械动力单元里应用最广泛的构型基础,日常接触的1.0L-2.5L排量自然吸气、小排量涡轮增压动力单元,大多基于这类直列四缸布局开发,相比三缸机型运转平顺性更优,相比V6、V8构型布局更紧凑,生产成本与后期维护难度更低,是前置前驱家用车型、小型非道路工程机械的主流动力选型。

  从实际工况用途来看,这套结构承担着内燃机能量转换的核心职能:活塞承接燃烧室燃气爆炸产生的轴向推力,通过活塞销将力传递给连杆,连杆再把活塞的往复直线运动转化为曲轴的旋转运动,最终将动力输出给离合器、变速箱等传动部件,驱动整车或作业设备运转。整个机构的运行精度直接决定了动力单元的输出效率、运转平顺性与使用寿命,任何一个配合面的公差超差,都可能导致烧机油、异响、动力输出中断等故障。

  设计层面首先要匹配的是点火顺序对应的曲柄销相位布置,直列四缸机型普遍采用1-3-4-2或者1-2-4-3的点火顺序,对应的四个曲柄销需要错开180度相位布置,保证相邻气缸的做功行程错开,抵消一阶、二阶往复惯性力,降低整机运转振动。活塞部分采用三道环的常规设计:两道气环负责密封燃烧室高压燃气,一道油环负责刮除缸壁多余机油,控制机油消耗量;活塞裙部设计有微椭圆型线,匹配热态下的膨胀变形量,避免冷态敲缸、热态拉缸的问题。连杆采用锻钢材质的工字型截面,在保证抗弯、抗扭强度的前提下尽可能降低往复运动质量,减小惯性力负载,大小端分别采用活塞销、轴瓦与活塞、曲轴连接,大端采用分体式斜切口设计,兼顾装配便利性与连接强度。曲轴采用全支撑结构设计,五个主轴颈分布在四个曲柄销的两侧,每个曲柄臂都配置有平衡块,抵消旋转运动产生的离心力,主轴颈与连杆轴颈都设计有贯通的油道,将主油道的压力机油输送到各个配合面,建立压力润滑油膜,避免干摩擦。

  安装边界层面,这套机构的轴向尺寸需要匹配缸体的曲轴箱长度,主轴颈直径需要与缸体主轴承座的安装孔位适配,连杆长度决定了活塞的行程,直接关联整机排量与压缩比参数;活塞在上止点位置时,顶部需要与缸盖燃烧室的凹坑深度匹配,预留合适的压缩余隙,避免活塞顶碰气门;曲轴前端需要预留正时齿轮、皮带轮、扭转减震器的安装位,后端需要匹配飞轮与曲轴后油封的安装尺寸,保证动力输出与密封性能。整个装配过程中需要严格控制活塞环的开口间隙、连杆螺栓的拧紧力矩与转角、曲轴的轴向窜动量、各轴瓦的配合间隙,这些参数直接决定了机构组装后的运行状态,任何一个参数不符合设计要求,都会导致动力单元出现早期磨损、漏油、异响等问题。

  在结构验证阶段,这类装配模型可以用于运动干涉检查,模拟活塞运行到上止点、下止点时与气门、缸壁的间隙,核对连杆在摆动过程中是否会与缸体、曲轴平衡块发生干涉;也可以用于动力学仿真分析,计算不同转速下各部件的受力情况,为零部件的强度校核、轻量化设计提供数据支撑,帮助设计人员在开发阶段就规避潜在的结构问题,减少物理样机的试制次数,缩短动力单元的开发周期。
