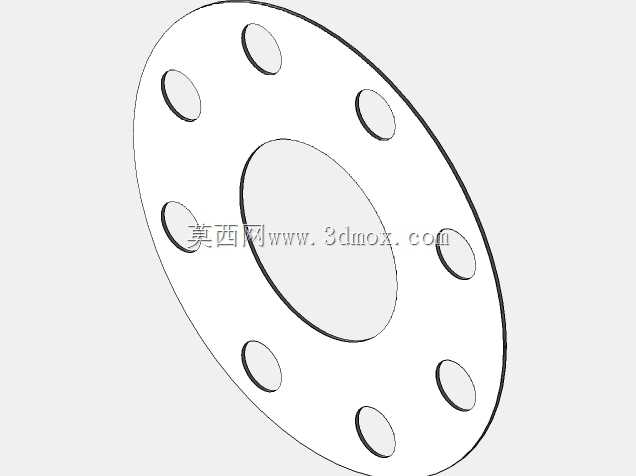

3英寸300LB全表面法兰非金属密封垫片

　　在石油化工、市政给排水、工业流体输送的管路系统中，法兰连接是最常用的可拆卸密封连接形式，而全表面垫片作为法兰连接副里的核心密封元件，直接决定了管路节点的密封可靠性，一旦垫片选型或结构设计出现偏差，轻则出现介质跑冒滴漏，重则引发系统泄压、介质泄漏等生产安全隐患。这款适配3英寸300LB压力等级法兰的全表面非金属垫片，是针对ASME B16.21标准设计的密封元件，整体采用整面覆盖法兰密封面的结构形式，区别于仅覆盖法兰凸面的内环型垫片，全表面结构可以完整贴合法兰的整个接触端面，在螺栓预紧过程中，垫片受力覆盖范围与法兰端面完全匹配，能有效分散螺栓压紧带来的局部应力，避免法兰面因局部压应力过大出现形变，尤其适配铸铁、玻璃钢等脆性材质法兰的连接场景，这类法兰材质本身抗局部挤压能力较弱，若采用窄面垫片很容易在螺栓预紧时出现法兰面压溃开裂的问题，全表面垫片的大接触面积刚好能匹配这类法兰的受力特性。

　　从结构设计逻辑来看，这款垫片的中心通孔尺寸严格匹配3英寸管路的通径要求，不会出现通径缩口影响介质流速，也不会因为通孔过大导致垫片内缘受介质长期冲刷出现破损。垫片周向均匀分布的螺栓孔，孔位排布完全遵循ASME B16法兰对应的300LB压力等级孔位规范，每个螺栓孔的位置度公差控制在合理范围内，安装时无需额外修锉孔位就能顺利穿入连接螺栓，不会出现孔位错位导致的垫片偏移问题，而垫片偏移恰恰是现场法兰安装最常见的密封失效诱因之一，一旦垫片中心与法兰中心出现偏差，局部压缩量不足的位置就会成为泄漏通道。垫片的厚度选型兼顾了密封性能与承压能力，非金属材质本身具备良好的压缩回弹性，在螺栓预紧后可以充分填充法兰密封面的微观加工刀痕、凹坑等缺陷，阻断介质的泄漏路径；当管路系统出现温度波动带来的法兰面热胀冷缩、或者管路振动带来的连接副微小位移时，垫片的回弹性能可以持续补偿密封面的间隙变化，维持稳定的密封比压，避免密封失效。

　　在实际工程应用中，这类全表面非金属垫片常被用于常温常压的水、压缩空气、低压油品等介质的管路连接场景，比如厂区循环水管路的法兰节点、空压系统的管路对接、中小型给排水泵站的管段连接，在低压工况下，相比金属缠绕垫、金属环垫等密封元件，非金属全表面垫片的成本更低，安装容错率更高，对法兰密封面的加工精度要求也更宽松，即使法兰面存在轻微的锈蚀、划痕，只要缺陷深度在垫片可补偿范围内，都能实现可靠密封。安装过程中需要注意，这类垫片属于一次性密封元件，每次法兰拆解检修后都需要更换新的垫片，不可重复使用，因为经过一次螺栓预紧压缩后，垫片的压缩回弹性会出现不可逆的衰减，重复使用很容易出现密封泄漏；预紧螺栓时需要遵循对角分次拧紧的原则，保证每个螺栓的预紧力均匀一致，避免出现垫片局部压应力过大被压溃、局部压应力不足密封比压不够的问题。

　　从安装边界来看，这款垫片的外圆尺寸完全匹配对应规格300LB法兰的外径，安装时垫片外缘可以和法兰外缘基本对齐，现场施工人员可以很直观地判断垫片是否安装居中，不需要额外的定位工装辅助，能有效提升现场安装的效率，减少安装对位的时间成本。螺栓孔的孔径比对应规格的螺栓直径略大，预留了合理的安装间隙，即使法兰对接时存在微小的周向错位，也能顺利穿入螺栓，不会因为孔位间隙过小导致安装卡滞。在管路系统设计选型时，选用这类标准垫片可以大幅降低备件的储备难度，因为遵循统一的法兰标准，不同厂家生产的同规格法兰都可以通用这款垫片，不需要单独定制非标准密封件，能有效减少现场备件的品类，降低运维成本。对于三维建模从业者而言，构建这类标准垫片模型时，需要严格遵循对应标准的尺寸规范，重点校验螺栓孔的位置度、中心通孔与外圆的同轴度，保证模型导入管路整体装配后，不会出现与法兰、螺栓的干涉问题，为后续的管路装配模拟、工程出图提供准确的模型基础。
