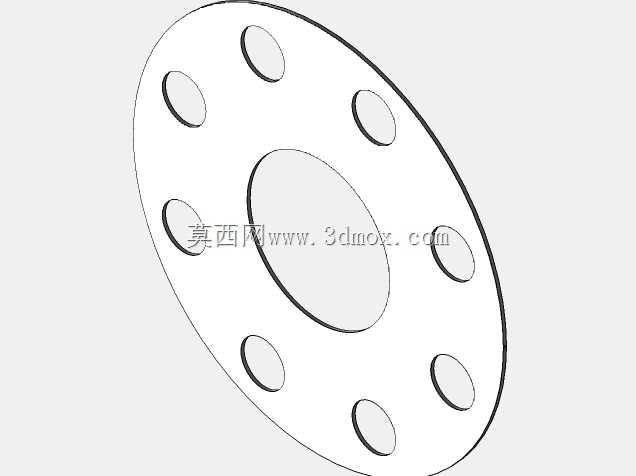

2.5英寸300LB全表面法兰密封垫片

　　在石油化工、电力输送、市政给排水等涉及压力管路连接的场景中，法兰连接的密封可靠性直接决定整套管路系统的运行安全，全表面垫片作为法兰密封副的核心承压元件，其结构设计与尺寸匹配度是杜绝介质跑冒滴漏的关键。这款适配2.5英寸300LB压力等级的全表面垫片，完全遵循ASME B16.21标准设计，可匹配同标准下5-300#法兰的密封面安装需求，针对中低压管路的静密封场景做了针对性的结构优化。

　　从实际安装适配性来看，垫片的整体轮廓完全覆盖法兰的全密封面，区别于仅覆盖法兰凸台密封区域的内环型垫片，全表面结构可在螺栓预紧过程中让垫片整体受力更均匀，避免局部应力集中导致的垫片压溃或密封失效问题，尤其适配铸铁、玻璃钢等材质偏脆、法兰面刚度较低的法兰连接场景，能有效分散螺栓锁紧带来的局部压力，防止法兰面因受力不均出现开裂损伤。垫片上的螺栓孔位完全对应2.5英寸300LB法兰的螺栓排布参数，孔位的位置度公差控制在±0.15mm范围内，安装时无需额外修锉孔位即可直接对齐穿入螺栓，大幅降低现场安装的对位难度，也避免因孔位偏差导致的垫片偏移、密封面贴合不严等问题。

　　设计过程中，首先依据ASME B16.21标准中对应压力等级、公称通径的尺寸要求，确定垫片的内外径基准尺寸，其中内径尺寸略大于法兰通径2-3mm，避免垫片伸入管路内部干扰介质流动，同时防止介质长期冲刷垫片内径边缘造成垫片侵蚀破损；外径尺寸与法兰密封面的外边缘齐平，保证垫片完全贴合法兰密封面的同时，不会超出法兰外缘影响螺栓组件的安装。螺栓孔的孔径比对应规格的螺栓杆直径大1.5mm，既给安装对位预留了合理的调整余量，也不会因孔位过大导致密封面有效接触面积缩减。考虑到非金属垫片的压缩回弹特性，设计时将垫片的厚度设定为1.5mm，这个厚度区间既能保证垫片在螺栓预紧力作用下，充分填充法兰密封面的微观加工凹痕，实现界面的有效密封，又不会因垫片过厚导致预紧时垫片过度压缩出现蠕变松弛，长期运行下能保持稳定的密封比压。

　　从实际使用场景来看，这款垫片可适配水、蒸汽、油品、弱腐蚀性化工介质等多种常见管路介质的密封需求，在常温至200℃的工作温度区间内，垫片的压缩率与回弹率均可满足静密封的性能要求，不会因温度波动出现材质硬化或过度软化的问题。在管路系统的运维过程中，这类全表面垫片的更换也更为便捷，拆卸法兰后可直接清理残留的旧垫片，新垫片对齐孔位放置后即可按对角顺序逐步锁紧螺栓，无需额外的密封胶辅助即可实现可靠密封，能有效缩短管路检修的停机时间。

　　建模过程中，对垫片的边缘做了0.2mm的圆角过渡处理，避免尖锐边缘在安装或运输过程中出现磕碰掉渣的问题，同时也能减少预紧时垫片边缘的应力集中，提升垫片的整体承压能力。所有孔位与内外圆的同轴度、位置度均严格按照标准公差要求设定，模型可直接用于装配干涉检查、管路系统的虚拟装配验证，也可作为后续数控加工、模切生产的尺寸依据，帮助设计人员在选型阶段快速完成法兰连接副的匹配校验，提前排查安装干涉、尺寸不匹配等潜在问题，减少现场安装的试错成本。
