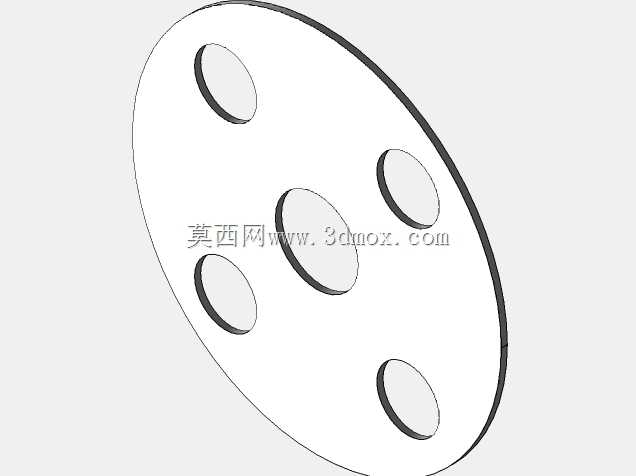

1/2英寸300磅级非金属全表面法兰垫片

　　在石油化工、电力输送、市政给排水这类带压流体输送场景里，法兰连接是管路系统最常用的可拆卸连接形式，而垫片作为法兰连接副里的核心密封元件，直接决定了整套管路的承压密封可靠性，一旦垫片选型或结构设计出现偏差，轻则出现介质跑冒滴漏，重则引发承压管路泄漏甚至安全事故。这款适配1/2英寸规格、300磅压力等级的全表面非金属垫片，是针对ASME B16.21标准下的5-300#法兰专门设计的密封元件，日常应用场景覆盖中低压工况下的水、蒸汽、弱腐蚀性流体管路法兰连接，在仪表传感器配套安装、小型工艺管路接驳、设备进出口法兰密封等场景中十分常见。

　　从实际使用的功能特性来看，全表面垫片和常见的突面法兰垫片有明显区别，它的覆盖范围和法兰的整个密封面完全匹配，安装时螺栓会直接穿过垫片上预留的对应通孔，这种结构一方面能让垫片在安装过程中不会因为法兰对接时的错位出现偏移，另一方面非金属材质的压缩回弹特性，能够充分填补法兰密封面的微观加工凹凸缺陷，在螺栓预紧力的作用下形成均匀的密封比压，阻断介质的渗漏路径。和金属缠绕垫、金属环垫这类高压密封件相比，非金属全表面垫片的成本更低，安装时不需要额外的定位调整，对法兰密封面的加工精度要求也相对宽松，适合中低压、常温或中温工况下的长期密封使用。

　　设计这类垫片的时候，首先要严格匹配对应法兰的标准尺寸边界，不能随意更改通孔的位置分布和整体外径尺寸。这款垫片的中心通孔尺寸要和1/2英寸管路的通径匹配，不能出现通径缩径影响介质流动，也不能因为孔径过大导致密封面有效宽度不足；五个螺栓通孔的分度圆直径、单孔直径必须和ASME B16.5标准里300磅级1/2英寸法兰的螺栓参数完全一致，否则安装时会出现螺栓无法穿入、垫片偏心的问题；垫片的整体外径要和法兰的密封面外径齐平，既不能过小导致密封面外缘压不紧，也不能过大超出法兰边缘影响安装。厚度选择上要兼顾压缩量和承压能力，过薄的垫片无法填补法兰面的平面度误差，过厚则容易在预紧时出现垫片过度压缩蠕变，长期使用后密封失效。

　　从安装适配的角度来说，全表面垫片的安装容错率比窄面垫片更高，因为螺栓穿过垫片本体，在拧紧螺栓的过程中垫片不会被挤压移位，对于现场安装人员的操作要求更低，尤其适合现场检修、小规模管路改造这类没有专业安装工装的场景。在传感器配套安装的场景中，这类小规格法兰垫片的使用频率很高，很多压力、流量传感器的过程连接就是采用1/2英寸300磅级法兰，配套的全表面垫片既能保证传感器和工艺管路之间的密封，又不会因为垫片结构问题影响传感器的测量端面贴合，避免出现测量腔积液、密封不严导致的测量误差。

　　建模还原这类标准件的时候，要重点注意几个容易出错的细节：一是螺栓孔的分度角度必须准确，五个孔沿圆周均匀分布，不能出现角度偏差导致安装错位；二是垫片的上下表面要保证平面度，不能出现曲面或翘曲的建模误差，否则会影响后续工程出图或3D打印样件的安装匹配度；三是边缘的倒角处理要符合实际加工工艺，实际生产中非金属垫片一般采用冲压或切割成型，边缘不会有尖锐的毛刺，建模时可以做微小的圆角处理还原真实工艺特征。这类标准密封件的三维模型，在做管路系统装配设计、设备法兰接口校核的时候，可以直接调用装配，不需要反复核对尺寸，能大幅提升设计效率，也能在装配阶段提前检查是否存在垫片和周边部件干涉、螺栓长度是否匹配的问题，减少现场安装时出现的适配问题。
