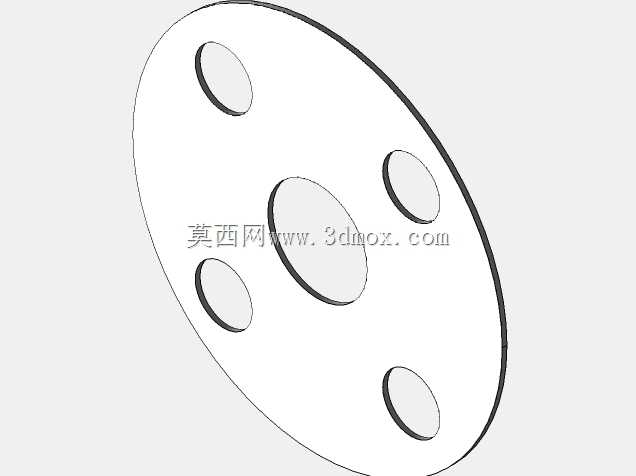

1寸300LB全表面法兰非金属密封垫片

　　在石油化工、电力输送、市政给排水等行业的压力管路系统中，法兰连接是最常用的可拆卸密封连接形式，而全表面垫片作为法兰连接副的核心密封元件，其结构合理性直接决定了管路系统的运行可靠性。本次涉及的1寸300LB全表面垫片，是适配ASME B16.21标准的非金属密封件，专门匹配5-300#压力等级的1寸法兰安装场景，在中低压常温管路的仪表、阀门、泵组进出口连接段有着极高的应用频次。

　　从实际使用场景来看，这类全表面垫片不同于仅覆盖法兰密封面的内环垫片，它的整体外径与对应规格法兰的外径完全匹配，安装时垫片会完全覆盖法兰的整个接触面，四个螺栓孔位与法兰螺栓孔精准对齐，穿装螺栓时可以直接通过螺栓对垫片进行径向定位，完全避免了安装过程中垫片偏移、密封面错位的问题，对于现场施工人员的操作友好度很高，尤其适合高空作业、狭小空间安装这类难以反复调整垫片位置的作业场景。在化工行业的腐蚀性介质输送管路中，这类非金属垫片常搭配聚四氟乙烯、无石棉橡胶板等材质使用，既可以保证密封面的比压均匀分布，又能通过全接触面的覆盖，避免法兰密封面被介质冲刷腐蚀，延长法兰本体的使用寿命。

　　从设计思路层面拆解这款垫片的结构，首先是压力等级的匹配，300LB对应的公称压力约为5.0MPa，属于中压管路范畴，全表面的结构设计可以让螺栓拧紧时的压紧力均匀分散在整个法兰接触面上，避免局部应力集中导致的法兰变形或者垫片压溃。垫片中心的通孔尺寸与1寸管路的通径完全匹配，不会出现通径缩径影响介质流速、或者通孔过大导致密封面压合面积不足的问题。四个均匀分布的螺栓孔，孔位尺寸严格对应ASME B16.5标准中1寸300LB法兰的螺栓孔中心圆直径，安装时螺栓可以顺畅穿过，不会出现孔位错位需要强行扩孔的情况，同时孔边与垫片外边缘、中心通孔边缘都预留了足够的实体宽度，保证垫片在长期受压状态下不会出现孔位撕裂、边缘挤出现象。

　　在安装边界与尺寸适配方面，这款垫片的所有外形尺寸都严格遵循对应法兰的匹配要求，安装时不需要对垫片进行二次裁切加工，直接对齐法兰螺栓孔放置即可。拧紧螺栓时需要遵循对角分次拧紧的工艺要求，保证整个垫片圆周方向的压缩量均匀，非金属材质的压缩回弹特性可以补偿法兰密封面的微小平面度误差，在管路存在轻微振动、温度小幅波动的工况下，依然可以保持稳定的密封性能，不会出现介质渗漏的问题。在日常的设备维护检修中，这类全表面垫片拆卸更换也十分便捷，拆开法兰连接后可以直接取下旧垫片，清理法兰密封面后更换新垫片即可完成维护，不需要对法兰面进行额外的打磨处理，能够大幅缩短管路系统的停机维护时间。

　　从结构设计的合理性来看，全表面垫片的结构形式尤其适合铸铁法兰、玻璃钢法兰这类材质强度相对较低的法兰连接副，因为全接触面的压合可以避免法兰局部受压过大导致的法兰开裂损坏，在给排水管路、循环水系统、低压仪表风系统中，这类垫片的应用占比远高于其他形式的密封垫片。建模过程中需要严格把控螺栓孔的位置度公差，以及垫片内外径的尺寸公差，保证模型导出后可以直接用于装配干涉检查，在管路三维布线阶段，可以直接调用该垫片模型装入法兰连接副，验证整个管系的安装空间是否充足，避免现场安装时出现垫片与周边管路、结构件碰撞的问题。
