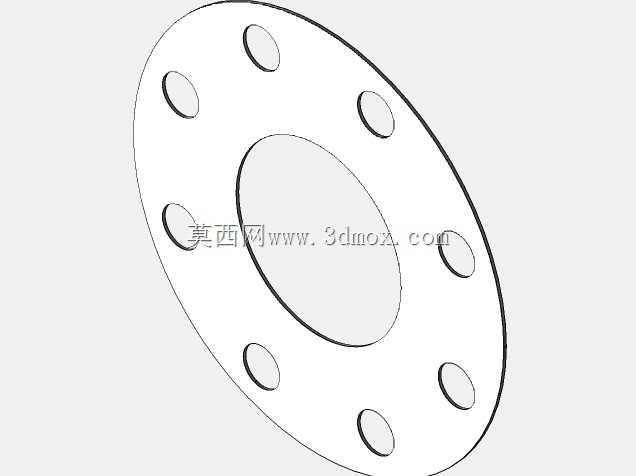

3.5英寸300LB全表面法兰非金属密封垫片

　　在石油化工、市政给排水、工业流体输送的管路系统中，法兰连接是最常用的可拆卸密封连接形式，而全表面垫片作为法兰连接副里的核心密封元件，直接决定了管路节点的密封可靠性，一旦垫片选型或设计失当，极易引发介质泄漏，轻则造成物料损耗、现场环境污染，重则引发燃爆、介质腐蚀伤人等安全事故。这款适配3.5英寸300LB压力等级法兰的全表面非金属垫片，是严格遵循ASME B16.21标准设计的密封元件，主要适配同标准下的300磅级法兰连接场景，覆盖中高压工况下的水、蒸汽、弱腐蚀性化工介质、压缩空气等多种流体输送管路的密封需求。从实际工程应用来看，这类全表面垫片区别于窄面环垫片的核心特征，是垫片整体覆盖法兰的整个密封接触面，

　　包括法兰螺栓孔所在的整个法兰面区域，安装时螺栓会直接穿过垫片上对应的预留孔位，这种结构设计一方面能让垫片在法兰压紧过程中受力更均匀，避免窄面垫片容易出现的局部压溃、压应力不均导致的密封失效问题，另一方面非金属材质本身的压缩回弹性能，能够很好地填补法兰密封面在加工过程中残留的微观刀痕、平面度误差，即使法兰面存在轻微的表面缺陷，也能通过垫片的形变实现有效密封，大幅降低对法兰密封面的加工精度要求，适合现场检修、批量管路装配的场景。在设计思路上，这款垫片的尺寸边界完全匹配ASME B16.21标准中Class300、NPS3.5规格法兰的安装要求，中心通孔尺寸与法兰通径完全对齐，不会出现通径缩口影响介质流态、

　　或是通孔过大导致密封面压合面积不足的问题；周向均匀分布的螺栓孔位置度严格匹配对应法兰的螺栓孔中心圆直径，孔位公差控制在合理范围内，安装时无需额外修孔就能顺利穿入螺栓，避免现场安装时强行对位造成的垫片局部拉扯、内部应力残留，从根源上减少安装不当引发的后期泄漏隐患。从结构特性来看，全表面覆盖的设计让垫片在螺栓预紧过程中，整个法兰面的压力分布更趋平缓，不会出现窄面垫片那种密封面局部压应力过高、法兰面外侧无支撑导致的法兰偏转问题，尤其适合铸铁法兰、玻璃钢法兰这类材质强度相对偏低、刚性较弱的法兰连接场景，能有效避免法兰在螺栓预紧力作用下出现开裂、密封面翘曲变形的问题。在实际工况适配中，这类非金属垫片的压缩率、回弹率参数经过匹配调校，

　　在300LB对应的公称压力下，既能保证足够的密封比压，阻断介质渗漏路径，又不会因为过度压缩导致垫片材料发生蠕变松弛，在长期带压运行、管路存在温度波动的场景下，依然能保持稳定的密封性能。从安装边界来看，垫片的外径尺寸与对应法兰的密封面外径完全一致，安装时可以直接贴合法兰面定位，不需要额外的定位工装，周向的螺栓孔同时起到安装定位的作用，现场装配时只要将垫片孔位与法兰螺栓孔一一对齐，穿入螺栓后按照对角顺序逐步拧紧螺栓，就能达到设计要求的密封效果，大幅降低现场施工的操作难度，即使是经验不足的安装人员，也能快速完成规范装配。在不同行业的应用场景中，这类垫片既可以用于工业厂区的工艺管路法兰连接，也能适配暖通空调系统的蒸汽管路、给排水系统的压力管路、压缩空气管网的法兰节点，甚至在部分低压常温的工艺设备接管法兰上也能通用，其全表面的结构形式相比内环、外环型的缠绕垫片，成本更低，安装更便捷，对于无极端高温、强腐蚀、超高压力的常规工业管路场景，是性价比极高的密封解决方案。设计过程中也充分考虑了非金属材料的冷流特性，垫片的厚度选取适配300LB压力等级的常规要求，既保证足够的形变补偿能力，又避免厚度过大导致的垫片在长期受压下出现冷流挤出、密封失效的问题，周向螺栓孔的孔径比对应螺栓直径预留了合理的安装间隙，不会因为螺栓穿入时刮蹭垫片边缘造成材料缺损，影响密封面的完整性。
