3/4英寸300LB全表面法兰非金属密封垫片

　　在石油化工、市政给排水、工业流体输送的管路系统中，法兰连接是最常用的可拆卸密封连接形式，而全表面垫片作为法兰密封的核心元件，直接决定了管路连接的密封可靠性，避免输送介质出现跑冒滴漏的问题。这款适配3/4英寸、300LB压力等级法兰的全表面非金属垫片，是针对ASME B16.21标准设计的密封元件，主要用于对应压力等级的凸面法兰、全平面法兰的连接密封场景，在仪表管路、传感器安装段、中小口径工艺管线的法兰对接位置应用广泛。

　　从实际使用场景来看，这类垫片常被用在仪表取源管路、工艺辅助管线、低压流体输送管线的法兰连接位置，尤其是在传感器配套安装的法兰接口处，全表面垫片可以完整覆盖法兰的整个密封面，避免局部应力集中导致的法兰面损伤，同时适配非金属材质的压缩特性，在螺栓预紧力的作用下可以充分填充法兰密封面的微观凹凸缺陷，实现可靠的静密封效果。和内环缠绕垫、金属环垫相比，全表面非金属垫片的成本更低，安装容错率更高，对于压力等级在300LB及以下的水、压缩空气、低压油品、惰性气体等介质的管路，完全可以满足长期密封的使用需求。

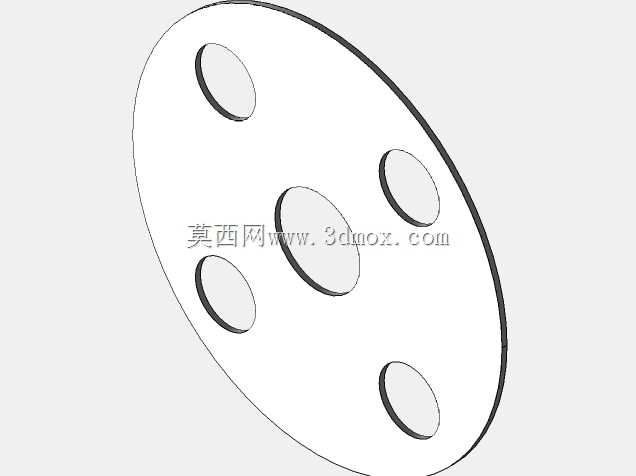

　　在设计思路上，这款垫片严格遵循ASME B16.21的尺寸规范，整体为圆形薄片状结构，中心开设与法兰通径匹配的介质流通孔，沿圆周方向均匀分布与法兰螺栓孔位置、数量、孔径完全对应的螺栓过孔，安装时螺栓可以直接穿过垫片的对应孔位，不需要额外对位调整，能有效避免安装过程中垫片偏移、偏心导致的密封失效问题。垫片的外径尺寸与对应规格法兰的密封面外径完全匹配，安装后垫片边缘与法兰边缘齐平，不会出现局部突出或者缩进的问题，保证螺栓预紧时整个垫片受力均匀，不会出现局部压溃或者压不实的情况。

　　从安装边界来看，这款垫片适配的是3/4英寸、Class300压力等级的ASME B16法兰，安装前需要确认法兰密封面无明显划痕、锈蚀、变形等缺陷，螺栓预紧时需要按照对角顺序分次拧紧，避免单侧受力过大导致垫片压偏或者破损。垫片的厚度根据非金属材质的压缩回弹特性选取，既可以保证在标准预紧力下有足够的压缩量填充密封面间隙，又不会因为厚度过大导致垫片在压力作用下被挤出法兰密封面。在实际选型时，需要根据输送介质的温度、腐蚀性匹配对应的垫片材质，常规工况下可以采用非石棉纤维橡胶材质，有耐腐蚀需求的场景可以选用聚四氟乙烯材质，高温工况则可以适配柔性石墨材质，不同材质的垫片都遵循统一的外形安装尺寸，具备良好的互换性。

　　在管路运维过程中，这类全表面非金属垫片属于易损密封件，每次法兰拆卸检修后都需要更换新的垫片，避免旧垫片因为压缩永久变形、材质老化导致密封失效。安装时不需要额外涂抹密封胶，依靠垫片自身的压缩回弹特性即可实现密封，多余的密封胶反而可能进入管路内部，污染输送介质或者堵塞仪表、传感器的取压通道。对于安装在传感器配套法兰位置的垫片，需要特别注意中心孔的同轴度，避免垫片边缘遮挡介质流通通道或者取压口，影响传感器的测量精度。

　　从结构设计的合理性来看，全表面垫片的螺栓孔设计可以让垫片在安装时直接通过螺栓定位，不需要额外的工装固定，对于高空作业、狭小空间内的法兰安装作业，可以大幅降低安装难度，提升安装效率。和仅覆盖法兰密封凸面的窄面垫片相比，全表面垫片可以将螺栓预紧力分散到整个法兰接触面，降低法兰面的局部压应力，对于铸铁法兰、塑料法兰等强度较低的法兰材质，可以有效避免法兰被压裂的风险，在低压管路、非金属法兰连接场景下的适配性更好。
