传统轮组支撑固定结构三维建模设计

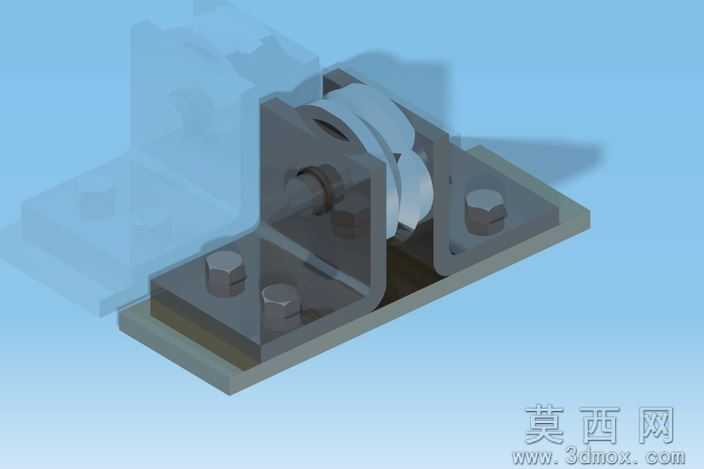

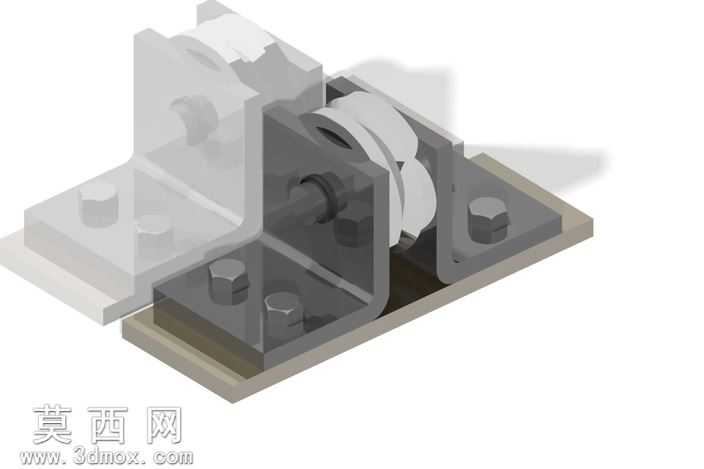

该作品为轮组配套的支撑固定结构三维建模成果，整体采用经典的卧式支撑布局设计，建模过程中严格遵循机械装配的尺寸公差规范，对每一处结构细节都做了精准的参数化还原。底座部分采用带安装孔的平板式结构，四个角位预留的沉头安装孔可适配标准螺栓紧固，建模时对孔位的倒角、沉头深度都做了1:1的真实还原，保证后续导出工程图可直接用于生产参考。支撑立架部分采用双侧对称的立板结构，中间预留轮轴的装配通孔，孔位周边做了加厚加强筋设计，既保证整体结构的承重强度，又能避免应力集中导致的结构形变，建模时对加强筋的过渡圆角做了平滑处理，还原真实机加工的工艺特征。轮体限位部分采用弧形卡位结构，与轮体的外轮廓做了适配性的间隙设计，既保证轮体转动时不会出现卡滞，又能限制轮体的轴向窜动，提升整体结构的运行稳定性。渲染阶段采用了金属哑光材质模拟铸铁支架的质感，底座部分做了轻微的做旧质感处理，还原工业五金件的真实视觉效果，背景采用黄昏天际线的渐变场景，搭配柔和的侧方打光，将结构的立体层次、装配关系清晰呈现，所有装配部件的配合面都做了材质区分，方便观看者快速理解各部件的装配逻辑。整个建模过程从结构草图绘制到零件拆分建模，再到虚拟装配、干涉检查，完整还原了机械支撑组件的设计流程，每一处结构都经过受力合理性验证，既满足轮体的转动支撑需求，又兼顾了安装维护的便捷性，整体结构紧凑、承重性能优异，可作为小型移动设备轮组支撑结构的设计参考。
