工业传动用辐条式链轮三维结构设计

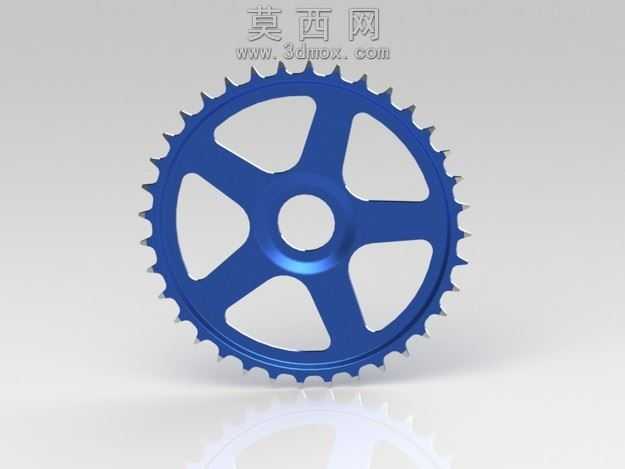

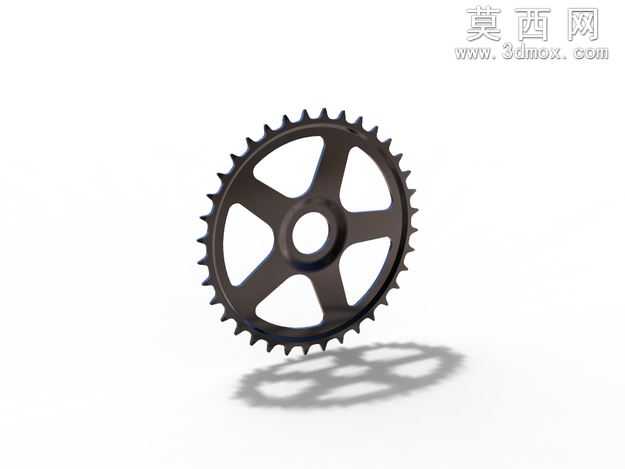

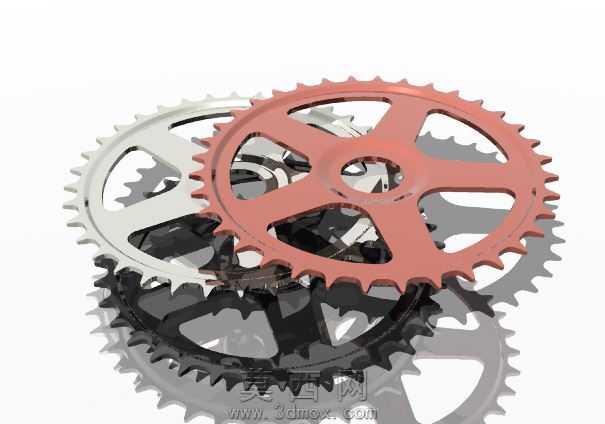

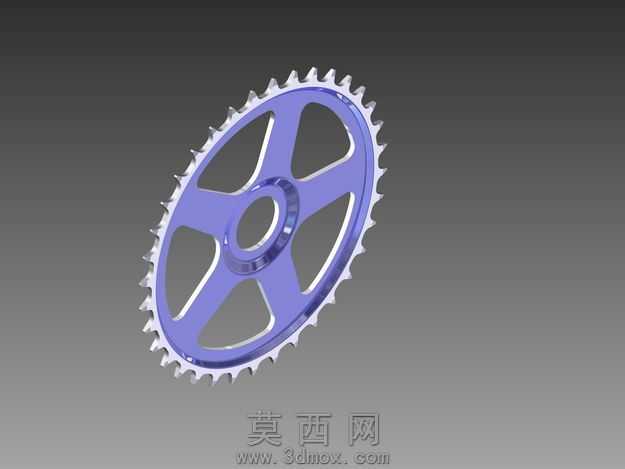

本作品为工业传动场景使用的辐条式链轮三维建模成果，建模过程中严格遵循机械传动链轮的设计规范，对链轮的各部分结构进行了精准还原。建模阶段首先依据链轮齿形的标准参数，绘制出渐开线齿廓的基准草图，通过拉伸、阵列等特征操作完成齿圈部分的建模，保证每一个轮齿的齿距、齿厚、齿高参数都符合传动啮合的精度要求，避免后续传动过程中出现跳齿、卡滞等问题。轮体部分采用五辐条镂空结构设计，在建模时对辐条的受力分布进行了考量，每根辐条采用等宽过渡造型，与中心轮毂、外圈齿圈的衔接处做了圆角过渡处理，既可以降低链轮整体的重量，减少传动过程中的转动惯量，又能保证结构强度，满足长时间传动负载下的结构稳定性。中心轮毂部分设计有阶梯式安装孔，孔位边缘做了倒角处理，方便与传动轴进行装配定位，轮毂与辐条的衔接位置做了加厚处理，提升安装部位的抗扭强度。材质渲染阶段，轮齿外圈采用金属黄铜质感材质，调整了材质的反光度与粗糙度参数，还原金属零件经过机加工后的表面光泽；辐条与轮毂部分采用红棕色金属烤漆材质，与齿圈的金属色形成视觉区分，同时模拟出工业零件表面涂层的哑光质感；场景搭建采用深灰色渐变背景，搭配柔和的侧方打光，既能够清晰展现链轮的整体结构轮廓，也能凸显轮齿的细节造型与各部分的材质差异。整体设计兼顾了链轮的传动功能需求与轻量化结构需求，模型结构完整，各部件衔接合理，可用于机械传动结构的装配演示、传动系统的运动仿真以及相关机械设计的教学参考场景。
