透明外壳方形多功能集成框体结构设计

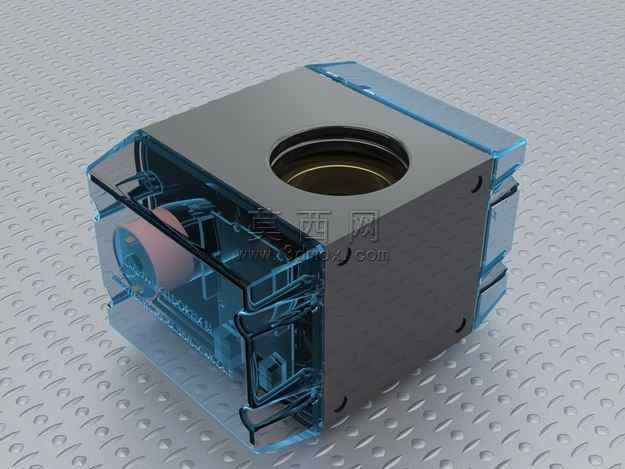

本作品采用三维参数化建模方式完成整体结构搭建，建模过程中先以基准面定位核心装配基准，依次完成外部方形壳体、内部功能腔体、顶部圆形开孔、侧边卡扣结构的特征绘制，所有结构尺寸均经过装配干涉校验，确保各部件拼接公差控制在合理范围内。渲染阶段采用半透明工程塑料材质搭配哑光金属质感的内部承托结构，通过光线追踪渲染模式还原真实材质的透光、折射与漫反射效果，背景选用防滑纹理金属板衬托构件的工业属性，多角度打光突出壳体的通透感与内部结构的层次关系。材质分配上，外部框体选用高透PC工程塑料材质参数，调整折射率与粗糙度模拟真实注塑件的表面质感，内部承托结构采用阳极氧化铝合金材质，侧边卡扣结构添加轻微的磨砂质感区分不同功能部件，顶部圆形开孔内壁添加金属螺纹细节提升结构真实度。结构设计上采用外框包裹内部功能组件的布局，外部方形框体做了边角圆角处理避免应力集中，侧边设置多组卡扣结构实现无螺丝快速装配，顶部圆形开孔预留功能模块安装位，内部腔体设置定位筋条固定内部组件，框体两侧预留扩展接口位可适配不同功能模块的加装需求。设计思路围绕模块化快装需求展开，在保证整体结构强度的前提下尽可能简化装配流程，透明外壳的设计既可以直观观察内部组件的运行状态，也能在产品演示时清晰展示内部结构布局，整体框体兼顾防护性与展示性，可作为小型功能设备的承载外壳使用，适配多种小型机电类产品的外装需求，结构可根据实际安装需求调整开孔位置与卡扣间距，具备较强的通用性与修改适配空间。
