数控雕刻机工作台结构三维建模练习作品

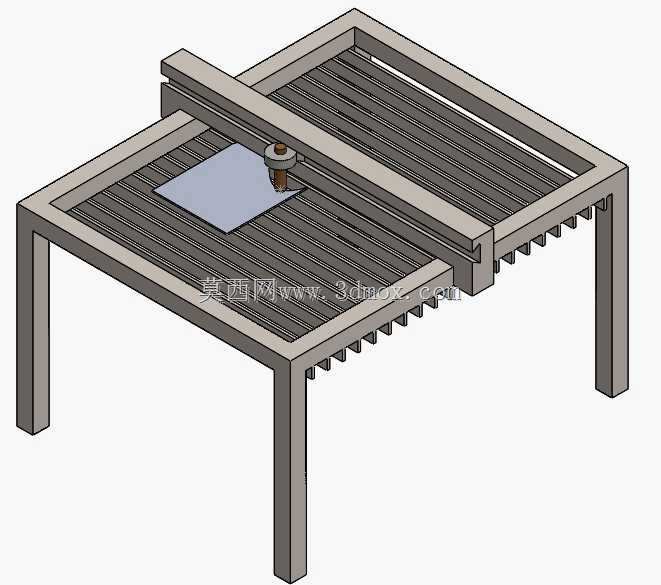

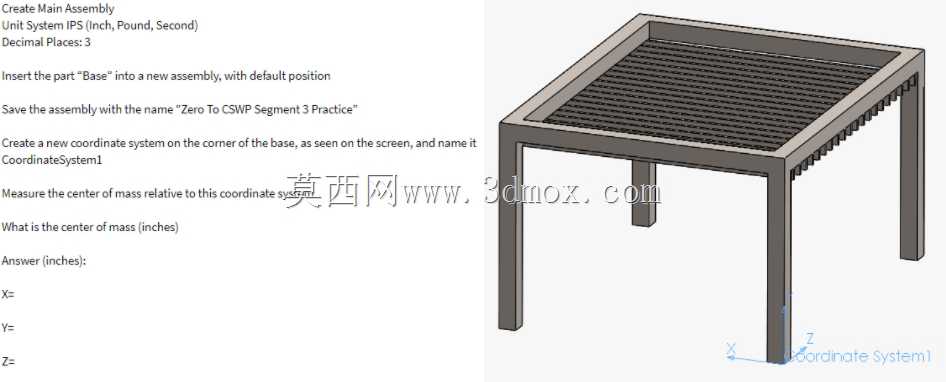

　　本次建模的龙门式雕刻机工作台结构，主要面向非金属板材的平面雕刻、切割加工场景，常见于广告标识制作、木工板材开料、工艺礼品加工等生产环节，作为设备的核心承载与运动执行载体，其结构合理性直接决定加工过程的稳定性与成品精度。从结构设计思路来看，整体采用方通焊接机架作为基础承载主体，机架底部设置四个支撑腿，直接与地面接触传递整机载荷，支撑腿与上部框架采用满焊连接，避免长期受载后出现焊缝开裂导致的机架变形。上部框架为矩形闭环结构，内侧等距排布栅格状支撑条，栅格条之间预留均匀间隙，一方面可以减轻机架整体自重，另一方面加工过程中产生的切屑、切削液可以顺着间隙下落，不会堆积在工作台面影响板材放置平整度，同时栅格结构也能配合常用的压料夹具，

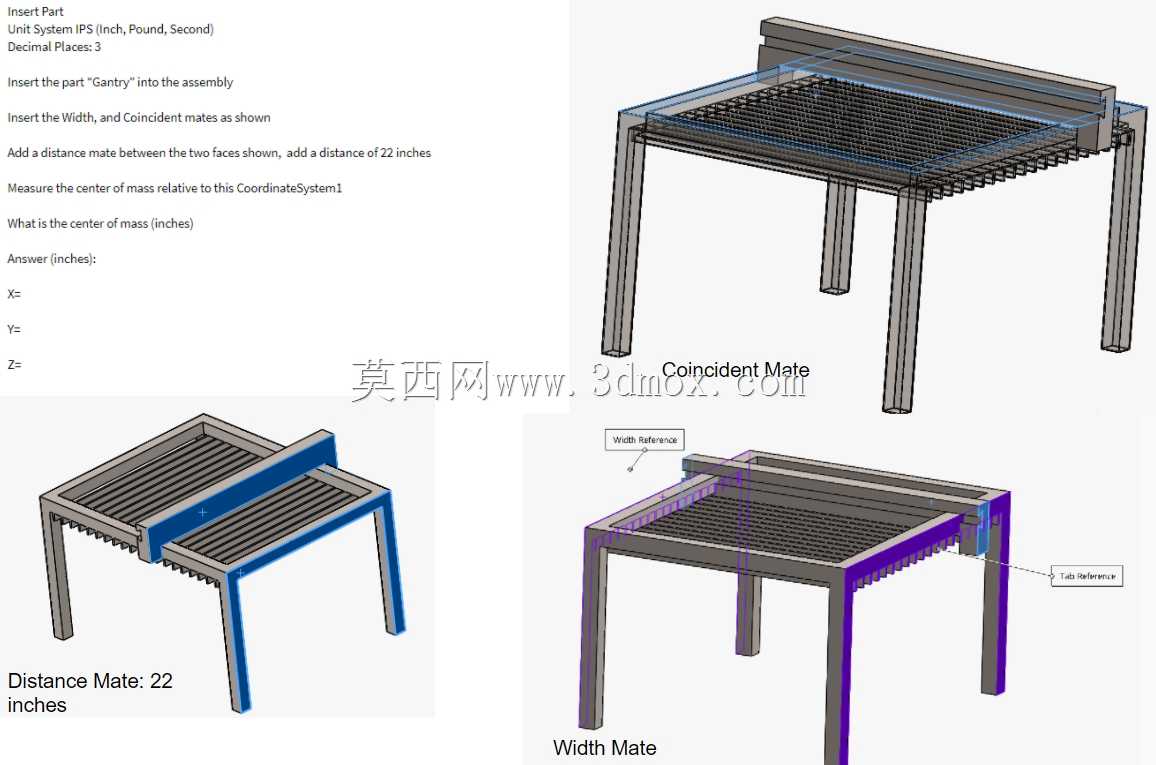

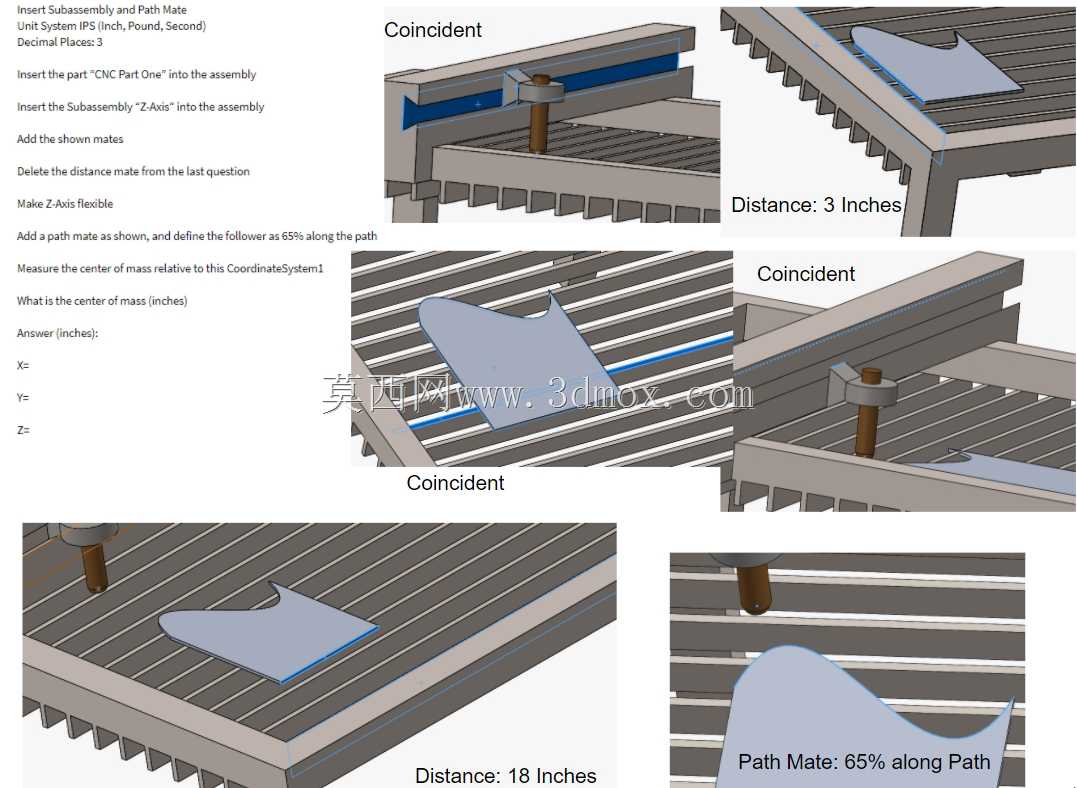

　　方便不同尺寸板材的快速装夹固定。龙门横梁采用跨距式安装在工作台两侧的直线导轨上，可沿着工作台长度方向做往复进给运动，横梁上搭载的雕刻主轴滑座可沿横梁长度方向横向移动，配合主轴自身的Z向进给，即可实现工作台面范围内任意点位的三维加工轨迹覆盖。设计过程中需要重点考量机架的静刚度表现，因为雕刻加工时主轴高速旋转会产生持续的振动载荷，若机架刚度不足，会导致加工表面出现振纹，严重时甚至会出现断刀问题，因此在建模时对框架的方通规格、栅格条的排布间距都做了对应匹配，保证在1200mm*800mm的有效加工幅面下，工作台面的满载变形量控制在0.05mm以内，满足常规雕刻加工的精度要求。安装边界方面，整机放置时需要保证地面平面度误差不超过2mm/m，

　　四个支撑腿可搭配可调脚垫进行水平微调，避免机架因地面不平产生内应力；两侧导轨的安装基面需要在焊接后做铣削加工，保证两根导轨的平行度误差不超过0.02mm/全长，否则会导致龙门移动时出现卡顿、负载过大的问题。横梁与两侧滑座的连接面需要做定位销孔设计，装配时先通过定位销锁定位置再锁紧连接螺栓，避免长期往复运动后横梁出现位置偏移，影响加工的位置精度。栅格支撑条的上表面需要做统一的平面磨削处理，保证整个工作台面的平面度误差不超过0.03mm，防止板材放置时出现翘边，导致加工深度不一致。主轴安装位的连接法兰需要与滑座的安装面保证垂直，垂直度误差控制在0.01mm以内，避免主轴倾斜导致加工出的侧壁出现锥度。从实际使用场景出发，

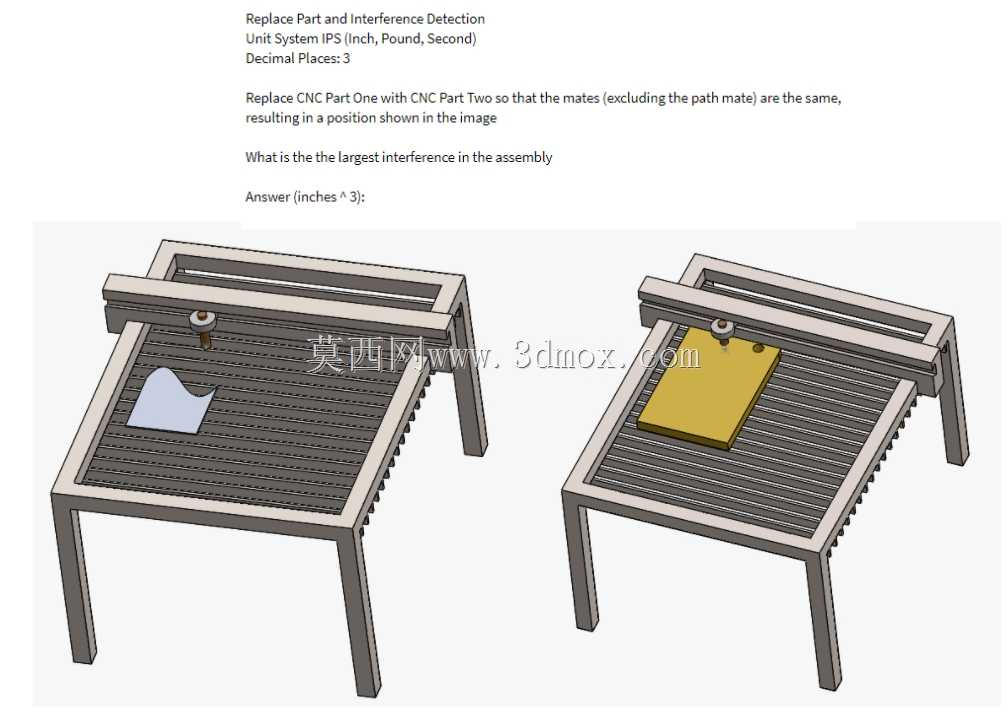

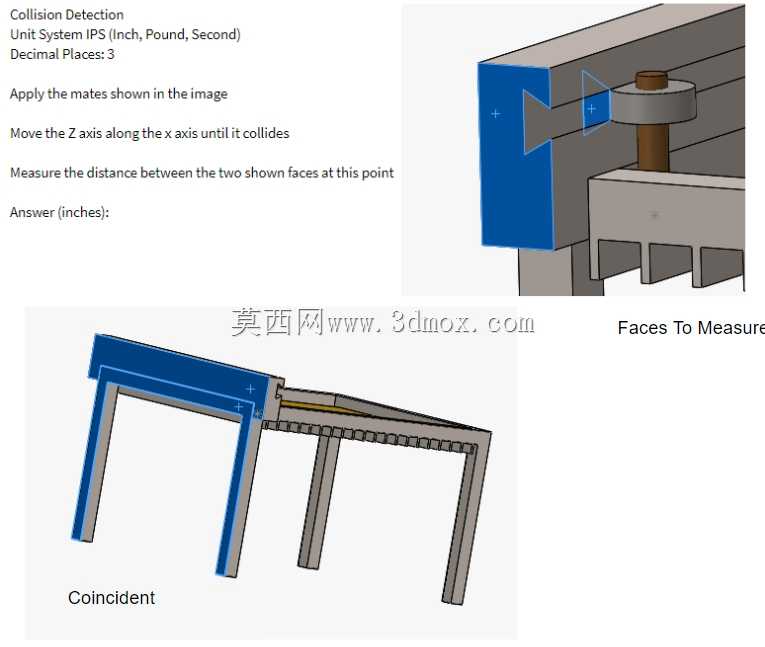

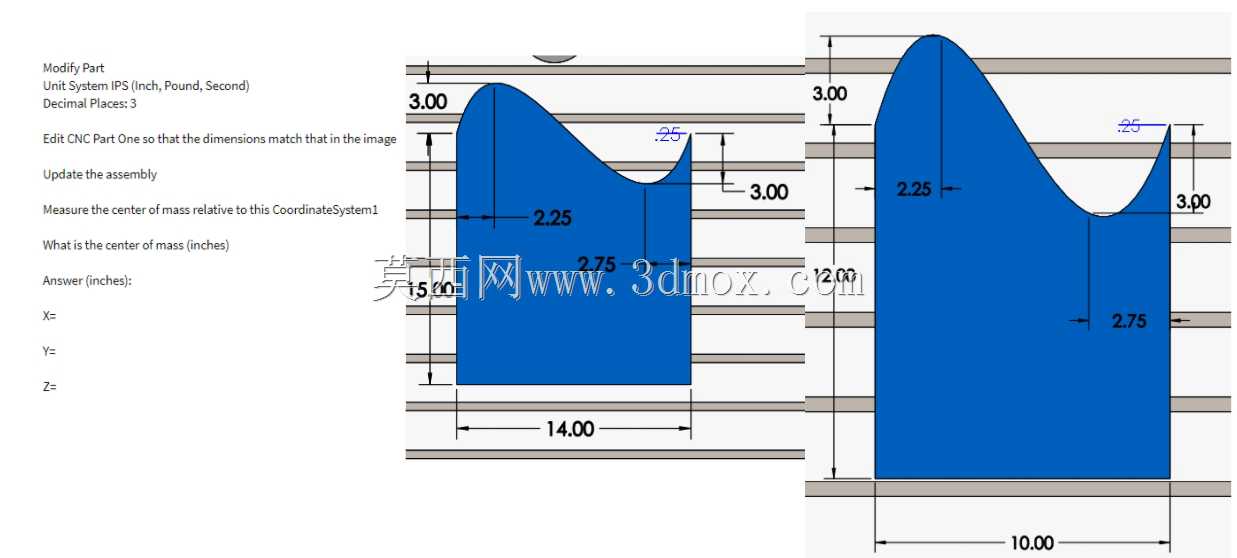

　　该结构预留了常规的吸尘罩安装位置、拖链走线槽位置，不需要额外做结构改装即可适配配套的除尘系统与运动控制线布线，拖链槽沿着导轨侧方布置，可容纳动力线、信号线、气管等管线，避免龙门往复运动时管线出现拉扯、磨损问题。建模过程中对各个运动部件的行程做了干涉检查，确认龙门移动到两端极限位置时不会与机架支撑腿、端部限位块发生碰撞，主轴滑座移动到横梁两端极限位置时也不会超出工作台有效加工范围，Z向进给的下极限位置刚好与栅格支撑条上表面保留1mm的安全距离，避免误操作时主轴撞坏工作台面。整个结构没有采用复杂的异形曲面设计，所有零部件均为常规型材与机加工件，加工工艺性好，生产制造成本可控，适合作为数控设备结构设计的入门练习案例，帮助建模者理解机架刚度校核、运动行程校验、装配公差匹配等实际工程设计中的核心要点，掌握从功能需求出发拆解结构、逐步完成三维建模的设计思路，避免脱离实际生产需求的理想化建模问题。
