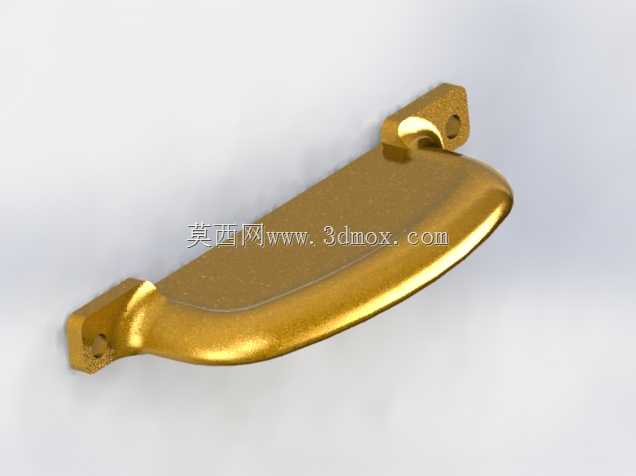

家具抽屉用弧形金属拉手结构设计

　　在民用家具、办公柜体、工业储物设备的结构设计环节，拉手作为直接与使用者交互的基础五金件，其结构合理性、安装适配性直接影响柜体的使用体验与整体装配效率。这款弧形抽屉拉手的设计，首先围绕日常高频使用的受力场景展开，日常抽拉抽屉时，人手施加的拉力并非完全沿抽屉滑动方向，往往带有一定角度的斜向分力，因此拉手的握持曲面做了贴合人体指腹弧度的内凹处理，边缘做了圆滑过渡，避免棱角在抽拉过程中剐蹭手部，同时曲面弧度经过反复调整，成年人四指弯曲后可完全贴合握持面，施力时不会出现局部应力集中导致的硌手感，即便是满负载的重型抽屉，抽拉过程中也能保证握持稳定性，不会出现打滑脱手的情况。

　　从安装适配维度来看，这款拉手的两个安装支脚做了平直贴合面设计，安装时可完全贴紧抽屉面板表面，不会出现安装间隙导致的拉手晃动问题，两个安装孔的中心距设定为90mm，适配市面上绝大多数常规厚度的板式抽屉、实木抽屉面板，安装孔直径为4mm，可匹配通用规格的机制螺丝，不需要单独定制特殊规格的紧固件，装配时工人只需要在面板对应位置打好定位孔，从面板背面穿入螺丝即可完成固定，整个装配流程不需要复杂的辅助工装，单工位装配耗时可控制在十秒以内，能够适配家具厂批量流水线的装配节奏。

　　结构强度设计上，这款拉手的主体与安装支脚采用一体化过渡结构，没有拼接焊缝或者装配接缝，避免了长期使用后接缝处松动断裂的风险，支脚与主体连接位置做了渐变加厚处理，日常使用中即便出现斜向掰扯的非正常受力，也不会在连接位置出现应力断裂，整体壁厚经过受力仿真验证，在承受150N的垂直拉力时形变量小于0.1mm，完全满足重型储物抽屉的长期使用需求。表面处理采用仿金属质感的均匀涂层，涂层附着力满足常规家具使用场景的耐磨要求，日常使用中与手部反复摩擦也不会出现掉漆、露底的问题，同时涂层表面做了细微的磨砂质感处理，手上沾有少量汗液或者灰尘时也能保证足够的摩擦力，不会出现打滑情况。

　　在实际应用场景中，这款拉手不仅可以用于普通家用衣柜、床头柜、橱柜的抽屉，也可适配办公文件柜、车间工具储物柜、实验室试剂柜的抽屉结构，其简约的弧形外观不会与柜体的整体设计风格产生冲突，无论是现代简约风格的板式家具，还是偏工业风的金属储物柜体，都能实现较好的视觉适配效果。设计过程中还充分考虑了不同使用场景的容错性，安装支脚的贴合面做了微小的自适应角度余量，即便抽屉面板存在轻微的不平整，也能保证拉手安装后贴合紧密，不会出现一端翘起的问题，降低了对面板加工精度的要求，能够有效降低家具生产过程中的加工成本。

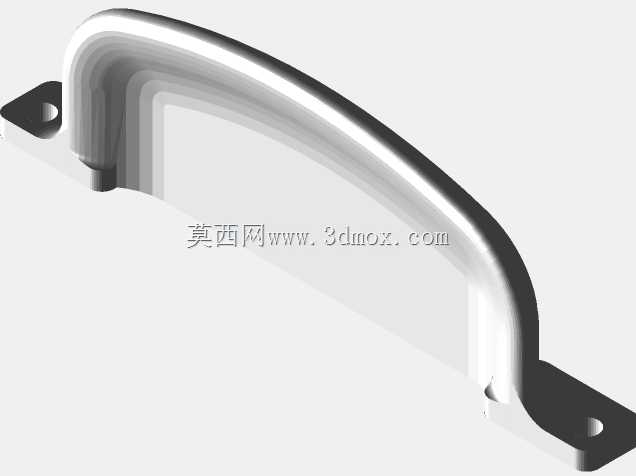

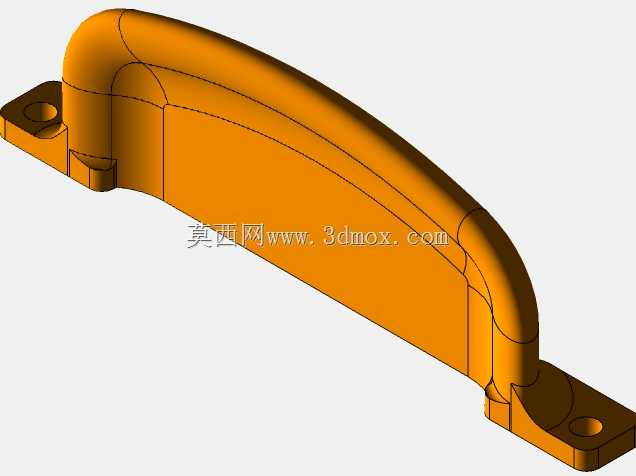

　　从三维建模的角度来看，这款拉手的曲面构建采用了渐进式放样逻辑，握持面的曲率从中间位置向两端安装支脚平滑过渡，没有曲率突变的位置，既保证了握持的舒适度，也让后续的模具加工或者3D打印制作能够顺利实现，不会出现倒扣或者壁厚不均的问题，打印或者注塑成型后的成品不需要过多的后处理工序，即可达到使用要求。安装孔的位置做了沉台设计，螺丝拧紧后螺丝头部不会凸出于支脚表面，保证安装后拉手与面板完全贴合，外观上看不到紧固件的外露部分，整体视觉效果更加简洁规整。
