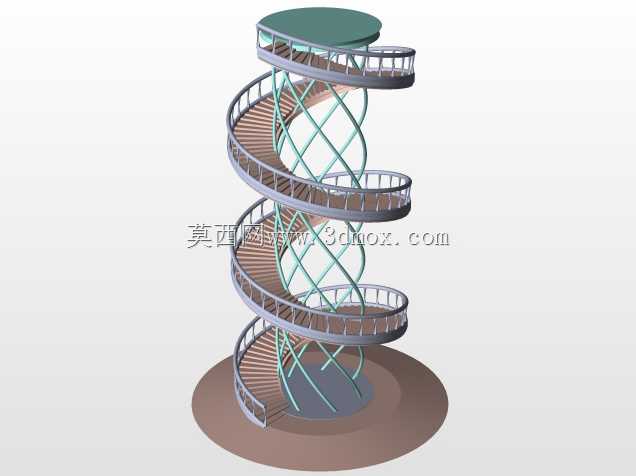

双螺旋支撑结构旋转楼梯三维设计

　　这款旋转楼梯采用双螺旋交叉支撑作为核心受力结构，区别于传统中柱式旋转梯的单柱受力模式，整体受力路径从踏步板传递至外侧弧形护栏梁，再通过交叉布置的螺旋支撑杆件将荷载分散至底部圆形基座，有效规避了单中柱旋转梯踏步外侧挠度偏大的问题，在实际应用场景中，既可以作为商业空间的室内垂直交通构件，也可适配户外景观平台、观光塔的登高通行需求，相比直跑楼梯能够节省近60%的平面占用空间，适配狭小竖向空间的通行布置。从设计思路层面，建模时优先确定螺旋动线的基准参数，整体梯段的旋转升角控制在30度以内，保证行人上下通行时的步幅舒适度，每一级踏步的内侧宽度不小于15厘米，外侧宽度控制在40厘米区间，避免踏步过窄导致的通行磕碰；外侧护栏采用弧形连续梁结构，

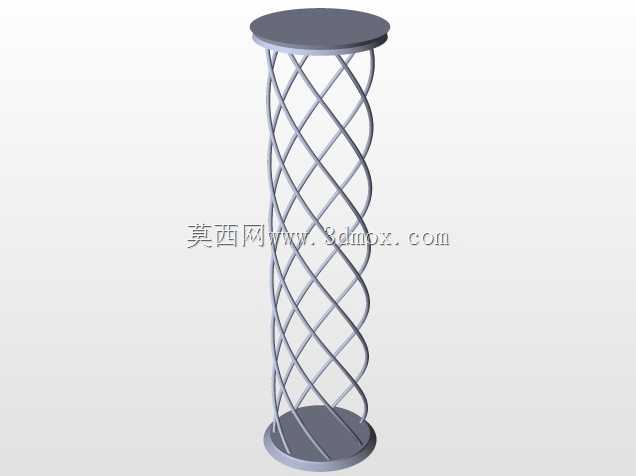

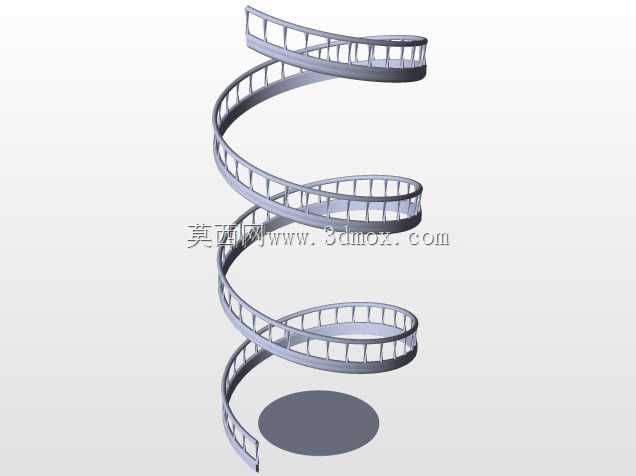

　　护栏立杆沿螺旋线等距排布，扶手随梯段螺旋走势顺滑过渡，没有突兀的折角，既满足防护高度的安全要求，也兼顾了整体造型的流畅感。支撑结构的双螺旋杆件采用空间曲线拟合建模，两组螺旋线反向交叉，在每半层位置形成受力交汇点，交汇节点处做共面贴合处理，保证焊接装配时的贴合精度，避免安装时出现杆件错位的问题；底部基座采用圆形扩大底盘设计，底盘直径覆盖整个梯段的水平投影范围，安装时可通过底盘上的预留螺栓孔与地面预埋钢板固定，不需要额外做复杂的地面开槽处理，顶部平台为圆形驻足平台，平台边缘与最上一级踏步平顺衔接，平台下方的支撑结构与双螺旋杆件连为整体，保证顶层位置的结构刚度。从安装边界来看，这款楼梯的整体水平投影直径可根据实际场地尺寸做参数化调整，

　　最小适配直径可做到1.8米，满足单人通行的空间需求，最大可拓展至4米以上，满足双人并行的观光通行要求；梯段的总提升高度可根据楼层实际净高调整踏步数量，每级踏步的高度控制在15-18厘米的人体工程学舒适区间，避免步高过大导致的通行疲劳。在实际工程应用中，这款楼梯的所有构件均可拆分加工，螺旋支撑杆件、弧形护栏梁、踏步板均可在工厂预制完成后运输到现场拼装，不需要现场做复杂的弯弧加工，能够有效缩短现场施工周期；踏步表面可根据使用场景更换不同材质，室内场景可搭配木质踏步面板提升触感，户外场景可更换为防滑花纹钢板或玻璃钢踏步，提升雨天通行的防滑性能。结构受力层面，建模时已经做了简化的受力模拟，在满布行人荷载的工况下，

　　外侧护栏梁的最大变形量控制在跨度的1/400以内，双螺旋支撑的杆件应力远低于材料许用应力，不需要额外增加辅助支撑结构，整体结构自重比同等尺寸的混凝土旋转梯轻70%以上，对建筑楼板的荷载要求更低，适配老旧建筑改造、临时景观搭建等对结构荷载有严格限制的场景。细节设计上，护栏的竖杆间距控制在11厘米以内，符合安全防护规范要求，避免儿童从护栏间隙钻出的安全隐患；扶手的截面采用圆形截面，直径控制在5厘米，符合人手抓握的尺寸需求，扶手表面做圆滑过渡处理，没有尖锐棱角；底部基座的边缘做圆弧收边，避免安装后基座棱角磕碰过往行人。这款楼梯的建模过程中，所有曲面均采用连续曲率的样条曲线构建，没有出现曲面褶皱、曲率突变的问题，可直接导入结构分析软件做进一步的受力校核，也可直接导出加工图纸用于数控弯管、激光切割等加工工序，不需要二次修改造型。
