双轮牵引式栏板货运拖车结构设计

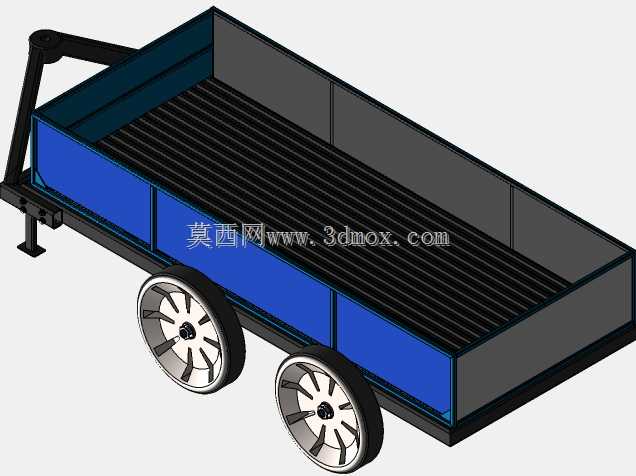

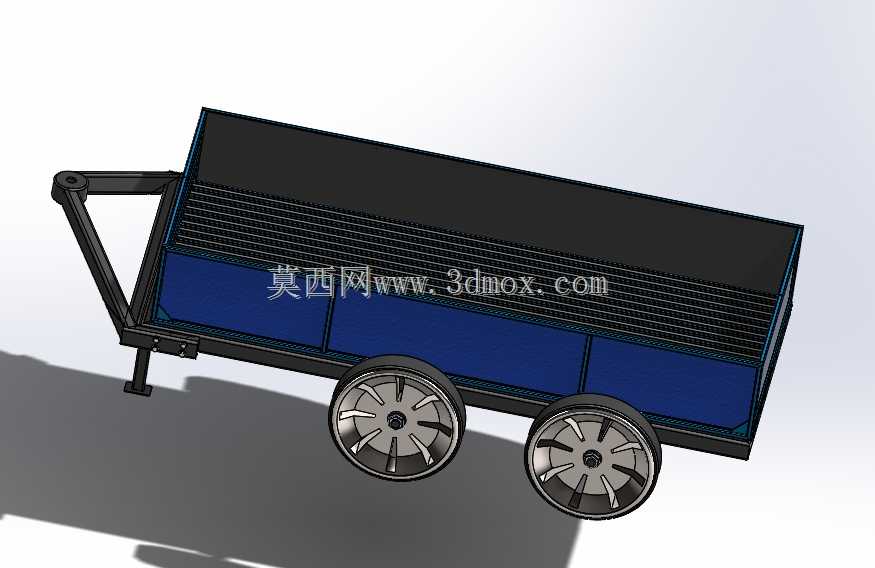

　　这款双轮牵引式栏板拖车，主要面向厂区内部物料周转、小型机具转运、户外短途散货运输场景设计，适配小型牵引车、农用机具甚至人力牵引的使用需求，在厂区工序间物料转运、园区零散物资配送、户外作业工具携行等场景下，能够有效降低短驳搬运的劳动强度，提升零散物料的转运效率。从结构设计逻辑来看，整车采用牵引杆前置的布局，牵引端设置有可折叠的支撑支腿，在脱挂状态下能够保持车体水平放置，避免车斗前倾撒料，牵引连接端采用通用的铰接式挂接结构，能够适配多数小型牵引设备的挂接接口，挂接后可实现一定角度的转向摆动，适配狭窄通道内的转弯通行需求。行走部分采用双轴四轮布局？不对，图中是单侧双轮共四轮？不，图中可见单侧两个负重轮，

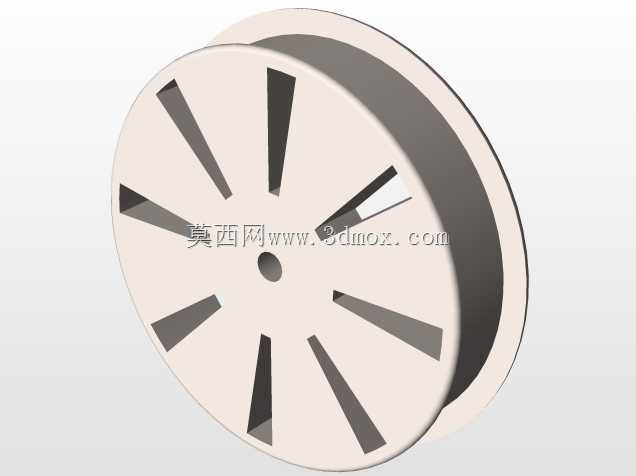

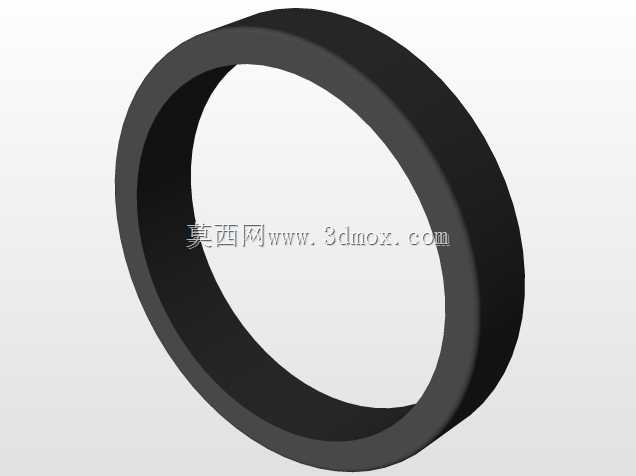

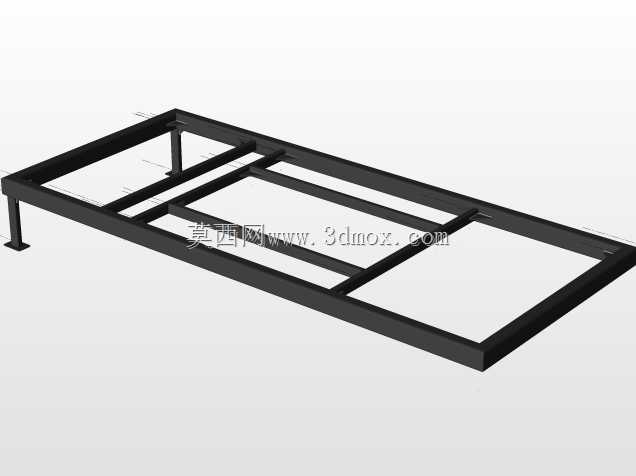

　　轮组采用宽幅橡胶轮面搭配金属轮毂的结构，轮组安装位置靠近车斗中部偏后位置，能够在满载状态下将载荷均匀分配到轮组与牵引端，避免牵引端受力过大导致操作费力，同时轮组的安装轴距经过匹配，在满载状态下转弯时不会出现轮组与车斗底部的干涉，轮组的转动阻尼设置适中，既能够保证推行时的顺畅性，也能在坡道停靠时避免溜车风险。车斗部分采用分层栏板结构，下半部分为封闭的实体栏板，能够承载颗粒状、小块状的散料不会漏撒，上半部分为格栅式栏板，既能够减轻整车自重，也能够对较高的堆放物料起到围挡作用，避免运输过程中物料掉落，车斗内部边角做圆弧过渡处理，在倾倒物料时不会出现残留死角，也方便日常使用后的清理维护。车斗的承载框架采用矩形钢管焊接成型，

　　整体框架做了等强度设计，在轮组安装位置、牵引杆连接位置做了局部加强，避免满载状态下应力集中导致框架变形，栏板与框架之间采用铆接加螺栓紧固的连接方式，在栏板出现磕碰变形时能够单独拆卸更换，降低后期维护成本。从安装边界尺寸来看，整车宽度控制在常规厂区通道、人行步道的通行宽度范围内，长度方向牵引杆折叠后能够进一步缩减占地尺寸，方便闲置时的存放，车斗的栏板高度经过匹配，既能够保证常规散料堆放的容积需求，也不会因为栏板过高导致装卸物料时抬手费力。在实际使用场景中，这款拖车既可以用来转运加工后的工件、生产辅料，也可以用来携行维修工具、作业耗材，在没有大型转运设备的狭窄作业区域，能够灵活完成物资转运任务，

　　设计过程中充分考虑了非道路场景下的使用需求，轮组的离地间隙设置足够，能够应对厂区内的减速带、不平整路面，不会出现底盘剐蹭的问题，牵引杆的长度也经过人体工程学匹配，人力牵引时不会出现脚部磕碰轮组的情况。车斗的涂装采用分色设计，下半部分深色栏板耐脏易打理，上半部分格栅结构能够减少风阻，在户外牵引行进时不会因为兜风增加牵引阻力，整车没有多余的复杂结构，所有转动部件都做了防尘处理，能够适应多粉尘、潮湿的作业环境，日常维护仅需要定期对轮轴加注润滑脂即可，不需要复杂的保养流程。
