万克尔转子配套轴与紧固件组合结构

　　在容积式流体设备、动力转换装置的核心回转单元设计中，偏心转子结构的同轴度、动平衡精度直接决定整机运行的振动水平、容积效率与服役寿命，这套带配套轴与紧固件的万克尔转子结构，正是针对这类核心回转场景做的完整结构还原。从实际应用场景来看，这类转子结构广泛适配于小排量容积泵、微型膨胀功回收装置、特殊工况的流体计量设备中，区别于传统曲柄连杆式的往复回转结构，万克尔转子的偏心回转特性可以在更小的腔体空间内实现连续的容积变化，减少往复运动带来的惯性冲击，因此在对设备体积、运行平稳性有较高要求的便携动力单元、精密流体输送场景中应用较多。

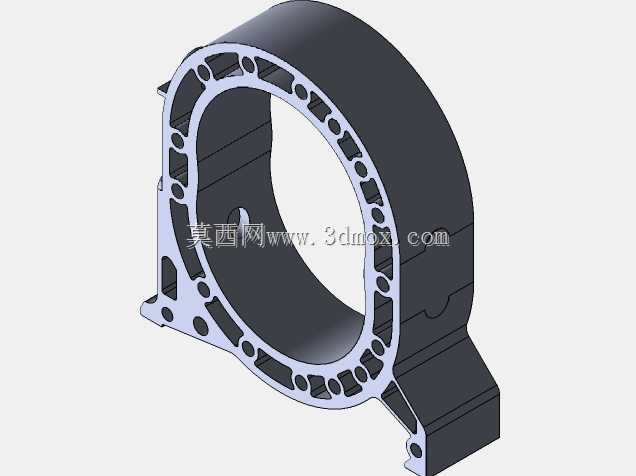

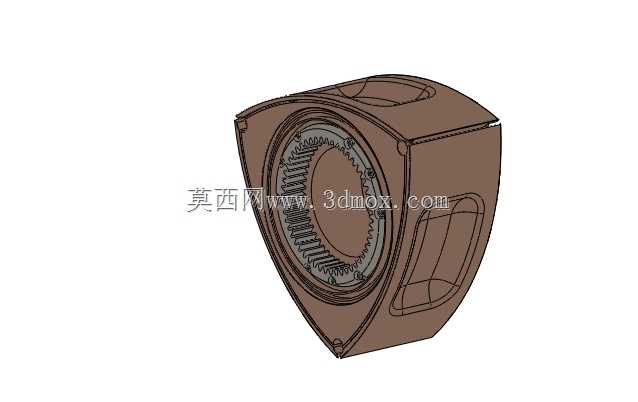

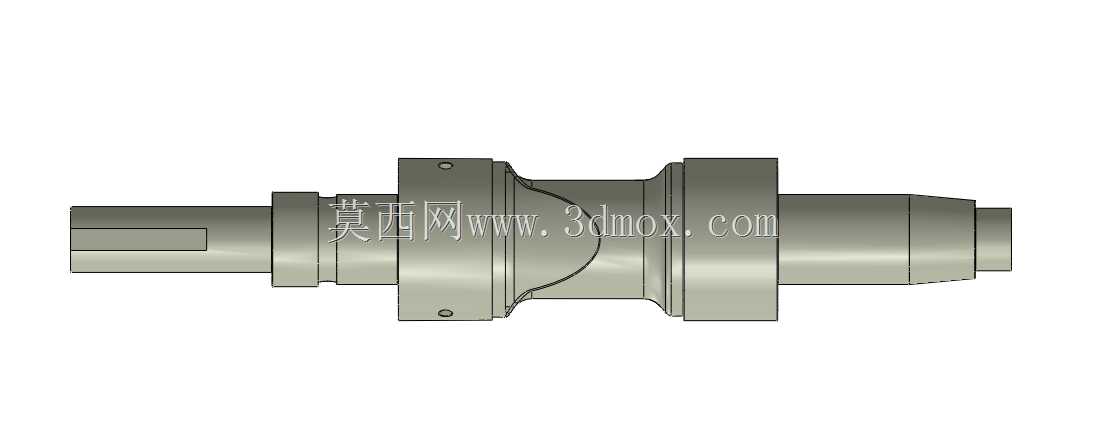

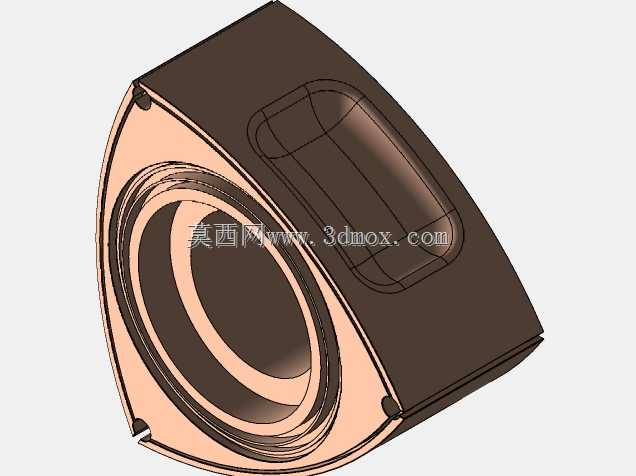

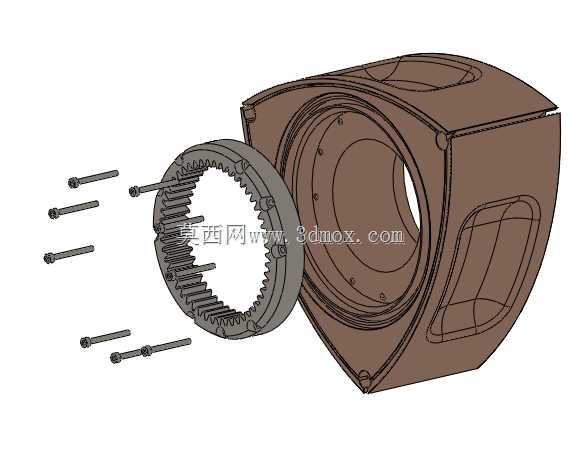

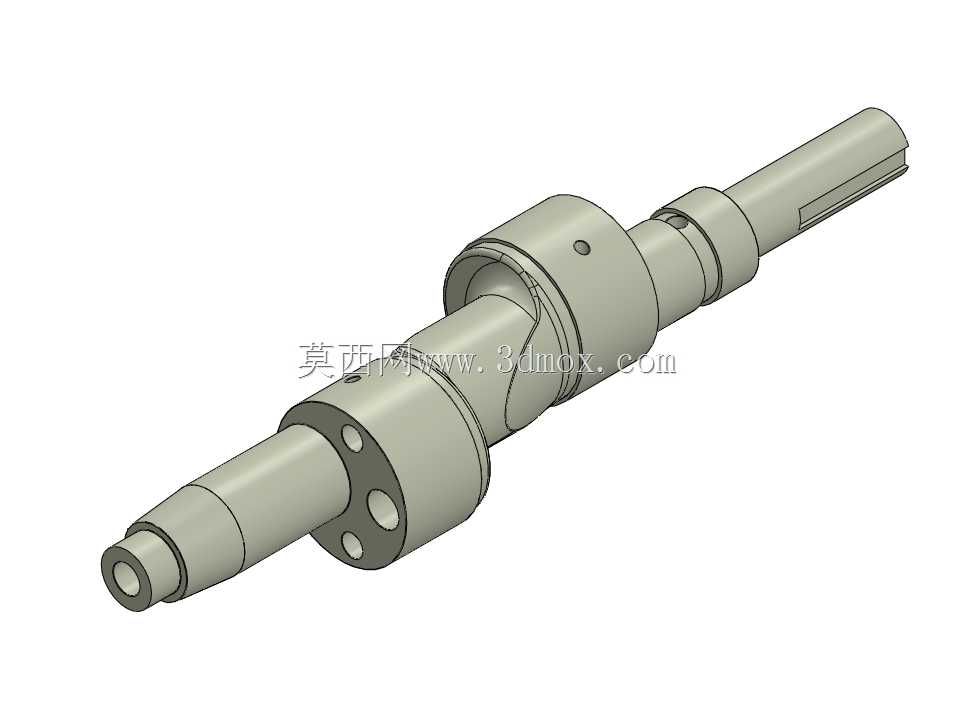

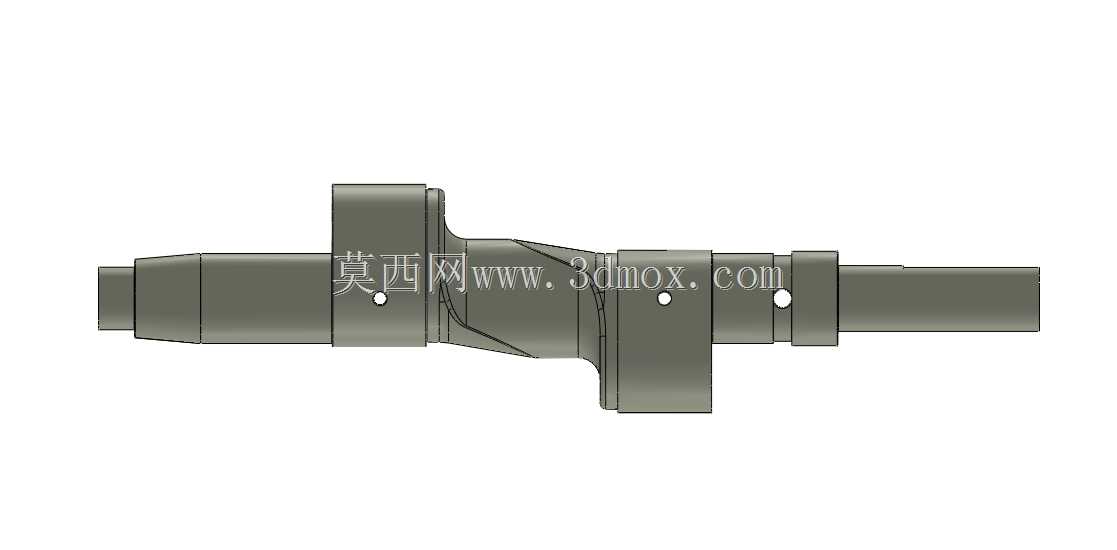

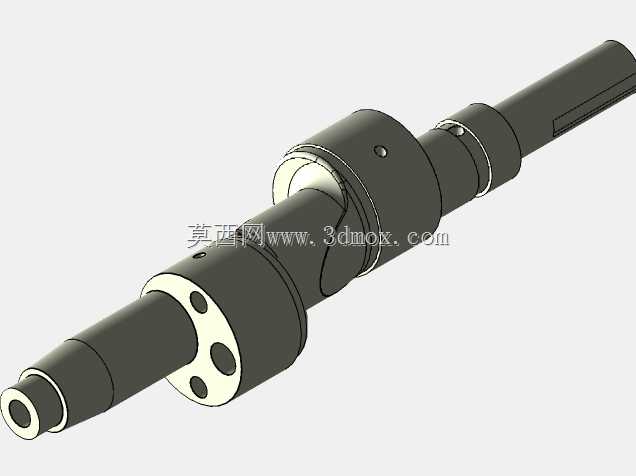

　　从功能特性来看，这套结构完整还原了转子本体、穿装转轴、定位紧固件三个核心部分的配合关系：转子本体采用偏心轮廓设计，型面加工精度直接决定其与腔体内壁的密封贴合度，因此建模过程中对转子各段偏心圆弧的衔接处做了连续相切处理，避免型面出现拐点导致运行卡滞或密封失效；穿装转轴采用阶梯轴结构，不同轴段分别对应转子定位段、轴承安装段、动力输出段，其中动力输出端加工有键槽结构，可通过平键实现与外部动力输入端的扭矩传递，避免轴与传动件之间出现打滑；配套的紧固件采用沉孔式安装设计，螺钉头完全沉入转子端面的沉孔内，不会突出转子端面干扰转子与腔体端盖的配合间隙，同时沿转子周向均匀布置的螺钉孔，可保证转子与轴套部分的连接预紧力均匀分布，避免高速回转时因预紧力不均产生附加偏心载荷。

　　从设计思路层面，这套结构在建模时优先保证了各配合面的尺寸公差合理性：转子内孔与转轴定位段采用基孔制过渡配合，既可以保证装配时的同轴度定位精度，又不会出现过盈量过大导致装配困难的问题；转轴上的轴肩位置严格对应转子端面的定位基准，装配时转子端面贴紧轴肩即可实现轴向定位，不需要额外调整轴向间隙，降低现场装配的调试难度；转子上的螺钉孔位置做了动平衡校核，均匀分布的安装孔不会破坏转子整体的质量分布，减少高速回转时的不平衡量。

　　从外形尺寸与安装边界来看，转轴两端的轴承安装轴段直径、伸出长度均按照常规微型深沟球轴承的安装尺寸设计，可直接适配标准系列轴承，不需要定制特殊规格的支撑件；转子的最大回转直径、轴向宽度均控制在常规小型流体腔体的安装尺寸范围内，转子端面与端盖之间预留了合理的密封件安装间隙，可适配厚度1-2mm的平面密封垫片；转轴输出端的键槽尺寸符合标准平键的规格要求，外部联轴器、带轮等传动件可直接选型安装，不需要二次加工键槽。在实际结构验证过程中，这套结构的各零件不存在装配干涉问题，转子回转过程中，紧固件、轴肩等结构均不会超出转子的最大回转轮廓，不会与腔体内壁发生刮擦，同时各零件的结构工艺性较好，转子本体可采用棒料铣削成型，转轴采用常规车削、铣键槽工艺即可加工，紧固件为标准件可直接采购，不需要特殊加工工艺，适合小批量试制与量产场景的结构参考。
