传感器用安装固定推夹结构件

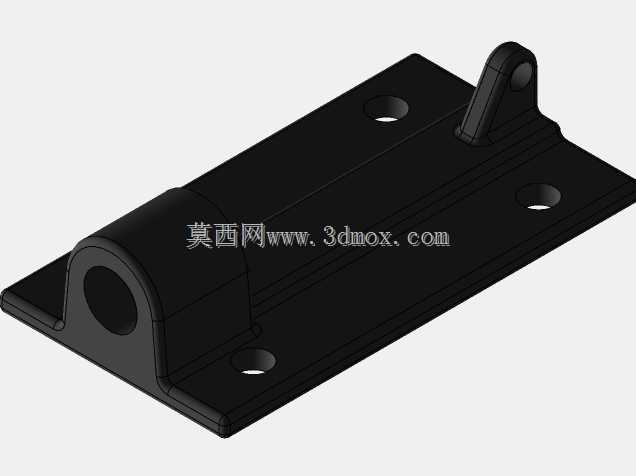

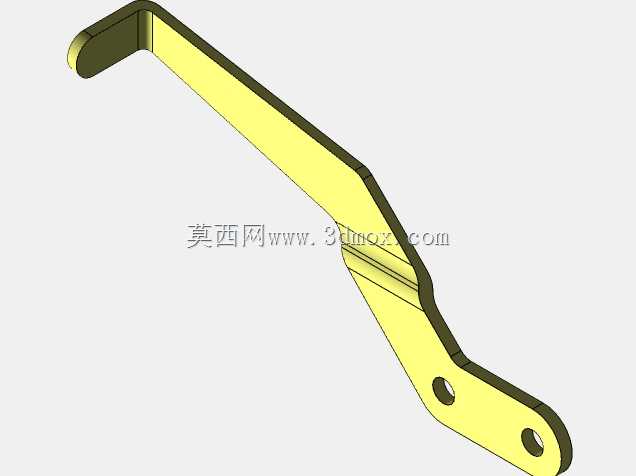

　　在工业传感检测类设备的装配环节中，这类推夹结构是承担传感器安装定位、行程传导的核心小件，常见于自动化产线的工件到位检测、位移量反馈、位置触发类工位，和光电、接近类传感器配套使用，把传感器的感应动作通过夹体的铰接结构传递到执行端，避免传感器直接和被测工件硬接触造成感应头磨损，延长检测元件的使用寿命。从结构设计逻辑来看，整个夹体采用一体化的基座加铰接耳布局，底部的安装板做了沉头安装孔设计，四个安装孔位分别布置在安装板的四个边角区域，沉孔深度刚好可以容纳内六角圆柱头螺钉的头部，安装完成后螺钉端面不会高出安装板平面，不会和周边运动的工件产生刮擦干涉。安装板的平面度公差控制在0.1mm以内，保证和设备安装基面贴合时不会出现翘曲，

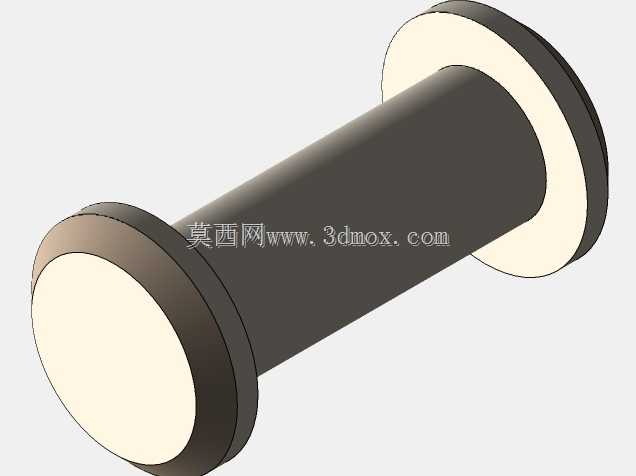

　　避免长期受交变应力出现固定松动。夹体中部的轴套孔是核心的运动配合部位，孔内壁的粗糙度要求达到Ra1.6，和配套的销轴采用间隙配合，配合间隙控制在0.02-0.04mm之间，既保证铰接转动时没有卡滞，也不会因为间隙过大造成动作传导的行程误差，影响传感器的触发精度。端部的铰接耳做了加厚处理，耳板两侧和夹体主体之间做了R角过渡，避免应力集中，在反复推压动作的工况下，不会出现耳板根部断裂的问题。夹体的整体外形做了倒角处理，所有锐边都倒了C0.5的圆角，装配过程中不会划伤操作人员的手套或者手部，也不会刮伤配套的传感器线束。从安装边界来看，整个夹体的安装板长度适配常规的传感器安装支架间距，不需要额外在设备机架上打孔改制，

　　直接替换同规格的老旧夹件就能完成维护更换，适配性较强。在实际使用场景里，这类推夹往往配合复位弹簧使用，当被测工件移动到检测位置时，工件推动夹体绕中部销轴转动，夹体尾部的触发端压合传感器的感应头，输出到位信号；工件移开后，弹簧带动夹体复位，等待下一次检测循环。设计时特意把夹体的受力接触面做了加宽处理，接触面积比常规夹件大30%左右，即使工件的接触位置有小幅偏移，也能稳定推动夹体转动，不会出现滑脱漏触发的问题。夹体的材质选用常用的中碳钢做发黑处理，表面有一定的防锈能力，同时刚性足够，在频繁的往复推压动作下不会出现塑性变形，长期使用的形位公差保持性较好。和传感器的安装配合部位做了平面定位台，传感器安装时可以直接贴靠定位台锁紧，

　　不需要反复调整感应间隙，能大幅缩短现场装配的调试时间。铰接部位的销轴孔两端做了倒角，装配销轴时可以顺畅导入，不需要敲击就能完成组装，降低装配的作业难度。整个结构没有多余的冗余设计，所有的结构特征都服务于动作传导和安装固定的核心功能，没有为了外观增加不必要的曲面或者装饰结构，完全面向工业场景的实用需求设计，在常规的自动化装配线、物流分拣线、加工中心的工件检测工位都能适配使用。
