剪式千斤顶Z向移动长轴机械零件

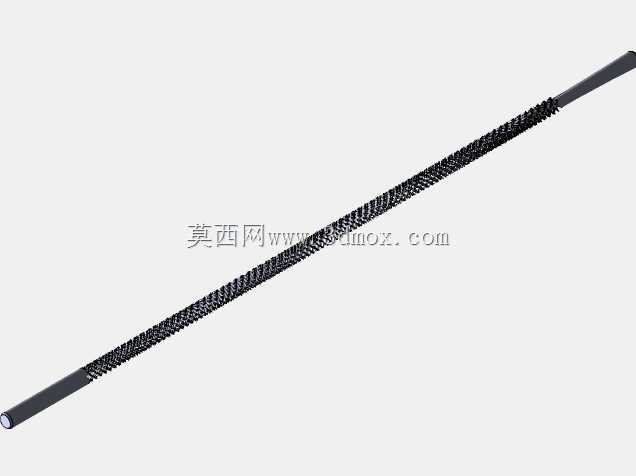

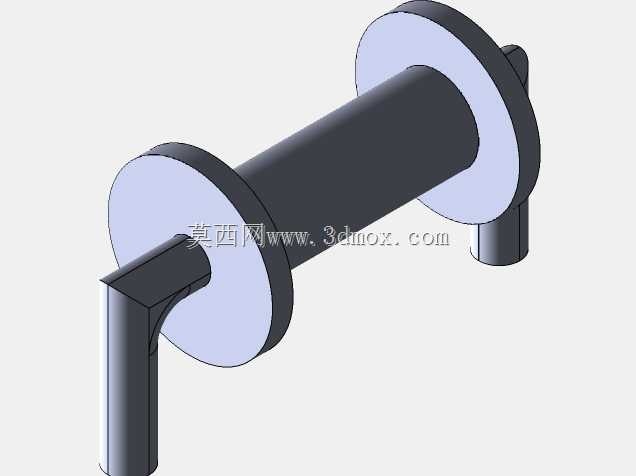

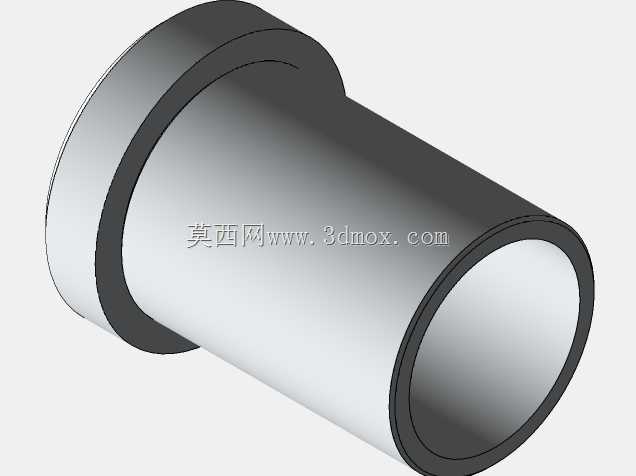

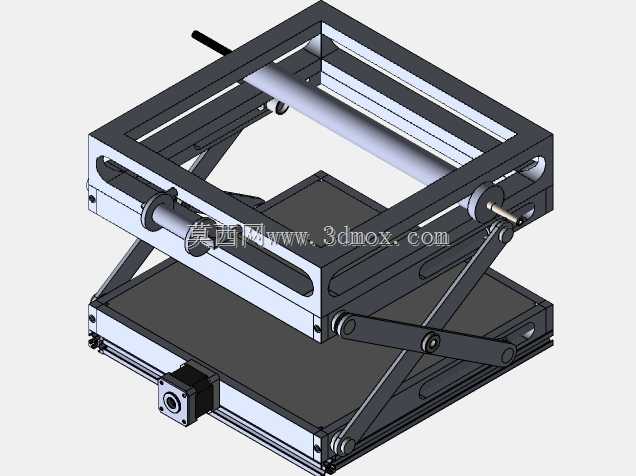

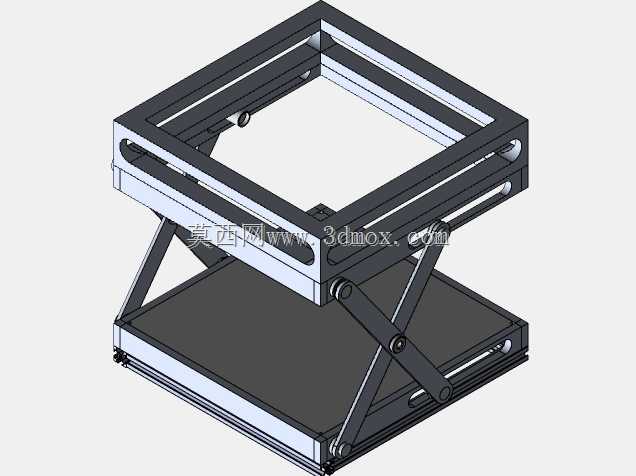

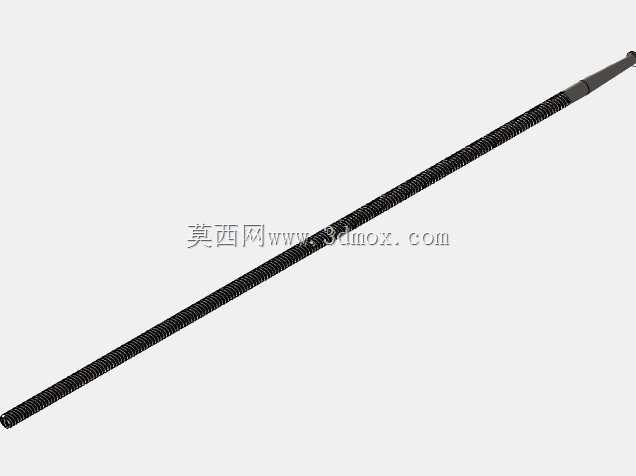

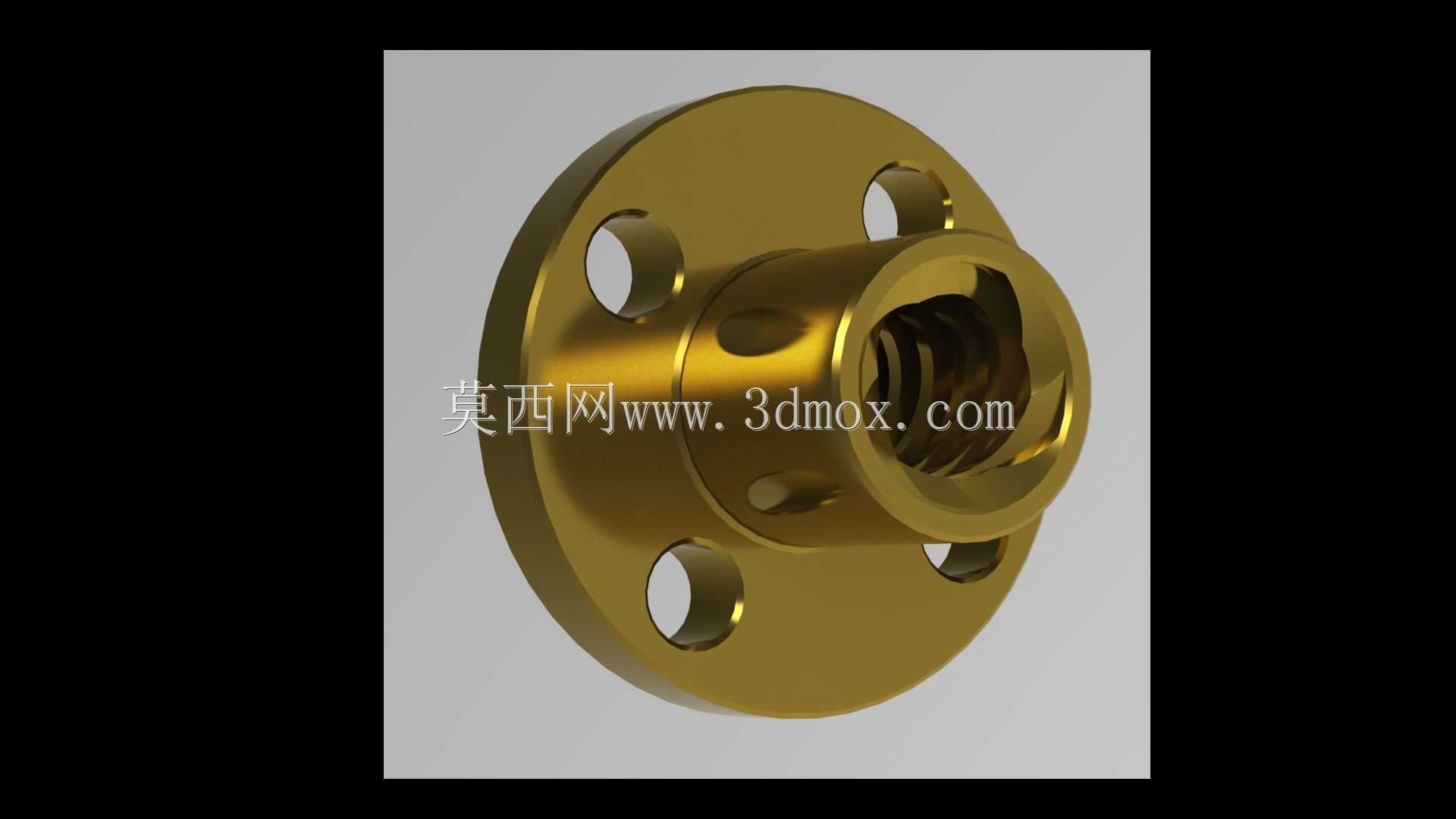

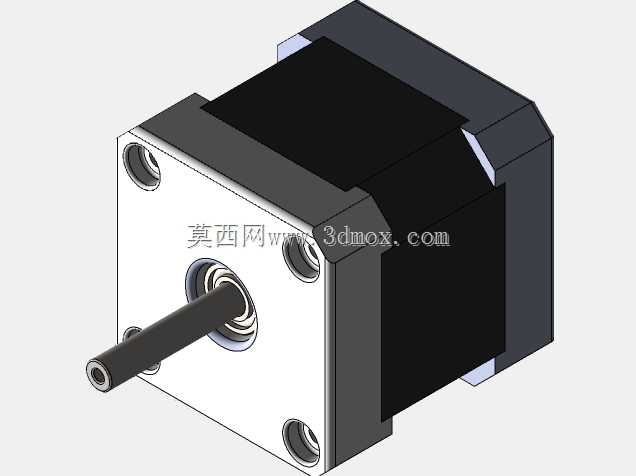

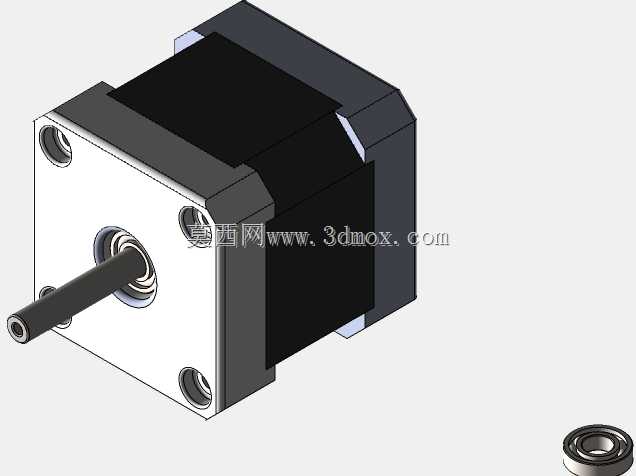

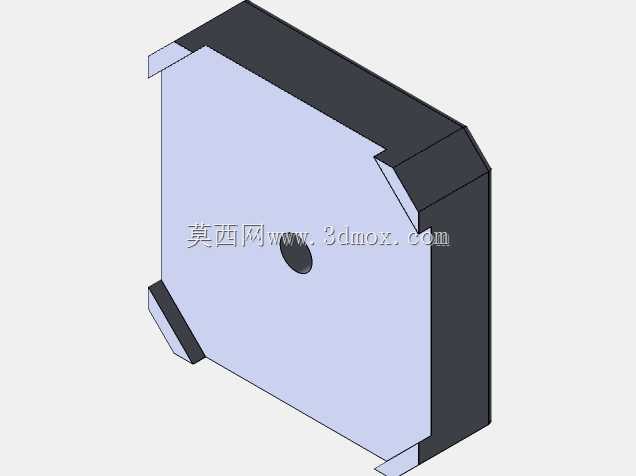

　　在车载应急维修、小型设备顶升作业场景里，剪式千斤顶的Z向移动长轴是承担载荷传递、运动导向的核心零件，日常换胎、设备调平这类工况下，这个零件的结构合理性直接决定了顶升过程的顺畅度与承载可靠性。做这个零件的三维设计时，首先要匹配剪式千斤顶的交叉臂开合行程，轴体的有效长度需要完全覆盖剪臂从最低收拢位到最高顶升位的移动距离，避免顶升过程中轴端脱出剪臂滑槽，同时轴体的外径要和剪臂上的导向衬套内径做间隙配合，单边间隙控制在0.02-0.05mm之间，既保证滑动时无卡滞，又不会因为间隙过大出现顶升偏摆。

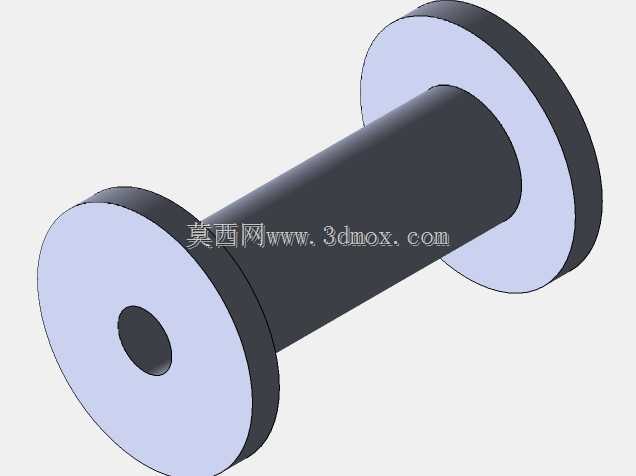

　　从结构上看，这个零件采用空心管状结构设计，并非实心轴，主要是考虑到剪式千斤顶本身需要控制自重，方便车载携带，空心结构在满足抗弯曲、抗剪切强度的前提下，能比同外径实心轴减重40%以上，同时轴的两端做了内孔倒角与轴端圆角处理，装配时可以快速对准衬套孔，不会刮伤衬套内壁的润滑层。轴体外表面的粗糙度要求控制在Ra1.6以内，表面做发黑防锈处理，适配车载存放时的潮湿、多尘环境，避免长期存放后轴体生锈导致滑动卡涩。

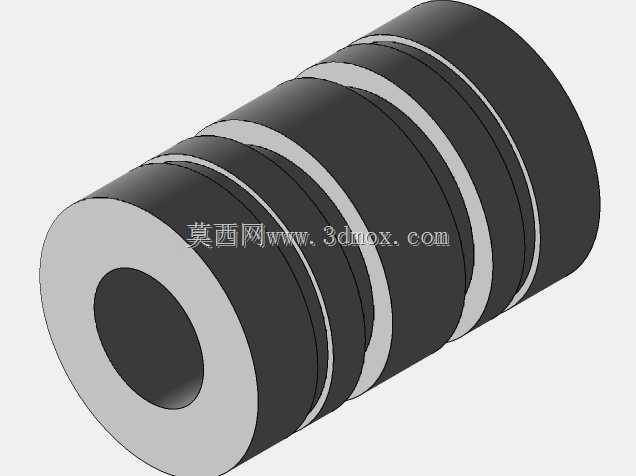

　　设计过程中需要重点校核轴的抗弯截面模量，按照剪式千斤顶额定载荷的1.5倍安全系数计算，确保在偏载顶升的工况下，轴体的弯曲变形量不超过0.1mm，不会因为变形导致剪臂运动卡滞。安装边界上，轴体两端需要配套限位卡簧槽，卡簧槽的位置距离轴端的尺寸要匹配剪臂外侧的限位空间，卡簧装入后能完全限制轴的轴向窜动，同时不会和剪臂外侧的结构产生运动干涉。轴的内孔直径设计也经过考量，既保证足够的壁厚满足强度要求，也可以在部分衍生型号中穿入锁紧插销，在千斤顶举升到指定高度后插入插销，形成机械锁止，避免液压或者螺纹结构失效导致的突然回落，提升作业安全性。

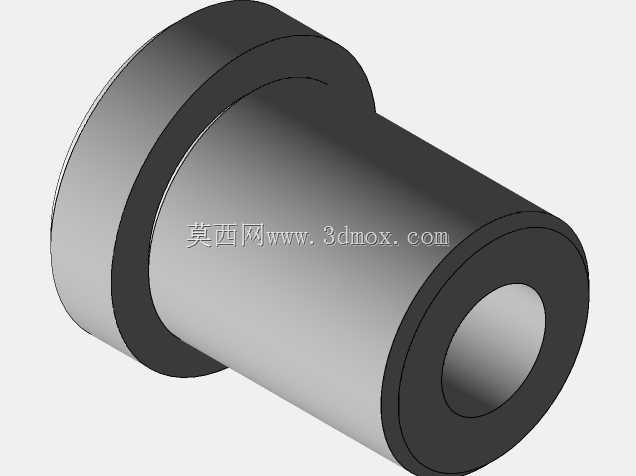

　　实际应用中，这个轴件和剪臂上的尼龙衬套配合，不需要额外加注润滑脂就能实现顺畅滑动，减少了日常维护的需求，轴体的直线度公差控制在0.03mm/100mm以内，保证剪臂开合过程中两侧受力均匀，不会出现单侧受力过大导致的剪臂变形。在做三维建模时，需要重点还原轴端的倒角、卡簧槽的尺寸精度，以及空心内孔的同轴度要求，这些细节直接影响后续零件加工后的装配适配性，很多新手建模时容易忽略卡簧槽的退刀结构，导致加工时刀具无法切出标准槽型，装配后卡簧无法完全卡入槽内，使用过程中存在轴窜脱出的风险。另外轴体外径的尺寸公差选用h7级，和衬套的H8公差形成基轴制间隙配合，适配不同批次衬套的尺寸公差波动，降低装配时的选配难度，适合批量生产的工艺要求。
