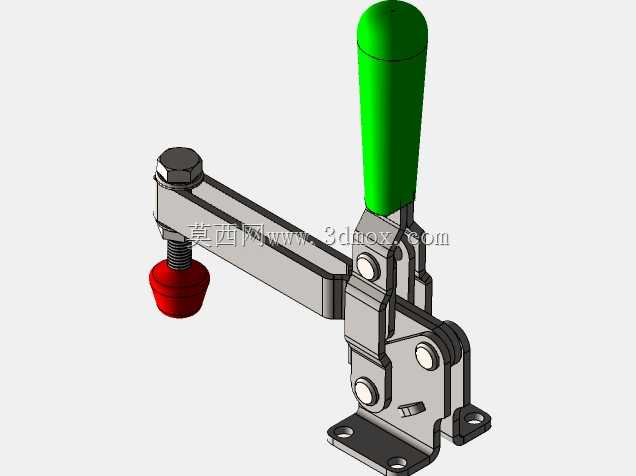

立式手动快速压紧拨动夹具结构

　　这款手动拨动式压紧夹具，是工装治具领域应用极广的标准压紧执行件，在小件焊接工装、电子元件组装定位、木质工件胶合固定、小型钣金件折弯定位、注塑件水口冲切辅助定位等场景中，都能看到这类结构的身影。区别于螺纹旋压式的压紧结构，它依靠肘节连杆的过死点锁止特性实现快速压紧与释放，单次操作的压紧或松脱动作仅需扳动一次手柄即可完成，操作行程短，锁紧后不会因为加工过程中的振动出现松脱，相比传统的螺栓压板压紧方式，单件装夹的辅助时间能缩短七成以上，非常适合小工件批量加工的高频次装夹工位使用。

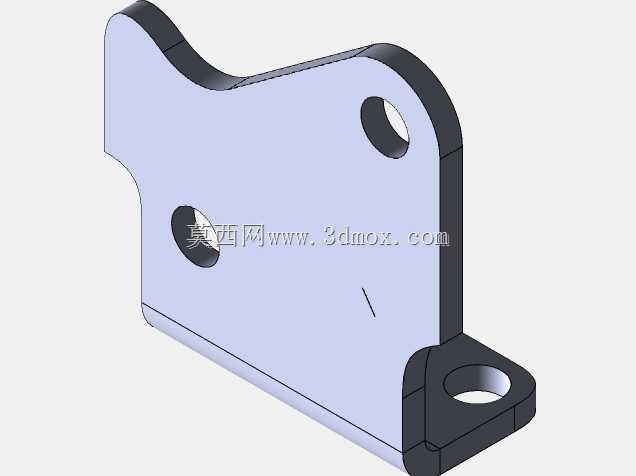

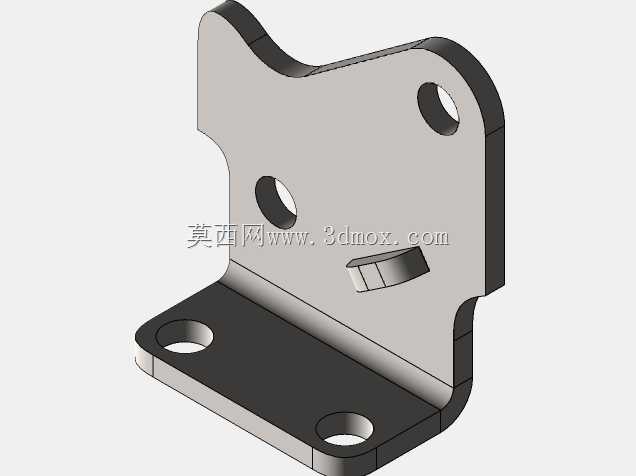

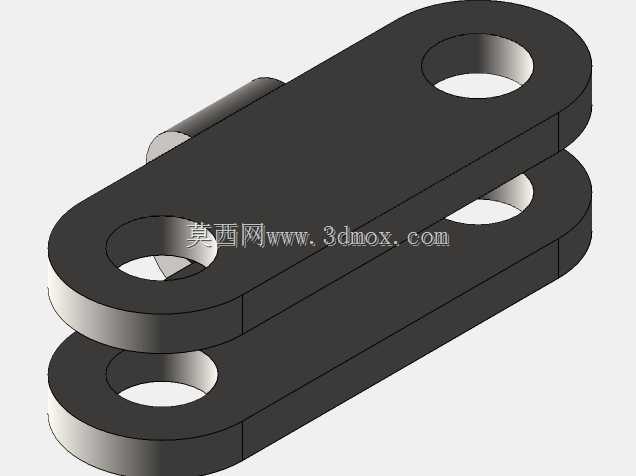

　　从结构设计逻辑来看，整个夹具的受力路径经过了多轮迭代优化：底座采用带安装孔的法兰式结构，两个沉头安装孔的孔距按照行业通用的安装规范设定，安装时可以直接通过内六角螺栓固定在工装基板或者工作台面上，底座的底面做了0.02mm的平面度加工要求，保证安装后整个夹具不会出现倾斜，压紧力的输出方向始终垂直于工件的被压紧面。连杆组部分采用多片叠铆的铰接结构，所有铰接销轴都做了表面淬火处理，表面硬度达到HRC45-50，长期反复扳动也不会出现铰接孔磨损失圆的问题，避免使用一段时间后出现压紧间隙过大、锁止失效的问题。

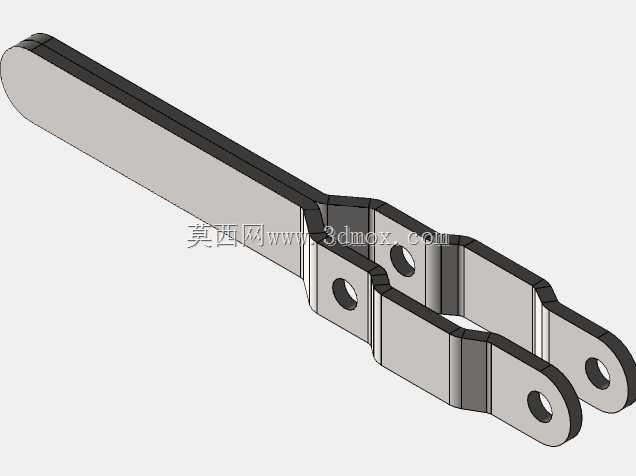

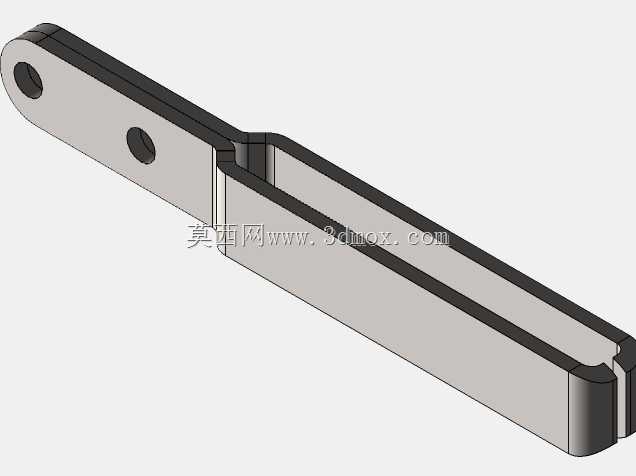

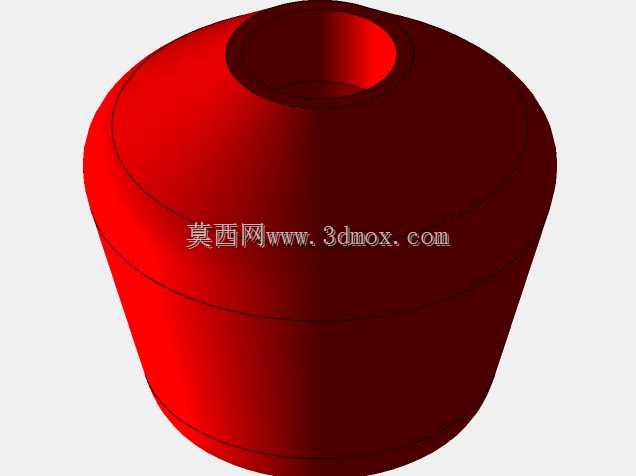

　　操作手柄部分采用了包覆式的绝缘握套，握套的外形按照人手握持的弧度做了收腰设计，表面做了防滑的纹理处理，操作人员长时间扳动操作也不会出现磨手的问题，握套和金属手柄杆之间采用过盈配合压装，不会因为频繁扳动出现握套松脱打转的情况。压头部分采用了可调节的螺纹结构，压杆上的细牙螺纹可以根据被压紧工件的实际高度自由调整压头的伸出长度，调整范围覆盖0-20mm的高度差，能够适配不同厚度工件的压紧需求，压头的端部采用红色的聚氨酯软质材质，硬度控制在邵氏60度左右，压紧时既能够提供足够的摩擦力防止工件滑移，又不会在工件表面留下压痕，对于表面质量要求高的阳极氧化件、喷涂件、抛光件的装夹非常友好，不会破坏工件的成品表面。

　　在安装边界上，这款夹具的整体安装占用空间非常紧凑，底座的横向宽度不到40mm，纵向长度不到70mm，即使在排布非常密集的多工位组合工装上，也可以灵活布置多个压紧点，不会出现相邻夹具的操作干涉问题。手柄扳动到锁止位置时，手柄的竖直高度控制在180mm以内，扳动到松脱位置时，压头的抬起高度超过35mm，足够给工件的取放留出充足的操作空间，不需要额外拆卸压头就可以顺利取放工件。整个结构的锁止临界点做了冗余设计，当手柄扳动到过死点位置3度左右的位置就会自动锁止，即使操作人员扳动手柄时没有推到最底部，也能够保证可靠的压紧力，不会出现假锁的情况。压紧力的输出经过杠杆比换算，在人手施加150N左右的扳动力时，压头端可以输出最大1200N的压紧力，足够应对绝大多数小型工件的装夹需求，不管是需要承受铣削加工的切削力，还是焊接过程的工件应力变形，都能够保证工件的定位位置不发生偏移。

　　在实际的设备改造场景中，这类夹具还可以根据使用需求做定制化改型，比如在手柄位置加装气缸驱动接口，就可以改造成气动压紧的自动化夹具，适配自动化生产线的自动装夹需求；也可以在压头位置加装检测触点，配合传感器实现压紧到位的信号检测，接入设备的安全联锁回路，避免工件没有压紧时设备启动造成的安全事故。整个夹具的所有金属零部件都做了镀锌钝化处理，在常规的车间环境下长期使用也不会出现锈蚀问题，铰接位置预留了润滑脂注入口，定期加注少量润滑脂就可以保证机构操作的顺畅性，日常维护成本极低，不需要复杂的保养流程就可以实现长期稳定的工作。
