齿轮传动式机械夹持执行末端结构

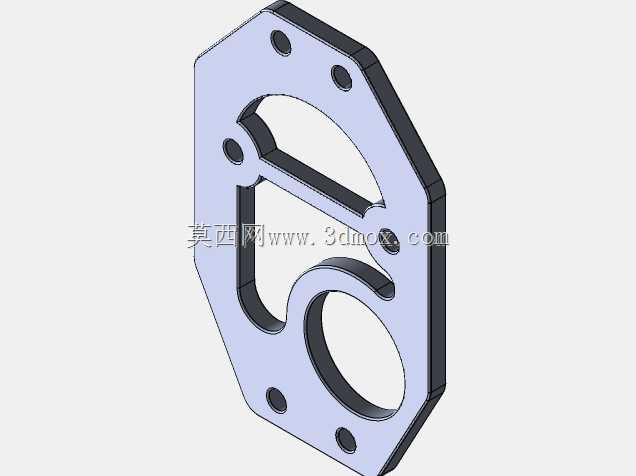

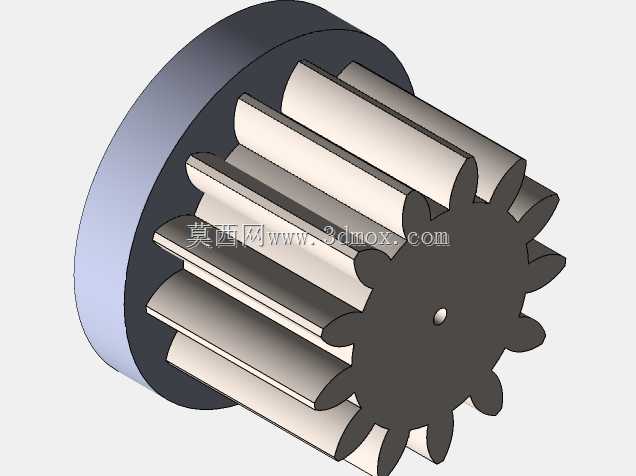

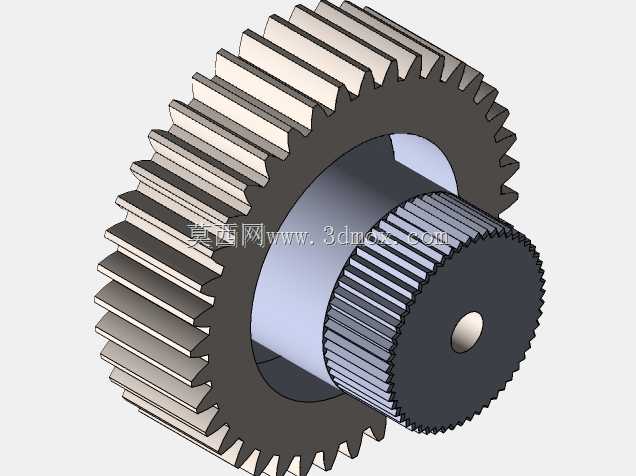

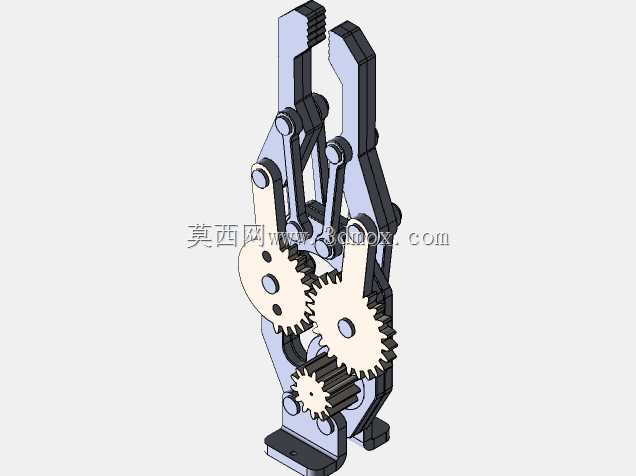

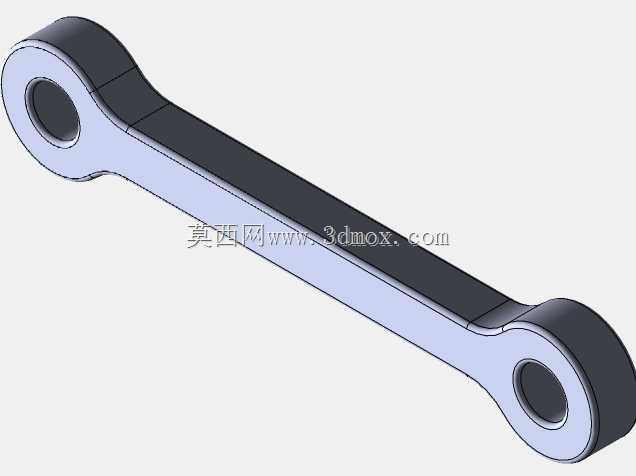

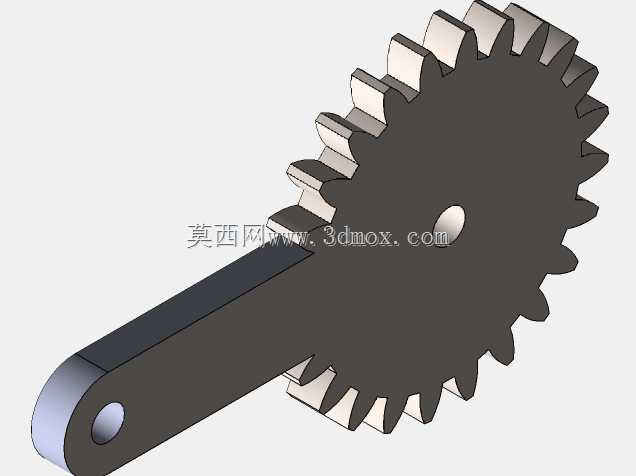

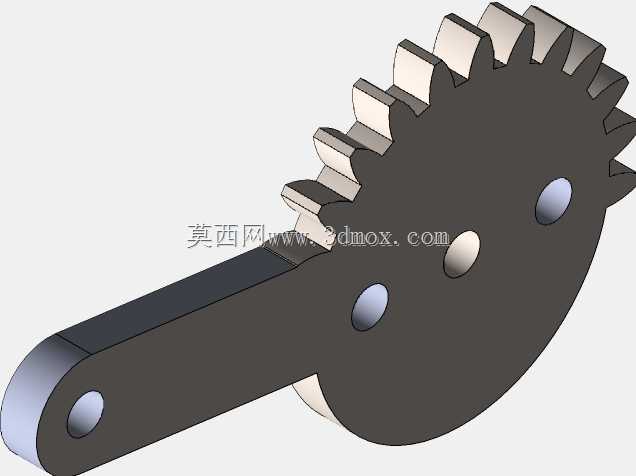

　　这款齿轮联动的夹持执行结构，主要适配小型自动化拾取、分拣工位的末端作业需求，在3C电子小零件转运、实验室样本夹取、轻工行业小件物料上下料场景中都能适配，区别于常规气动夹爪的气源依赖特性，这套结构通过齿轮啮合传递动力，仅需单路旋转动力输入即可实现两爪的同步开合动作，能在无气源配套的简易自动化台架上直接部署。从结构逻辑来看，设计时采用了三级齿轮啮合的传动路径，输入端的小齿轮同时驱动两侧对称布置的大直径传动齿轮，每侧传动齿轮通过铰接连杆与夹爪臂做刚性连接，齿轮转动的角位移通过连杆转化为夹爪绕固定销轴的摆动，最终实现两夹爪的对中夹持动作，整套传动链的啮合间隙控制在0.02mm以内，能保证开合过程中两爪的同步度偏差不超过0.1mm，

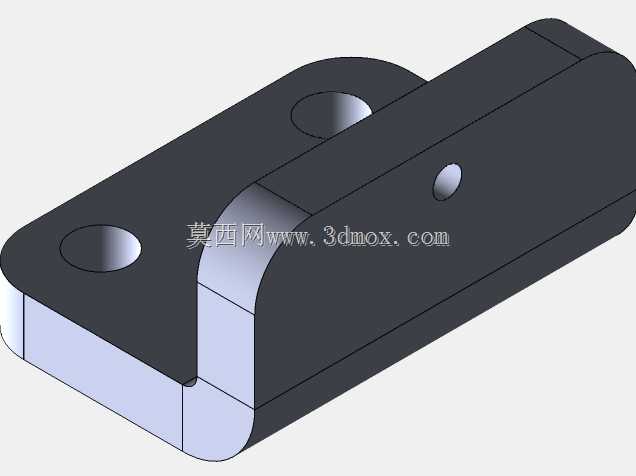

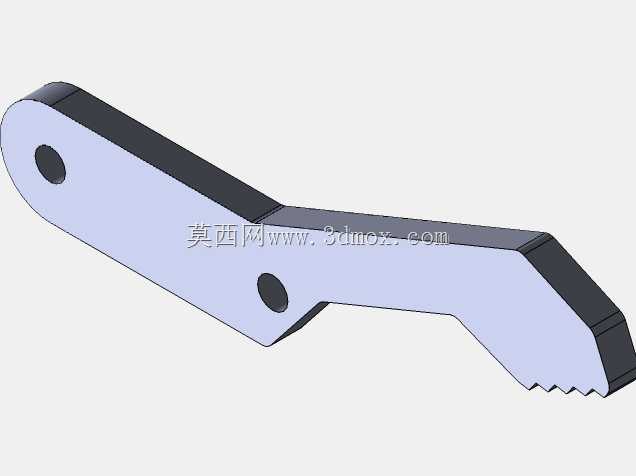

　　避免夹持偏载导致的工件脱落问题。夹爪的夹持面做了阶梯式齿形结构，不同高度的齿槽能适配直径3mm到25mm区间的圆柱类、方块类工件，齿面做了0.5mm的圆角过渡，不会刮伤工件表面的氧化层或涂装层。安装边界上，结构底部设计了标准的法兰连接座，安装孔位采用圆周均布的4个M4螺纹孔，孔位中心距30mm，能直接适配市面主流的小型直线滑台、SCARA机器人末端的安装接口，整套结构闭合状态下的整体宽度仅42mm，长度方向从安装面到爪尖的距离为118mm，在狭窄的作业空间内也能完成伸入拾取动作，不会和周边的工装治具产生运动干涉。结构的所有铰接销轴都采用了过盈配合加卡簧限位的固定方式，传动齿轮采用直齿圆柱齿轮设计，压力角取标准20度，模数0.8，

　　啮合重合度达到1.6，传动过程平稳无卡滞，连杆的铰接点位置经过运动学仿真优化，当夹爪完全张开时两爪尖的开口距离达到38mm，完全闭合时爪尖贴合间隙小于0.05mm，能稳定夹持薄至0.8mm的片状工件。考虑到长期往复作业的磨损问题，所有相对运动的铰接位置都预留了0.1mm的润滑脂储油间隙，日常维护时仅需在铰接点涂抹少量锂基脂即可满足上万次往复作业的耐磨需求，夹爪臂采用镂空式结构设计，在保证结构刚性的前提下将整体重量控制在180g以内，不会给搭载的运动轴带来过大的负载负担。在实际产线适配中，这套夹持结构可以搭配步进电机或者舵机作为动力输入，通过控制输入端齿轮的转动角度就能精准控制夹爪的开合度，针对不同尺寸的工件不需要更换夹爪，

　　仅需调整动力端的转动行程即可适配，相比定制化的夹爪结构具备更强的通用性，在小批量多品种的柔性生产工位上，能大幅减少夹爪更换的调试时间。结构的受力路径经过优化，夹持作业时的反作用力会通过夹爪臂、连杆、传动齿轮最终传递到底部安装座，齿轮啮合位置的受力方向始终沿齿轮切线方向，不会产生额外的径向载荷影响动力输入端的轴承寿命，在15N的加持力工况下，所有结构件的安全系数都能达到2.5以上，满足常规轻载作业的强度要求。
