液压回路原理结构设计方案

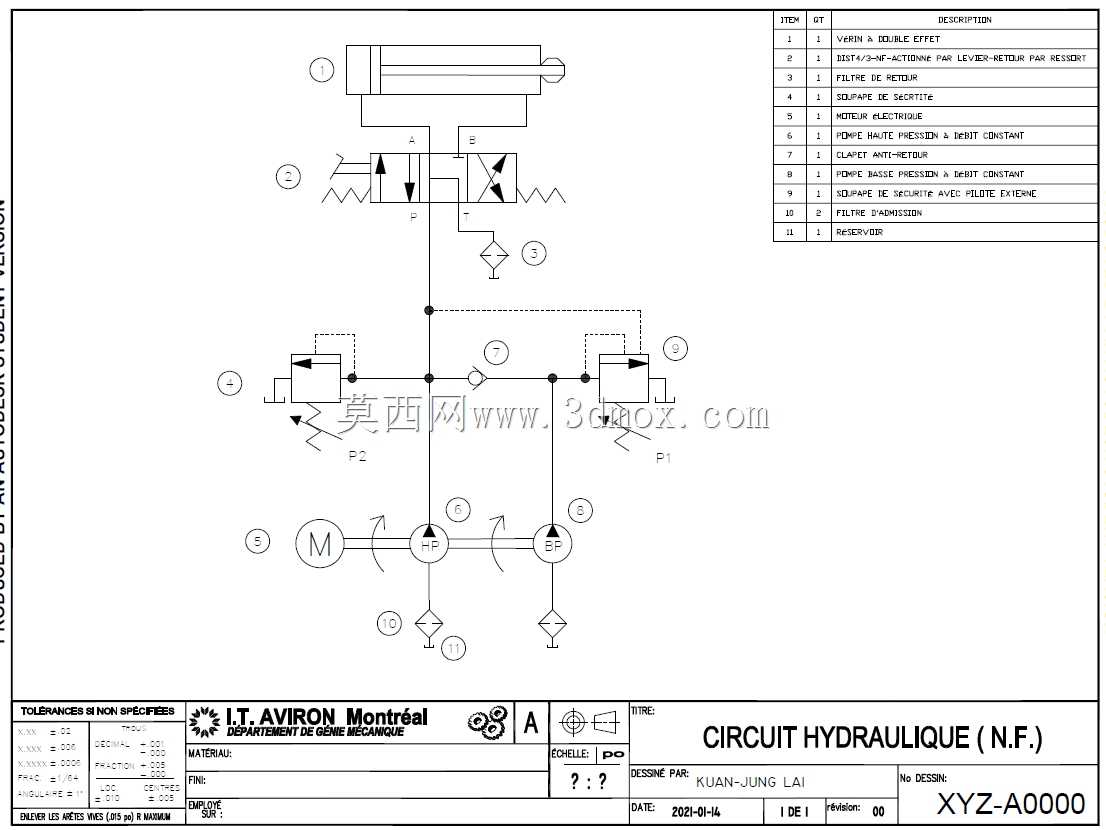

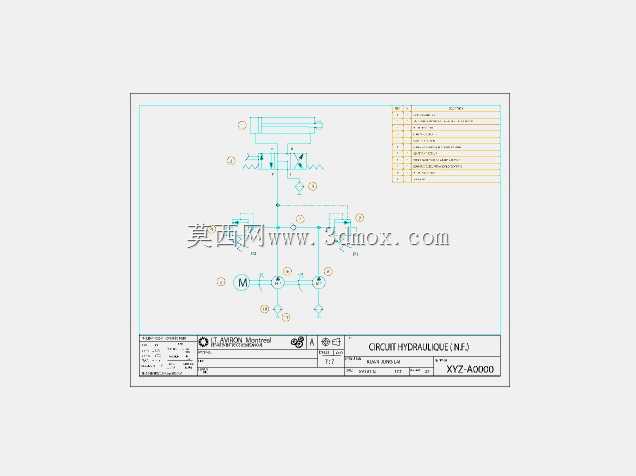

　　这套液压回路的设计，核心面向需要稳定双向驱动、带压力过载保护的工业液压执行场景，常见于机床进给驱动、工装夹具夹紧回路、小型工程机械的动作控制单元这类需要精准压力调控、换向平稳的工况中。从回路的元件排布逻辑来看，设计阶段优先考虑了执行元件的动作稳定性，最上方的双作用液压缸作为终端执行件，搭配三位四通换向阀实现伸出、缩回、中位停止三个基础动作位，换向阀的中位机能选择了封闭型结构，能在停止动作时锁死液压缸两腔油路，避免负载带动活塞杆窜动，这一点在垂直安装的液压缸场景下尤为重要，可省去额外的液压锁配置，简化管路布局。

　　回路中设置了两个溢流阀作为压力保护元件，分别对应泵源的两个工作压力等级，其中P2侧的溢流阀调定压力对应系统低压大流量工况，P1侧的溢流阀对应高压小流量工况，这种双泵供油的回路逻辑，能在执行元件空载快进时双泵合流提供大流量，缩短动作空行程时间，在工进阶段仅高压小流量泵供油，低压泵通过卸荷阀直接卸荷，减少系统无功发热，比单泵供油回路的能效提升近四成，很适合行程较长、负载变化区间大的执行机构。两个液压泵由同一台电机同轴驱动，泵的吸油口都设置了独立的吸油过滤器，避免油箱内的杂质进入泵体造成配流盘磨损，泵的压油侧分别设置了单向阀，防止高压侧油液倒灌冲击低压泵，这处细节在实际装机调试时能大幅降低泵的早期损坏概率。

　　从安装边界来看，这套回路的元件布局采用了板式集成的排布思路，所有阀类元件都可以安装在统一的集成阀块上，不需要复杂的外接管路，集成阀块的外形尺寸可根据所选元件的安装孔位确定，常规通径6的阀组搭配排量10mL/r和25mL/r的双泵配置时，阀块的长宽尺寸可控制在220mm×180mm以内，高度不超过120mm，安装时预留出阀件的操作空间、压力表的观测空间即可，不需要额外的超大安装工位。液压缸的安装尺寸可根据实际负载行程调整，常规100mm缸径、300mm行程的配置下，液压缸的伸出端安装耳轴到尾座铰接点的最小安装距为420mm，最大伸出长度为720mm，安装时需要保证活塞杆的运动方向与负载受力方向同轴度偏差不超过1mm/m，避免密封件偏磨造成内泄。

　　在功能特性上，这套回路还在换向阀的出口侧设置了单向节流阀，可分别调节液压缸伸出和缩回的运动速度，节流阀采用回油节流的调速方式，比进油节流的运动平稳性更好，能承受一定的负值负载，避免执行元件出现爬行现象。回路中的压力测点都预留了标准测压接头，可在调试时快速接入压力表检测各点压力，不需要额外拆卸管路。油箱的设计需要匹配双泵的总流量，常规配置下油箱有效容积不低于120L，吸油口距离油箱底部的高度不小于50mm，回油口必须插入液面以下，防止回油冲溅产生气泡混入油液，造系统气蚀、噪音增大的问题。

　　实际选型应用时，需要根据负载的最大推力确定高压泵的调定压力，根据快进速度要求确定双泵的总流量，溢流阀的调定压力需要比系统最大工作压力高10%-15%，避免溢流阀长期处于全开溢流状态造成油温过高。管路的通径选择需要匹配泵的流量，压油管路的流速控制在3-5m/s，回油管路流速控制在1.5-2.5m/s，吸油管路流速不超过1m/s，减少管路沿程压力损失。这套回路的结构逻辑成熟，元件都是行业通用的标准液压件，备件采购方便，维护难度低，适合作为中小型液压设备的基础动力回路使用，可根据实际工况在现有基础上叠加叠加式减压阀、液控单向阀等元件，拓展出保压、减压、多执行件顺序动作等功能，不需要对基础回路做大幅改动。
