复古NES有线游戏手柄结构设计

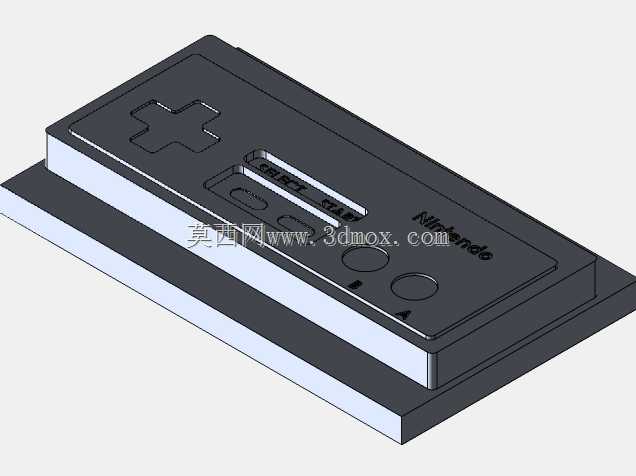

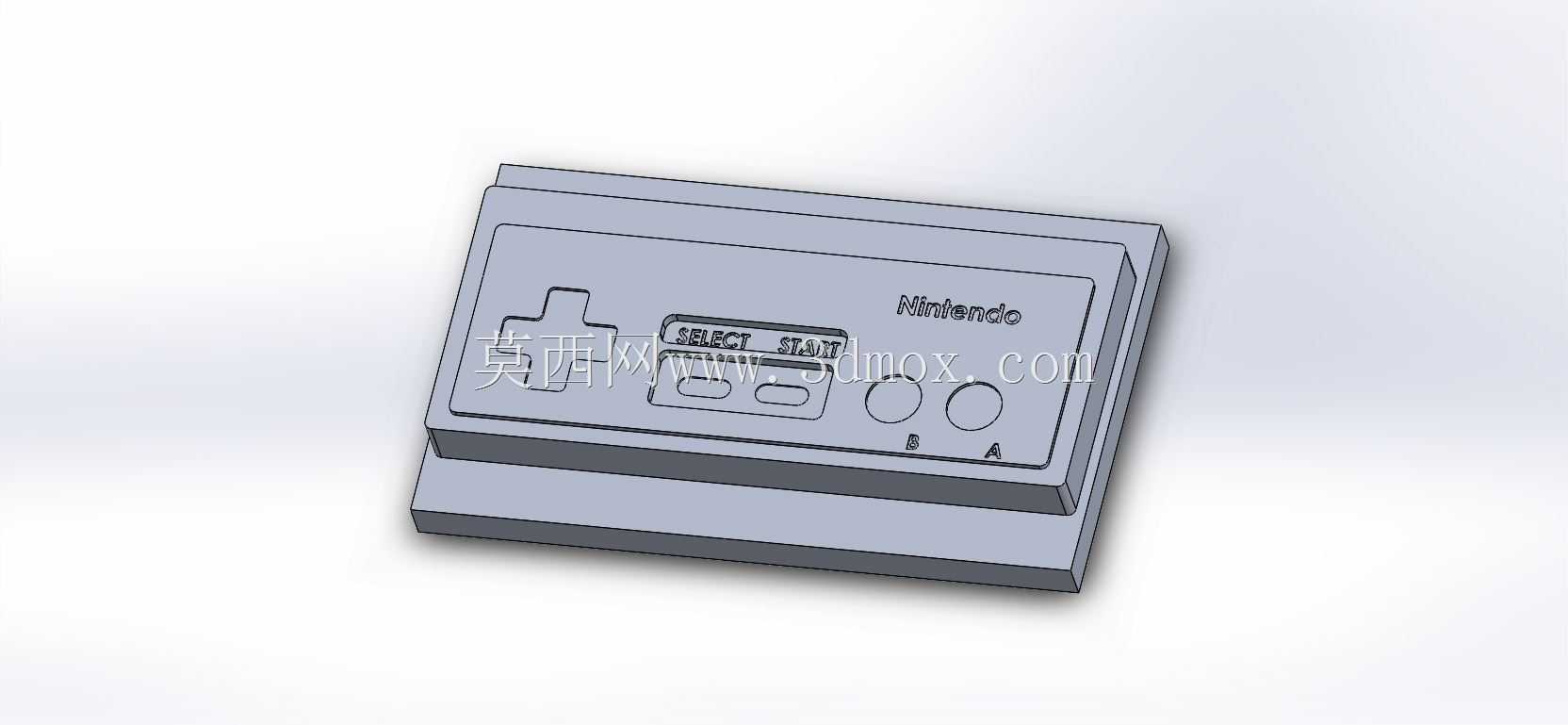

　　本次呈现的是经典NES有线游戏手柄的三维结构设计，这类手柄是早期家用电视游戏机的核心输入外设，即便在当下，也广泛应用于复古游戏体验场景、迷你复刻主机配套、怀旧主题电玩展陈、自制游戏硬件改装等领域，不少独立游戏开发者也会参考这类经典手柄的按键逻辑做复古风游戏的输入适配。从实际使用场景来看，这类手柄需要适配单手握持或双手持握的操作习惯，所有操作按键都要落在手指自然触控的舒适范围内，避免长时间游戏产生的手部疲劳，同时按键的触发行程要匹配早期8位机游戏的操作反馈逻辑，保证方向控制、功能按键触发的跟手性。

　　从功能特性来看，该手柄集成了十字方向控制键、SELECT选择键、START启动键、A/B两个动作功能键，完全匹配初代NES主机的输入协议逻辑，结构上预留了内部PCB电路板的安装空间、导电胶按键的放置槽位、外接线缆的出线固定位，外壳采用上下扣合的装配结构，不需要额外的复杂连接件就能完成组装，卡扣位置设计在壳体侧边隐蔽处，既保证装配后的结构强度，也不会破坏外壳的整体复古外观。十字方向键的结构做了圆弧过渡处理，边缘没有尖锐棱角，和拇指接触的面做了轻微内凹，贴合拇指指腹的自然弧度，按压时能清晰传递四个方向的触发反馈，不会出现斜向误触的问题。

　　设计思路上，整体还原了初代NES手柄的方正外观特征，同时在结构细节上做了工程化优化：壳体边缘做了0.5mm的圆角处理，避免注塑生产时出现飞边、应力集中的问题；按键孔位和按键本体之间预留了0.15mm的装配间隙，保证按键按压时无卡滞，同时间隙控制在合理范围，不会出现进灰、晃动异响的问题；内部的支撑筋位按照PCB板的实际尺寸布置，筋位高度刚好顶住PCB板背面，避免装配后电路板出现晃动，同时筋位做了偷胶处理，减少壳体注塑时的缩水变形概率。

　　外形尺寸与安装边界方面，整体壳体长宽尺寸控制在120mm×60mm区间，壳体整体厚度（含底部支撑底座）为25mm，这个尺寸刚好适配成年用户的手掌宽度，持握时手掌不需要过度张开；底部的支撑底座是为了展陈摆放设计，底座尺寸比上壳体单边宽3mm，放置在桌面时能保证稳定不倾倒，底座和上壳体采用定位柱配合的方式连接，定位柱直径2mm，插入深度3mm，装配后无松动。出线位置设计在壳体顶部居中处，出线孔做了圆角防护，避免线缆长期弯折出现外皮破损，线缆固定位在壳体内部设计了压线筋，装配时将线缆卡入筋位即可完成固定，不需要额外打胶或使用扎带，提升装配效率。

　　从结构可靠性角度来看，上下壳体的扣合位一共设计了6处，分别布置在壳体的四个角以及长边中点位置，每个扣位的扣合量为0.8mm，既保证扣合后壳体不会轻易脱开，也能在需要维修拆解时用普通撬片就能顺利拆开，不会损坏卡扣。按键的导电胶放置槽深度为2mm，刚好匹配标准3mm厚度的导电胶按键，按压行程控制在1.2mm，触发压力在60g左右，和初代手柄的按键手感保持一致。壳体表面没有多余的装饰纹路，仅在正面预留了品牌标识的丝印位置，丝印区域做了微凹处理，避免长期使用摩擦导致标识磨损。
