带孔铰接支座机械零件三维建模设计

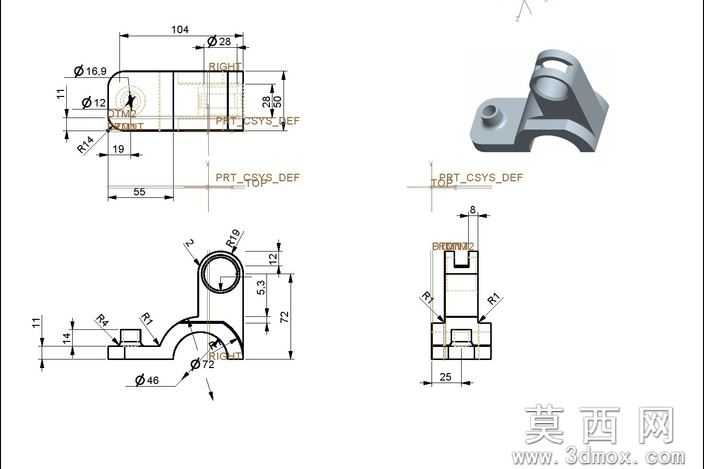

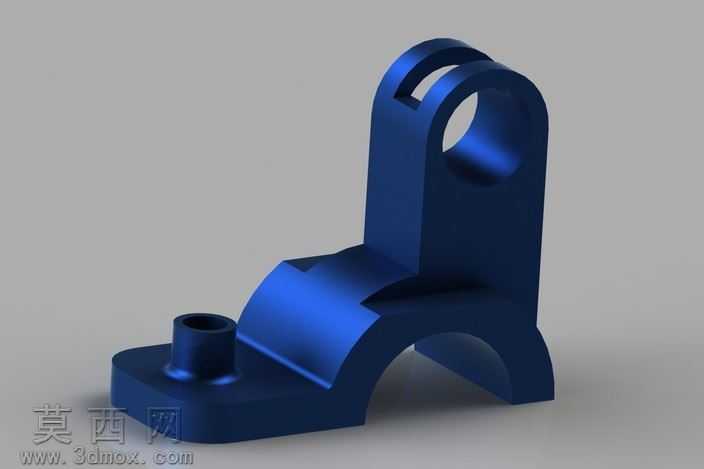

本次建模的是一款带孔铰接支座类机械零件，整体采用一体化铸造成型后机加工的结构设计思路，建模过程严格遵循二维工程图标注的尺寸公差与形位要求，在Pro/Engineer Wildfire5.0环境下完成全参数化建模。首先梳理零件的结构组成：零件下部为弧形安装基座，基座上设置有同轴的安装通孔，用于与配套部件实现铰接转动配合，基座侧边延伸出带定位凸台的平板结构，凸台上开设小直径安装孔，用于零件的定位与紧固；上部为带横向通孔的铰接耳座，耳座与下部基座通过弧形过渡筋板连接，既保证整体结构强度，又避免应力集中问题。建模流程首先以基准坐标系为参照，绘制下部基座的截面草图，通过拉伸命令生成基座主体，随后对基座的弧形轮廓、安装孔进行切除拉伸操作，完成基座部分的基础特征；接着绘制上部铰接耳座的截面，通过拉伸生成耳座主体，对耳座的横向铰接孔进行切除，同时对耳座与基座连接的过渡区域进行倒圆角处理，所有圆角尺寸严格匹配工程图标注的R1、R4、R14、R19等参数，保证结构过渡顺滑。建模过程中对零件的尺寸链进行逐一核对，包括总长度104mm、总高度72mm、各孔位的中心距19mm、55mm等关键尺寸，确保三维模型与二维图纸完全一致。材质方面预设为常用的工程铸铁材质，渲染时调整材质的粗糙度、反光度参数，还原铸铁零件的哑光金属质感，同时对模型的配合面、安装面进行单独的面属性设置，区分加工面与非加工面的视觉效果。结构设计上充分考虑零件的实际使用场景，铰接孔的位置精度、安装基座的贴合面平面度都在建模时预留了合理的工艺余量，筋板的厚度与弧度设计经过结构强度校核，能够满足常规铰接工况下的载荷要求，整体模型可直接用于后续的工程分析、装配模拟以及数控加工编程使用，也可作为机械设计初学者练习参数化建模、识图绘图的典型教学案例。
