多股绞合彩色电线外皮结构三维设计

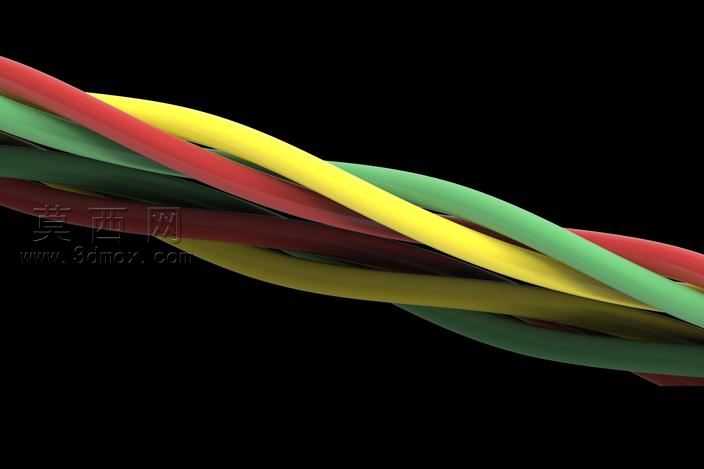

本作品为多股绞合电线外皮的三维参数化设计成果，建模阶段采用SolidWorks软件完成全流程构建，首先通过扫描特征生成单根电线的基础实体，针对每根线体的外皮轮廓绘制精准的截面草图，设定沿螺旋路径的扫描参数，匹配多股线缆绞合的真实节距与扭转角度，确保四根不同颜色的线体绞合后无干涉、贴合度符合实际线缆的生产工艺标准。材质渲染环节分别为红、黄、绿、棕四色线体的外皮赋予哑光橡塑材质，调整材质的粗糙度、反光度参数，还原PVC绝缘外皮的真实质感，背景采用纯黑底色突出线缆本身的色彩层次与绞合纹理，渲染时添加柔和的侧方光源，凸显线体表面的曲面弧度与绞合形成的自然光影过渡，让整体视觉效果贴近实物拍摄的呈现质感。结构设计上严格遵循常规低压电线的绞合规范，每根线体的外皮厚度均匀一致，绞合过程中线体的形变控制在合理范围内，既还原了多股电线绞合后自然的螺旋形态，也保留了绝缘外皮的结构完整性，未出现外皮破损、线芯外露的不合理结构。设计思路围绕电气布线场景中线缆的真实形态展开，摒弃了简化的直线线缆建模方式，重点还原多股线绞合的空间扭转关系，通过参数化控制可快速调整绞合节距、线体直径、外皮厚度等关键参数，适配不同规格的多股电线建模需求，模型同时导出了STEP通用格式，可兼容多数三维工程软件，方便用于电气装配模拟、布线场景展示、产品宣传素材制作等不同场景，模型的曲面连续性达标，无破面、重叠面等建模问题，可直接用于后续的工程装配、干涉检查等工作环节。
