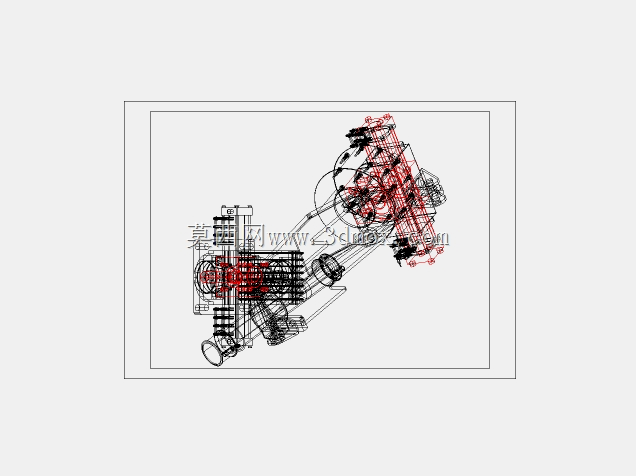

工业传感配套夹持执行机构线框结构

项目分类:通用机械零部件 发布时间:2022-03-03 ID:574628
  • 工业传感配套夹持执行机构线框结构

  在工业自动化检测、精密装配、物料分拣等场景中,这类与传感器配套的夹持执行机构,是完成工件定位、信号触发、动作执行联动的核心衔接部件,并非独立的通用夹具,其结构设计完全围绕配套传感单元的触发逻辑、夹持行程、负载适配展开,很多刚接触非标设计的工程师容易忽略这类夹持结构与传感器的匹配边界,导致现场调试时出现触发滞后、夹持打滑、信号误判等问题。从线框结构能看出,这套夹持机构采用对称式双夹臂布局,夹臂的铰接点位置经过反复调校,驱动端的动力传递路径做了等比行程设计,保证两侧夹臂开合角度完全同步,不会出现单侧偏摆导致的工件夹持偏移,这种设计在需要配合位移传感器、压力传感器做夹持力反馈、到位检测的工位上尤为重要,一旦夹臂同步性偏差超过0.1mm,配套的传感单元就会采集到错误的位置数据,直接影响整条产线的动作逻辑判断。

  设计这套结构时,首先要明确安装边界,其主体安装基座的孔位是按照工业标准铝型材安装间距做的适配,可直接固定在40系列或30系列工业铝型材搭建的工装架上,不需要额外做转接板加工,夹臂的开合行程覆盖了常见的小型轴类、盘类、异型电子元器件的夹持尺寸范围,最大开合状态下夹臂末端间距不超过120mm,闭合状态下最小夹持直径可到8mm,能适配大部分轻工装配、电子检测工位的工件尺寸需求。夹臂与驱动端的连接采用了浮动铰接结构,不是刚性锁死,这种设计的好处是当工件存在尺寸公差时,夹臂可以通过微小的浮动量自适应贴合工件表面,避免刚性夹持造成的工件表面压伤,同时也能保证配套的压力传感器采集到的夹持力数据更线性,不会因为刚性接触产生的冲击力造成传感器数据跳变。

  从结构的走线布局能看出,配套传感器的安装位直接集成在夹臂的固定基座上,不需要额外做传感器安装支架,传感器的检测端面正对夹臂的动作触发位,当夹臂闭合到设定的夹持位置时,夹臂上的触发块刚好进入传感器的检测区间,直接输出夹持到位信号,这种集成式设计减少了外部支架的装配误差,传感器的触发精度可以控制在0.05mm以内,比外置支架安装的触发精度提升了近一个量级。在实际应用场景中,这类夹持机构常配套在自动化检测线的工件上料工位、精密装配线的零件取放工位、实验室检测设备的试样固定工位,比如在小型轴承的精度检测工位上,这套夹持机构可以配合位移传感器,在夹持轴承外圈的同时,触发传感器检测轴承的径向跳动数据,整个动作流程不需要额外的触发开关,夹持动作和信号采集同步完成,能大幅缩短单工件的检测节拍。

  结构的受力路径做了专门的优化,驱动端的作用力通过中部的连杆结构均匀分配到两侧夹臂,夹臂的受力截面做了加厚处理,在最大夹持力状态下,夹臂末端的形变量不超过0.02mm,不会因为夹持形变影响传感器的检测精度。铰接位置的轴孔配合选用了间隙配合公差,配合面做了耐磨处理,长时间往复开合动作下不会出现铰接点旷量,避免因为机构磨损导致的传感器触发位置偏移。整个机构的外形轮廓做了倒角处理,没有突出的尖锐结构,安装时不会刮擦周边的线缆或者其他设备部件,整体的安装厚度控制在80mm以内,在狭小的设备内部空间也能完成布置,不会和周边的运动部件产生干涉。

  很多工程师在选型这类夹持结构时,往往只关注夹持力和行程参数,忽略了和配套传感器的匹配性,这套结构在设计之初就把传感器的安装、触发、走线全部整合到主体结构中,不需要后期二次改造,拿到三维模型后可以直接根据实际工位的工件尺寸微调夹臂末端的夹持口形状,就能快速适配不同的工件夹持需求,大幅缩短非标设计的周期。夹臂末端的夹持口采用可拆换设计,针对不同材质的工件,可以更换橡胶垫、尼龙垫或者金属夹持头,不需要更换整个夹臂结构,维护成本更低,同时也能避免不同材质工件夹持时出现的夹伤、打滑问题。驱动端的接口采用标准的动力连接尺寸,可以适配常用的笔型气缸、微型电动推杆作为动力源,不需要做额外的转接加工,适配性更强。在实际调试时,只需要调整驱动端的行程限位,就能匹配不同直径工件的夹持需求,对应的传感器触发位置也会随夹臂动作同步调整,不需要重新校准传感器的安装位置,现场调试的效率更高。
