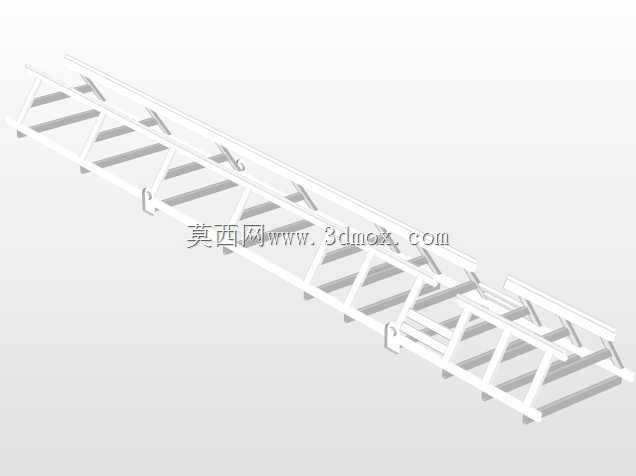

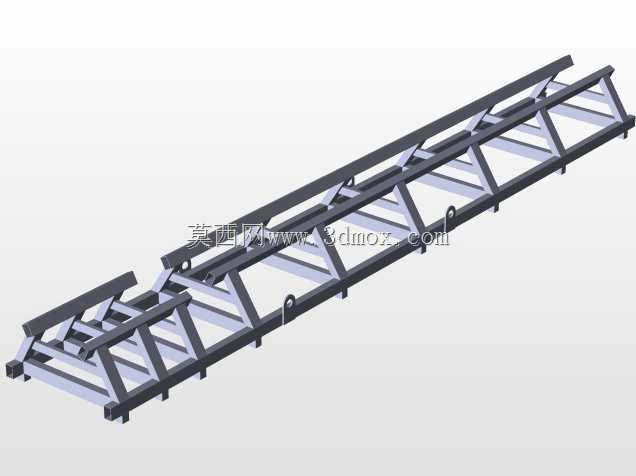

这套桁架式承载结构主要配套立式涡轮机安装使用,常见于中小型水力发电站、工业流体输送泵站的设备安装场景,作为涡轮泵组的底部承载基础,承担设备自重、运行振动载荷以及介质输送过程中的动态冲击力,是保障立式涡轮类设备长期稳定运行的核心支撑构件。从结构设计逻辑来看,整体采用空间桁架构型,主承重梁沿设备长度方向通长布置,多组斜向腹杆按照三角稳定原理交叉排布,相比传统整块式混凝土基座或焊接箱型基座,在同等承重能力下自重可降低四成以上,同时桁架的镂空结构便于后期运维人员对设备底部管路、紧固件进行检查维护,也能减少设备运行时的结构共振传导。设计过程中优先考虑了安装边界的适配性,基座上预留的安装吊耳位置与立式涡轮机的底部安装孔位完全对应,无需现场二次打孔即可完成设备对位安装,基座底部的支撑脚预留了地脚螺栓连接位,可直接固定在混凝土浇筑的设备平台上,横向与纵向的尺寸偏差控制在毫米级,避免安装时出现设备对位偏移的问题。从功能特性上看,桁架杆件之间的连接节点采用满焊工艺处理,每个节点的受力都经过载荷验算,能够承受设备满负荷运行时产生的纵向压力与横向扭转力,斜向腹杆的排布角度经过优化,既可以分散垂直方向的承重载荷,也能抵消设备启动、停机瞬间产生的水平方向冲击力,避免长期运行后出现结构变形。在实际工程应用中,这类桁架式基座相比传统安装基础,施工周期更短,不需要在现场进行长时间的混凝土养护,构件可在加工厂预制完成后直接运输到现场组装,尤其适合场地空间有限、运维通道狭窄的泵站或发电车间使用,镂空的结构形式也不会积聚设备运行时滴落的润滑油或冷凝水,能长期保持基座区域的干燥整洁,减少结构锈蚀的概率。设计时还充分考虑了载荷传递路径,设备运行时的振动会沿着主承重梁分散到各个腹杆,再通过底部支撑脚均匀传递到地面基础,不会出现局部应力集中导致的结构疲劳问题,杆件的截面选型匹配对应位置的受力大小,非主要承重区域的杆件在满足强度要求的前提下适当减小截面,进一步控制整体结构的自重与材料成本。
