矿山磨机衬板更换作业机械臂装置

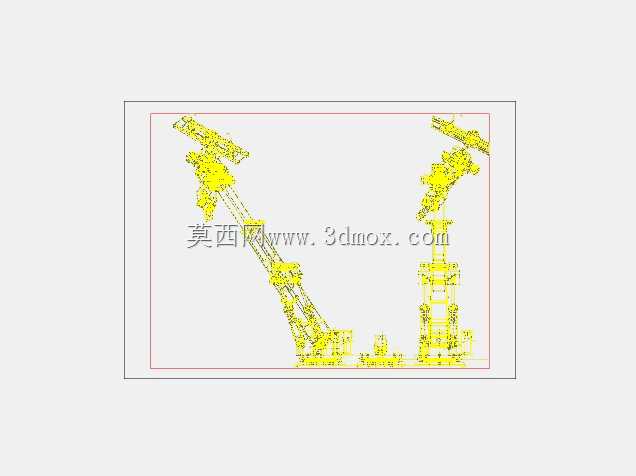

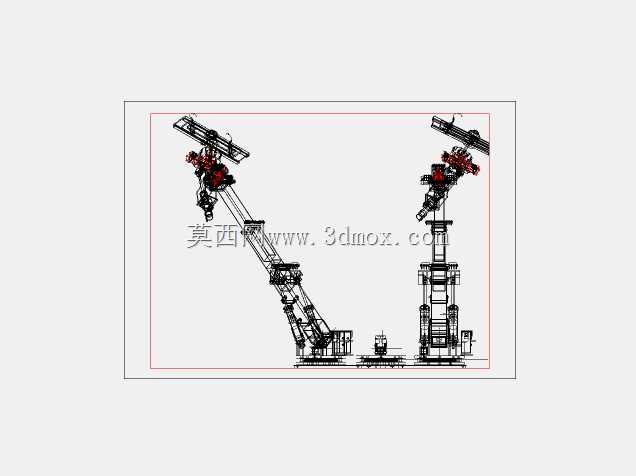

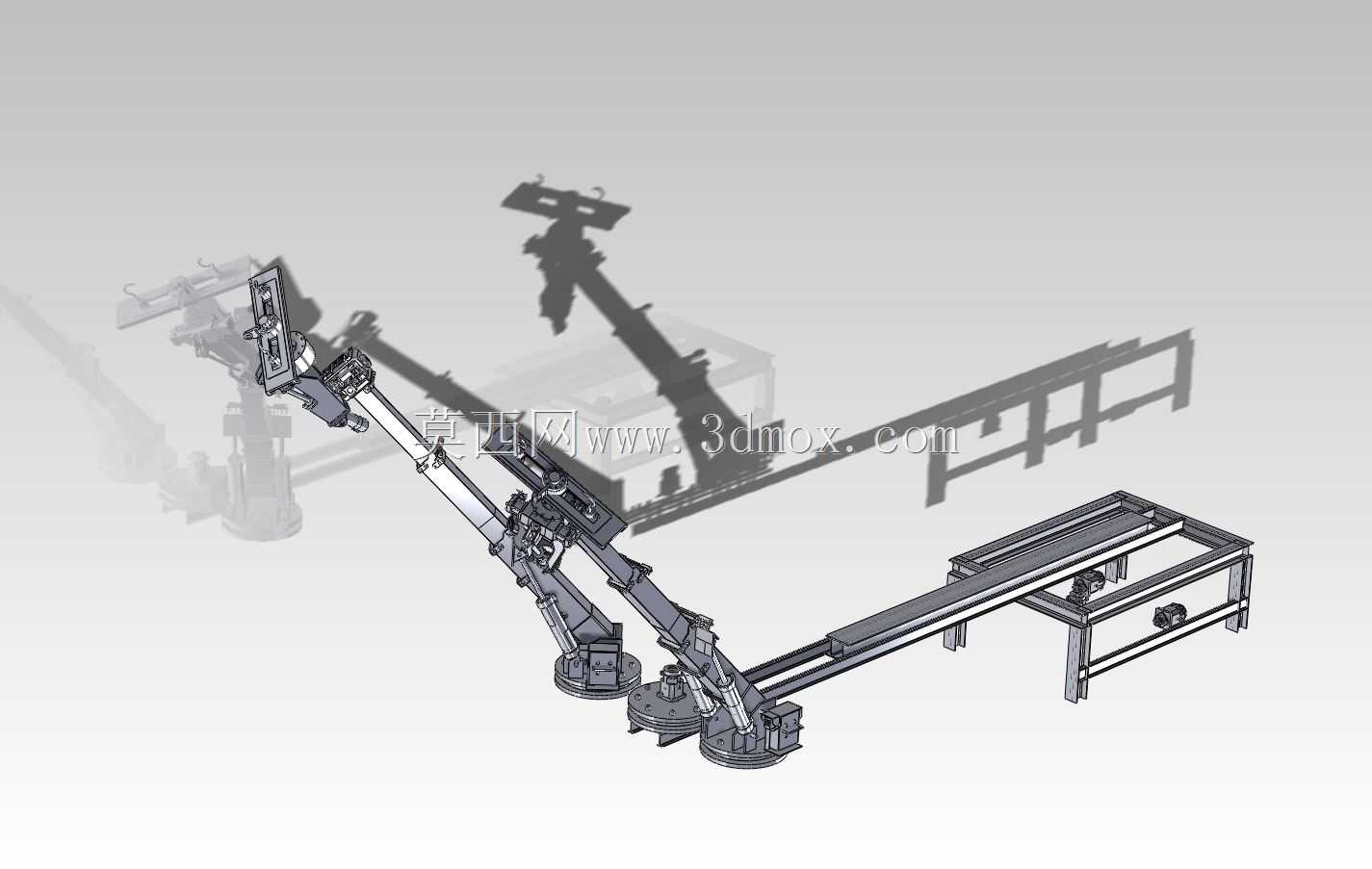

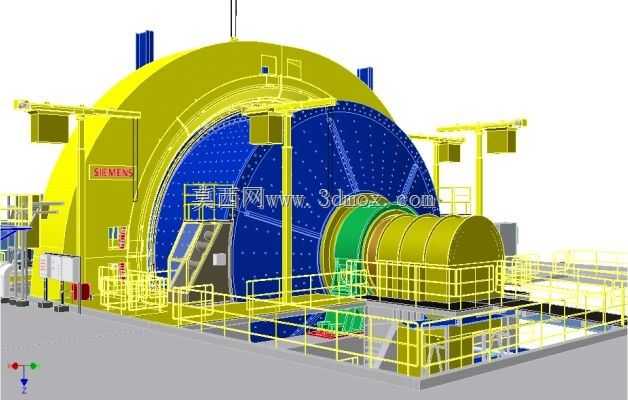

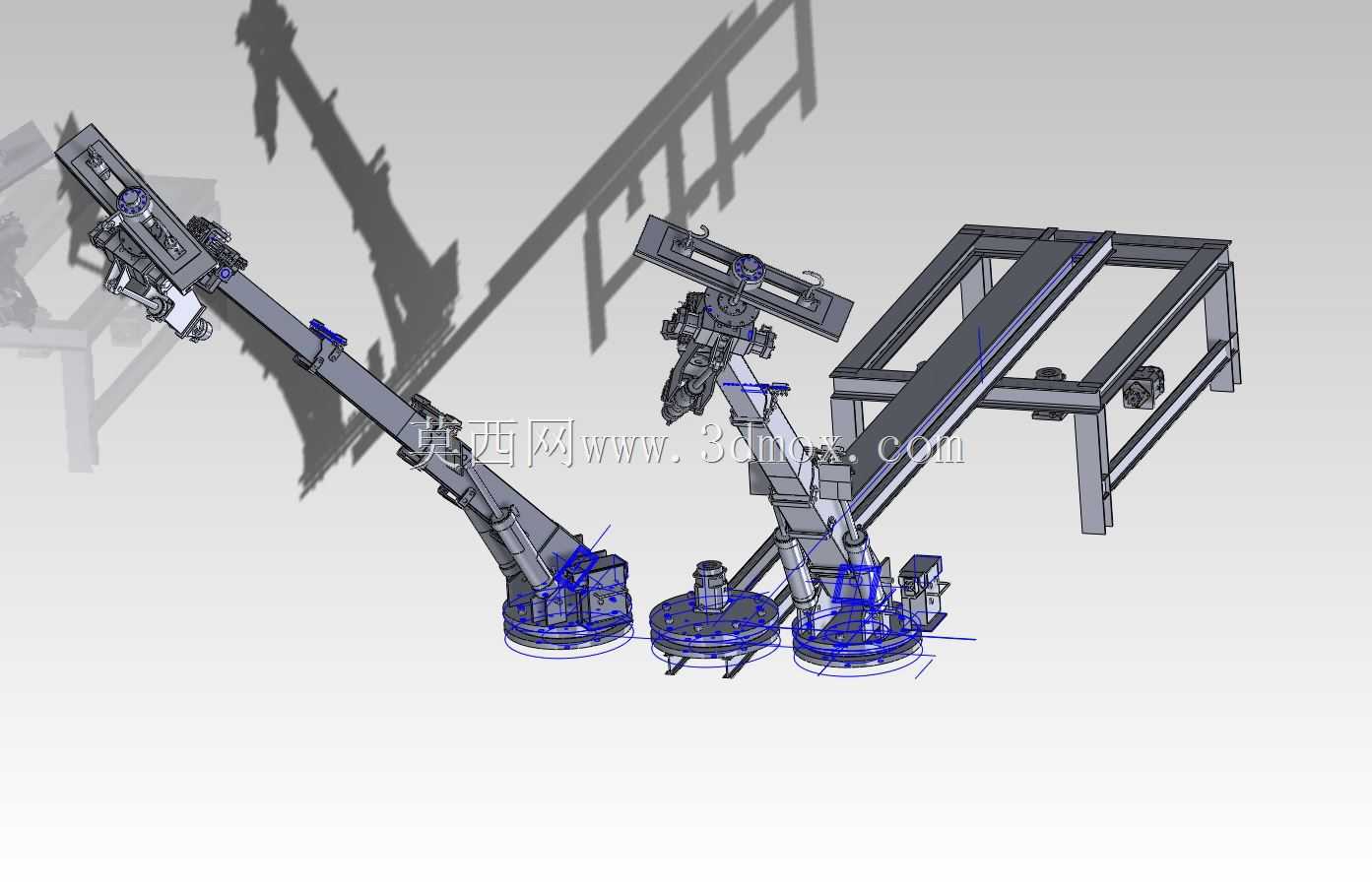

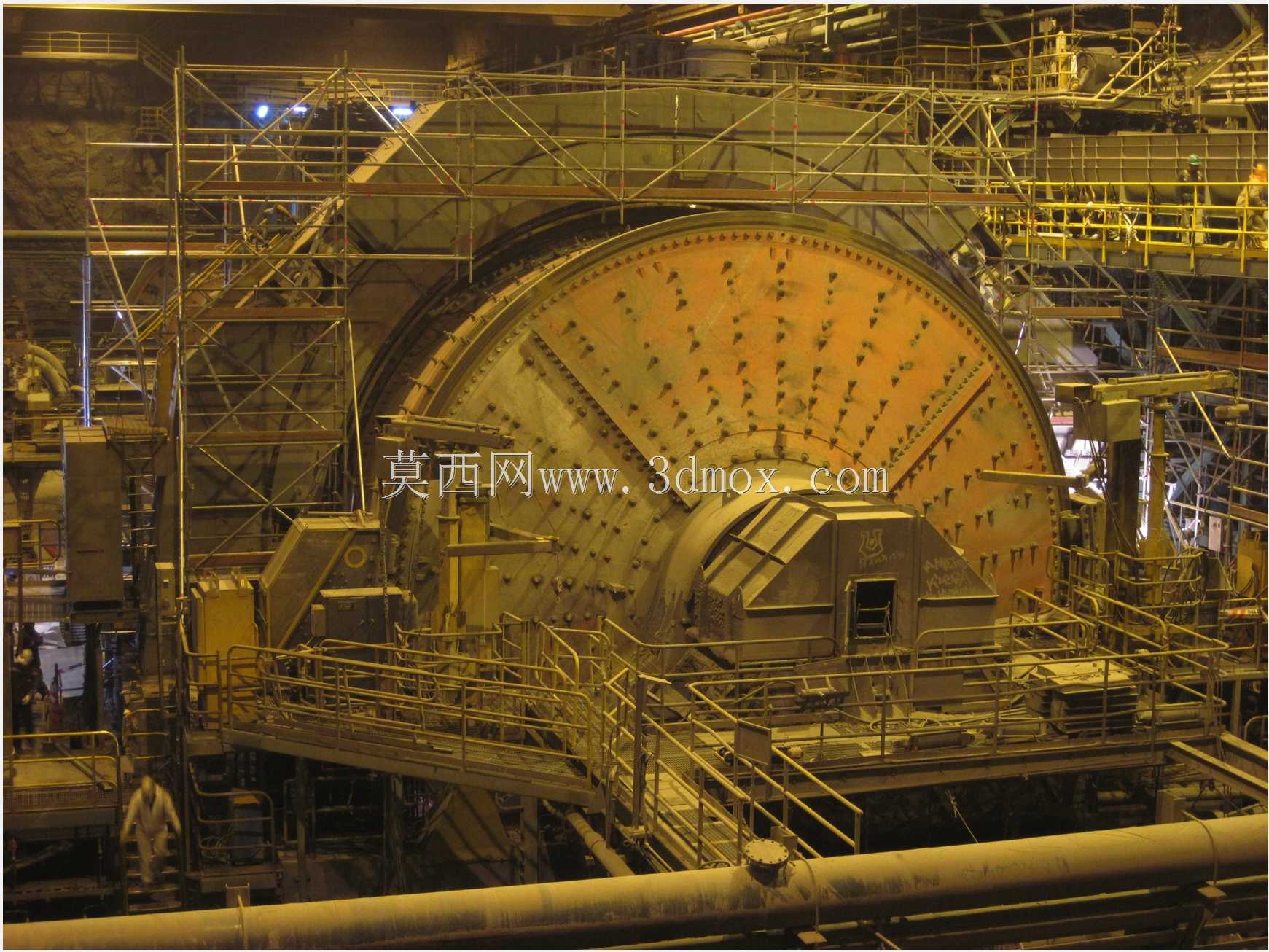

在矿山选矿、建材粉磨等连续生产场景中，磨机衬板的更换作业长期依赖人工配合起重设备完成，作业空间狭窄、衬板单件重量大，传统作业方式不仅效率偏低，还存在高处坠物、磕碰伤害的安全隐患，这套衬板处理装置正是针对这类工况痛点开发的专用作业设备。整套装置采用双机械臂搭配直线滑移导轨的布局，底座通过地脚螺栓固定在磨机检修侧的硬化地面上，安装时需预留出机械臂全行程回转的安全边界，导轨长度根据磨机筒体直径、检修平台的实际跨度匹配，确保机械臂末端能够覆盖磨机筒体内部所有衬板的安装位置，同时不会与现场的起重吊点、检修护栏产生运动干涉。机械臂的关节处采用大扭矩回转支承搭配液压驱动结构，能够承载单块重型衬板的重量，末端设置有可快换的夹持工装，既可以牢牢抓取不同弧度、不同安装孔位的磨机衬板，也能在更换作业时微调衬板的角度与位置，配合人工完成螺栓对位，相比传统吊装作业，能够大幅减少衬板对位时的反复调整时间。设计过程中充分考虑了磨机检修现场的复杂工况，机械臂的线缆、液压管路全部采用拖链内置布局，避免现场积尘、矿浆飞溅造成管路损坏，臂体结构采用箱型焊接结构，在保证结构刚度的同时控制整体自重，降低底座的承载要求。导轨部分采用重载滚轮导轨搭配齿轮齿条传动，能够在机械臂带载滑移时保持平稳，不会出现卡顿或窜动，导轨两端设置有硬限位与缓冲块，防止超程运行引发的设备碰撞。整套装置的作业范围覆盖从衬板临时堆放区到磨机筒体内的全路径，作业时无需人工近距离托举衬板，操作人员可站在安全区域通过操控手柄控制机械臂的动作，完成衬板的抓取、转运、对位等一系列动作，既能够降低作业人员的劳动强度，也能有效压缩磨机停机检修的时间，减少因设备停机带来的产能损失。在安装边界的设计上，整套装置的底座安装高度与现场检修平台齐平，非作业时段机械臂可折叠收拢至导轨侧方，不会占用检修通道的通行空间，也不会影响磨机正常生产时的周边巡检作业。
