288kV直立式高压避雷器结构设计

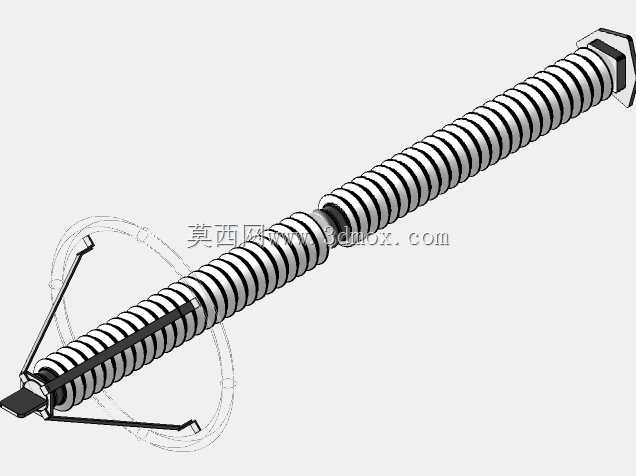

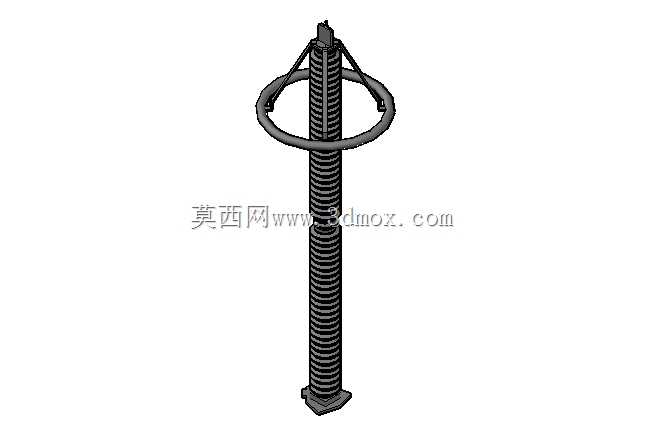

　　在交流220kV电压等级的输变电系统中，288kV额定电压等级的避雷器是变电站进线侧、母线侧过电压防护的核心设备，主要用于限制雷电过电压与操作过电压的幅值，避免变压器、断路器、隔离开关等核心一次设备的绝缘被击穿，保障电网在极端工况下的运行稳定性。这款直立式结构的避雷器，采用单柱式安装布局，整体沿垂直方向布置，底部为方形安装法兰，可直接通过螺栓固定在变电站的水泥基础或者钢结构支架上，安装时需要保证设备的垂直度偏差不超过千分之一点五，避免长期运行中受风力、电动力作用出现结构偏移。设备主体为带伞裙的复合绝缘外套，伞裙采用大小交替的结构设计，这种结构一方面可以增加爬电距离，满足IV级污秽区域的外绝缘要求，

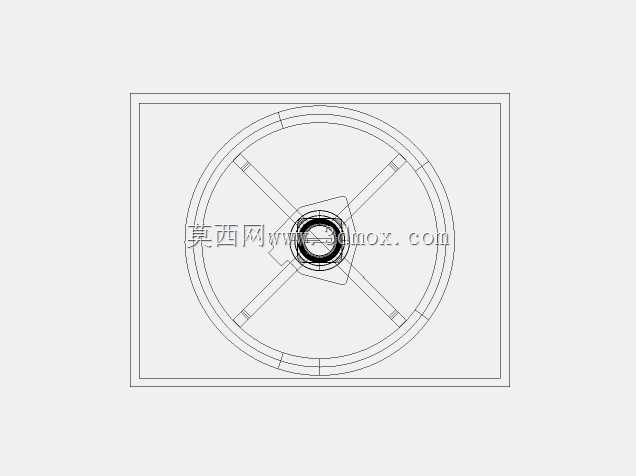

　　另一方面可以在雨雪天气下阻断连续水膜的形成，降低污闪、雨闪的发生概率，伞裙的外沿做了圆弧过渡处理，避免电场集中导致的局部放电。在避雷器主体的中上部，设置了环形的均压环，均压环通过三根对称布置的支撑斜杆固定在避雷器本体上，均压环的中心与避雷器轴线重合，安装时需要调整支撑臂的长度，保证均压环的水平度偏差不超过2mm，这个结构的作用是优化避雷器轴向的电压分布，避免避雷器上端部的阀片承受过高的电压梯度，延长阀片的使用寿命，同时也可以降低端部的电晕放电强度，减少无线电干扰。避雷器顶部设置了接线端子，用于连接高压侧的母线引线，接线端子的接触面做了镀锡处理，降低接触电阻，避免大电流流过时出现接头发热的问题，顶部还设置了压力释放装置的排气口，

　　当避雷器内部出现故障导致内部压力升高时，压力释放装置会动作，从排气口快速释放内部压力，避免设备发生爆炸，波及周边的其他电气设备。从设计逻辑上看，这款直立式避雷器的结构充分考虑了户外运行的工况要求，整体没有多余的外露结构件，所有金属连接件都做了热镀锌防腐处理，可以适应户外高温、高湿、高盐雾的运行环境，阀片柱采用整体压紧结构，通过顶部的弹簧施加恒定的压紧力，保证在运输、安装以及运行过程中，阀片之间不会出现间隙，避免局部放电导致的阀片老化。在安装边界上，设备底部的安装法兰预留了四个均匀分布的螺栓孔，适配M16的安装螺栓，基础预埋螺栓的露出长度需要控制在30-40mm之间，保证螺母可以可靠紧固，设备安装完成后，

　　需要保证均压环与周边带电体的最小空气间隙不小于1.8米，与接地构件的间隙不小于1.6米，满足220kV电压等级的安全距离要求。设备的接地端直接通过底部法兰与变电站的主接地网连接，接地引下线的截面不小于50平方毫米，保证雷电流可以快速泄放入地，降低接地电阻上的残压。在实际应用场景中，这类直立式避雷器通常安装在220kV变电站的220kV进线间隔、主变220kV侧以及220kV母线侧，也会用于220kV架空线路的终端塔上，作为线路末端的过电压防护设备，相比传统的瓷外套避雷器，复合外套的结构重量更轻，安装时不需要大型吊装设备，仅靠小型起重工具就可以完成安装作业，同时复合外套的防爆性能更好，即使内部出现故障，也不会像瓷外套那样出现瓷片飞溅的问题，提升了变电站运行的安全性。在结构建模过程中，需要重点关注伞裙的间距、均压环的管径与安装高度、底部法兰的螺栓孔位置这些关键尺寸，这些尺寸直接影响设备的外绝缘性能与安装适配性，建模时需要保证伞裙的同轴度，避免出现伞裙偏心导致的电场分布不均，均压环的支撑结构需要做倒圆角处理，避免尖角带来的电场集中问题，底部法兰的接触面需要保证平面度，避免安装时出现密封不严的问题。
