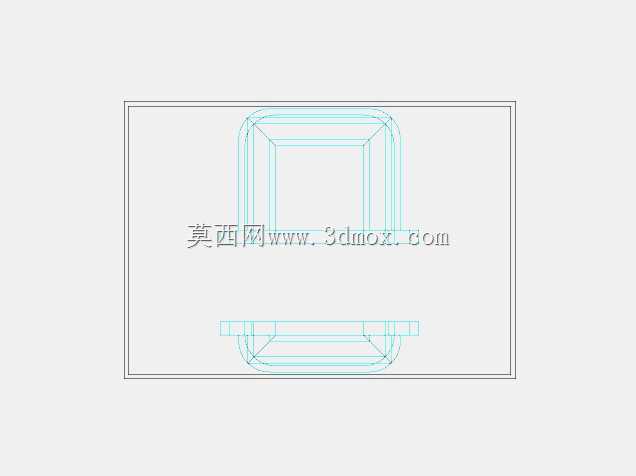

NEMA7规格防爆电气接线防护壳体结构

　　在工业现场的防爆区域电气布设场景中，这类符合NEMA 7防护等级的壳体是传感器、小型检测仪表的核心安装载体，主要应用在存在易燃易爆气体混合物的化工、油气开采、煤粉制备等工况区域，用来容纳内置的传感检测元件、接线端子与小型信号调理电路，隔绝外界爆炸性介质与内部电路的接触，避免电路打火、高温引发的燃爆风险，同时也能抵御现场的粉尘侵入、喷淋水冲击与轻度机械磕碰，保障内置电气元件长期稳定运行。

　　从结构设计逻辑来看，这款壳体采用上下扣合的分体式结构，上盖与下座的配合面做了阶梯式止口设计，配合密封胶条安装槽可以实现压紧式密封，满足防爆壳体的隔爆结合面要求，止口的配合长度、间隙都严格遵循防爆电气设备的设计规范，即便内部元件发生燃爆，火焰通过止口间隙时会被充分冷却，不会引燃外部的爆炸性混合物。壳体的边角位置做了圆弧过渡处理，一方面是避免冲压或注塑加工时的应力集中，提升壳体整体的结构强度，另一方面也能减少现场安装时尖锐边角对施工人员的划伤风险，同时圆弧过渡的外形不容易积存现场的粉尘、腐蚀性积液，降低壳体长期受腐蚀的概率。

　　尺寸设计上，这款壳体的外形边界为18x35x15，属于紧凑型的小型仪表壳体，适配外径在10mm以内的小型传感器安装，比如压力传感芯体、温度检测探头、接近开关信号处理模块这类小体积元件。下座的底部预留了两个安装固定凸耳，凸耳上开有贯通的安装孔，可以直接通过螺栓固定在设备支架、管壁或者仪表安装板上，安装孔的间距做了标准化设计，适配工业现场常用的传感器安装支架孔位，不需要额外做转接板就能完成固定。壳体的侧壁预留了电缆引入接头的安装位，用户可以根据现场布线需求选配防爆格兰头，实现进线位置的密封固定，避免电缆拉扯导致的接线松脱，同时保证壳体整体的防护等级不被破坏。

　　在实际选型应用中，这类壳体的内部空间做了规整化处理，没有多余的加强筋凸起，方便用户根据内置元件的尺寸自行设计安装PCB板或者元件固定座，壳体的壁厚均匀，不管是采用金属压铸还是工程塑料注塑加工，都能保证成型后的尺寸一致性，不会出现局部缩瘪、壁厚不均导致的强度不足问题。上下盖的固定采用周边均布的螺丝锁紧方式，螺丝孔位做了沉台设计，锁紧后螺丝头不会突出壳体表面，既提升了外形的整洁度，也避免螺丝突出位置积留杂物造成腐蚀。针对户外使用的场景，壳体的外表面设计时考虑了耐候性涂层的附着要求，平整的外表面可以方便喷涂防腐、抗紫外线涂层，延长在户外暴晒、雨淋工况下的使用寿命。

　　从安装边界来看，这款壳体的固定孔中心距、进线口位置都做了冗余设计，用户在替换同类型旧壳体时，不需要重新在安装面上打孔，也不需要调整电缆的布线长度，就能直接完成替换，降低现场改造的施工量。壳体内部的接线空间预留了足够的接线余量位置，方便施工人员完成导线的压接、端子排的固定，不会因为空间过于局促导致接线时绝缘层破损、线芯外露的问题。同时壳体的隔爆结合面位置做了粗糙度控制，不需要额外打磨就能满足隔爆面的粗糙度要求，加工完成后只需要做防锈处理就能直接装配使用，减少后续的二次加工工序。
