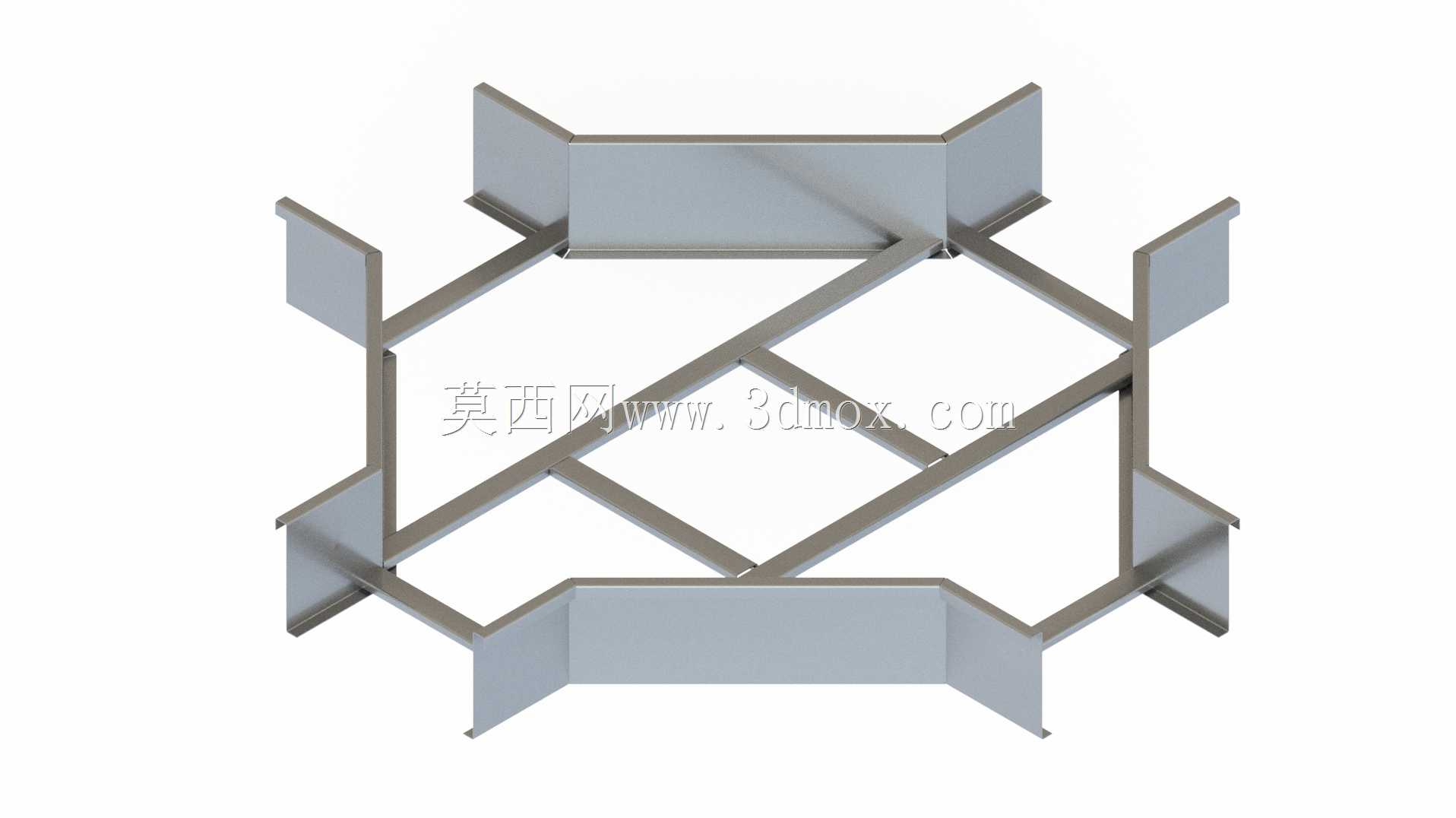

300×150规格十字型便携式电缆桥架

　　在工业现场布线、临时展会供电、户外检修作业的线缆敷设场景中，十字交汇段的线缆规整一直是布线作业里容易被忽略却直接影响后期运维效率的环节，这款十字结构的便携式电缆承托构件，正是针对多方向线缆交汇敷设的需求设计的专用布线构件。不同于常规长直段桥架的连续敷设逻辑，十字交汇节点需要同时承接四个方向的线缆转向与分路承托，设计时首先要考虑的就是不同方向线缆的弯曲半径预留，构件的四个延伸臂均做了折边翻边处理，翻边高度统一，既可以避免敷设过程中金属锐边划伤线缆外护套，也能在多线缆堆叠敷设时形成侧向约束，防止线缆受外力拉扯时从桥架侧边滑脱。构件整体采用薄钢板折弯成型的工艺思路，所有连接位置均采用折弯一体成型加焊接加固的结构，没有额外的拼接紧固件，

　　既减少了现场安装的零件数量，也避免了零散小零件在高空或狭窄作业空间遗失的问题。外形尺寸上，单方向的承托槽净宽为150mm，十字交汇的中心到每个臂端的长度为300mm，这个尺寸边界刚好适配常规民用及工业临时布线的线缆容量，单臂可容纳多根低压控制电缆或小截面动力电缆并排敷设，中心交汇区域做了斜向加强筋结构，斜向的加强筋从每个臂的根部延伸至相邻臂的侧边，形成三角稳定结构，即使在人员踩踏或上方堆压少量施工物料的情况下，也不会出现中心区域凹陷变形的问题。实际使用时，该构件不需要额外的吊装固定件，可直接放置在地面、电缆沟支架或临时搭建的走线架上，四个延伸臂可直接对接同规格的直段电缆桥架，对接位置预留了平整的搭接边，

　　现场施工时只需要用卡扣或扎带即可完成快速连接，不需要进行钻孔、焊接等动火作业，非常适合临时展会、应急抢修、户外临时施工这类需要快速搭建、后期快速拆除的布线场景。设计过程中特意规避了常规桥架的厚重结构，整体板材厚度控制在满足承重要求的最小值，单个构件重量较轻，单人即可完成搬运与安装作业，折边结构除了防护与约束作用外，也相当于在每个臂的两侧形成了加强肋，提升了单臂的抗弯折能力，即使在悬臂安装的情况下，臂端也不会出现明显的下挠变形。交汇区域的斜向筋条除了结构加强作用外，还可以对不同方向的线缆起到自然分导的作用，线缆转向时可以顺着筋条的弧度自然弯曲，避免出现直角弯折导致线缆内部线芯受损的问题，所有的折弯内角均做了圆弧过渡处理，

　　没有尖锐的内角结构，敷设线缆时不会出现线缆被卡滞、割伤的情况。从布线运维的角度看，这种开放式的十字桥架结构没有上盖，后期排查线路故障时可以直接看到所有线缆的走向与交汇情况，不需要拆卸盖板即可完成线路梳理与故障排查，构件表面做了平整的防锈处理，在户外潮湿环境下短时间使用也不会出现锈蚀脱落污染线缆的问题。针对不同方向线缆的分路需求，中心区域的筋条自然形成了四个走线分区，施工时可以将不同回路、不同电压等级的线缆顺着分区敷设，减少不同回路线缆之间的干扰，也方便后期进行线路扩容与改造。安装边界上，该构件的底部为平整的框架结构，只要放置面的平整度满足基本要求即可稳定放置，不需要额外的固定打孔，对于已经完成地面装修的展会场馆、办公区域临时布线场景，不会破坏地面装饰层，拆除后也不会留下安装痕迹。构件的所有边缘均做了钝化处理，搬运和安装过程中不会划伤施工人员的手部，相比现场切割拼接的十字桥架节点，这种预制好的成型构件不需要现场进行尺寸测量、切割、打磨等工序，大幅缩短了布线施工的周期，也避免了现场加工产生的边角废料与施工噪音。在长期固定布线的场景中，该构件也可以作为电缆沟内十字交汇节点的承托件，通过底部的安装孔直接固定在电缆沟的支架上，与直段桥架形成完整的布线通路，折边结构可以在电缆沟进水时阻挡少量积水进入线缆承托区域，减少线缆被水浸泡的风险。
