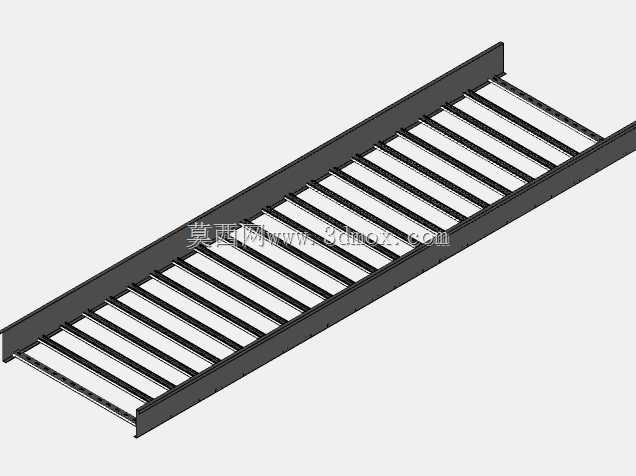

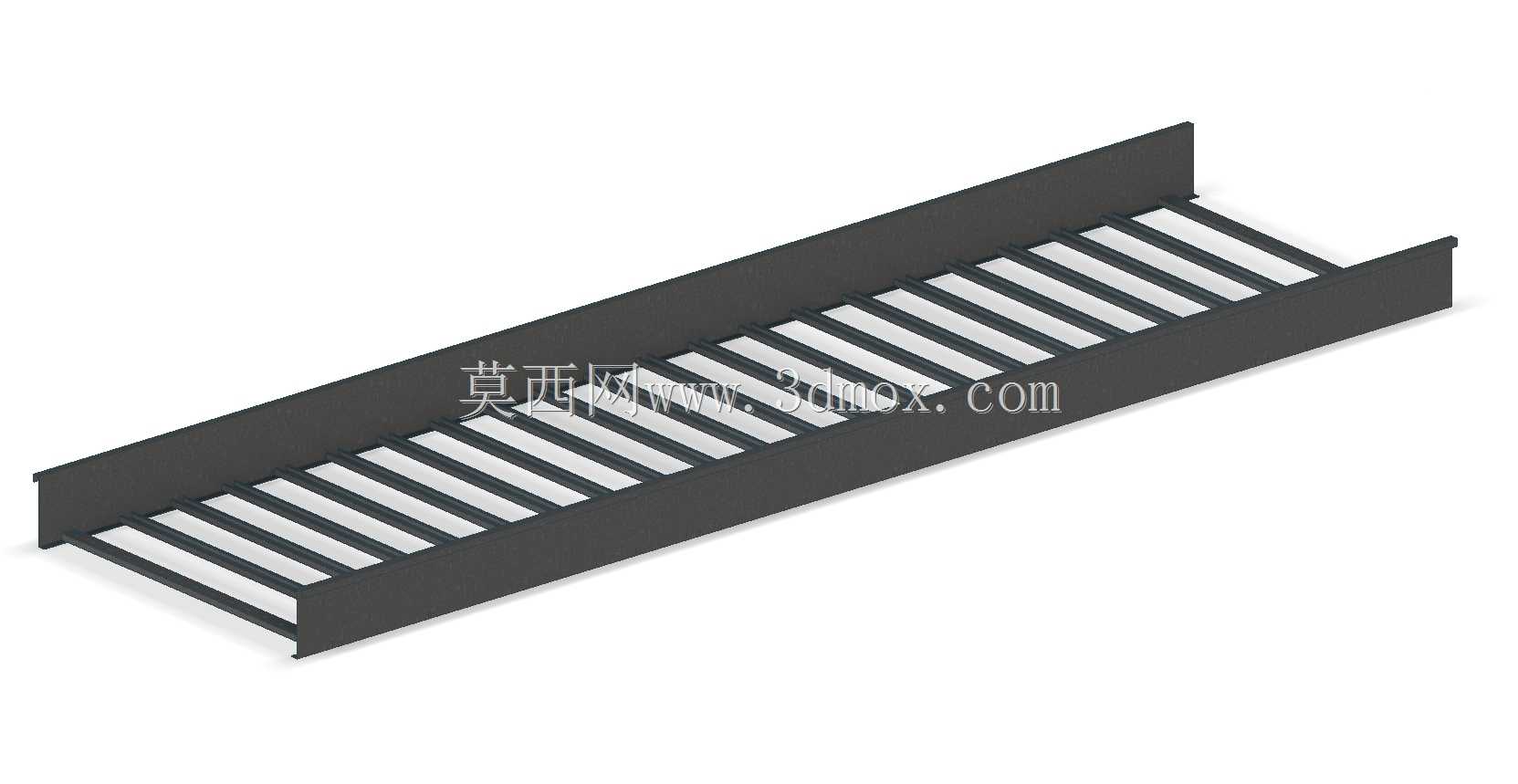

800×150规格梯式便携电缆敷设托架

　　做现场布线配套结构设计快十二年，经手的线缆敷设构件少说也有上百套，梯式托架一直是工业现场临时布线、设备配套走线里复用率最高的结构形式，这次做的80厘米长、15厘米宽的便携款托架，从一开始的需求对接就没走常规大跨度桥架的设计思路。最早接触这类小规格托架是在自动化产线改造的现场，当时车间临时新增的传感器线缆、伺服动力线需要跨设备段敷设，用大规格桥架成本高、安装冗余大，直接走地面又容易被叉车碾压、被运维人员踩踏造成绝缘层破损，当时临时用角钢焊的简易托架重量大，现场挪动调整要两个人抬，边缘没做钝化处理还刮破过两根信号线缆的外皮，耽误了整整一下午的调试进度。

　　这款托架的整体外形尺寸严格卡150mm的内净宽度，刚好能容纳30根左右的常规1.5平方控制线缆，或是8根以内的16平方动力线缆，不会因为槽内空间过宽造成线缆排布散乱，也不会因为宽度不足导致线缆堆叠挤压，影响散热效果。800mm的单段长度是经过现场反复验证的，刚好适配两个设备机柜之间的常规跨距，也能匹配车间立柱之间的常见间距，单段重量控制在3.2公斤，现场施工人员单人就能完成搬运、对位、固定，不需要额外配起重辅助工具，完全贴合临时布线、小型设备配套的便携使用需求。

　　结构上采用两侧一体式折弯边梁设计，边梁高度做了40mm，既能够保证单段托架的整体抗扭强度，在两端简支的安装状态下，中间位置满布线缆的挠度不超过2mm，不会出现中部下垂造成线缆局部受力的情况，同时40mm的边梁高度不会遮挡线缆的排布状态，运维人员巡检的时候能直接看到每根线缆的走向、外皮状态，不用拆开盖板就能排查线缆破损、接头松动的问题。中间的承力横撑采用1.2mm厚的冷轧钢板一体冲压成型，横撑之间的间距控制在50mm，这个间距是经过受力核算的，哪怕是直径最粗的25平方动力线缆放在上面，也不会出现横撑之间线缆下垂弯折的情况，同时横撑表面做了滚压防滑纹路，避免线缆敷设完成后因为设备振动、线缆热胀冷缩出现横向滑移，超出托架边界造成剐蹭。

　　设计的时候特意把所有外露的边缘都做了R2的圆角钝化处理，包括横撑的裁切端面、边梁的两端切口，全部经过打磨去毛刺再做表面喷塑处理，从根源上避免施工、运维过程中刮破线缆绝缘层或是划伤施工人员手部的问题。托架两端的连接位置做了嵌入式的连接耳片，不需要额外的转接连接板，两段托架对接的时候直接用M6的螺栓穿过预冲的安装孔就能固定，拼接后的接缝间隙控制在1mm以内，不会出现接缝位置错台、凸起，剐蹭线缆外皮的情况。安装边界上，这款托架支持三种固定方式，底部可以通过膨胀螺栓直接固定在地面、设备顶面，侧边可以通过L型安装支架固定在机柜侧梁、墙面立柱上，顶部也可以通过吊件实现悬空吊装，固定孔全部做了长圆孔设计，允许现场安装时有±3mm的位置调整量，降低现场安装的对位精度要求，哪怕是现场开孔有小偏差也能顺利完成固定。

　　从实际应用场景来看，这款托架除了工业车间的临时布线、设备配套走线之外，也能适配展会临时供电布线、户外临时施工线缆敷设、实验室测试设备线缆整理等场景，梯式的镂空结构相比槽式桥架通风散热效果更好，大电流动力线缆敷设的时候不会因为槽内积热造成线缆载流量下降，同时镂空结构也不容易积灰积水，在多粉尘、轻度潮湿的现场环境下也能长期使用，不会出现槽内积灰造成线缆散热不良、积水浸泡线缆绝缘层的问题。做结构设计的时候也考虑了不同场景的扩展需求，边梁上预冲了均匀排布的M4螺纹孔，可以根据使用需求加装线缆扎带固定座、隔板、接地端子等附件，要是需要同时敷设动力线和信号线，只需要加装金属隔板就能实现强弱电分离，不用更换整个托架结构，大幅提升了构件的场景适配能力。

　　之前有用户反馈过类似小规格托架容易出现边梁变形的问题，这次设计的时候在边梁的折弯位置做了加强筋压型，沿着边梁长度方向压了一条2mm深的V型加强筋，让边梁的截面惯性矩提升了40%左右，哪怕单段托架站一个成年人（按75kg载荷核算），也不会出现永久性的塑性变形，完全能满足现场施工时临时踩踏、重物临时搁置的意外载荷需求，不用因为偶尔的外力冲击就更换托架构件。表面处理采用的是静电喷塑工艺，涂层厚度控制在60-80μm，耐盐雾能力能达到96小时以上，在普通工业环境下使用寿命不低于10年，不需要频繁做防腐维护。横撑和边梁的连接采用的是整体铆接工艺，没有焊接点，不会出现焊接位置锈蚀、焊缝开裂的问题，整体结构的一致性更好，批量生产的时候尺寸误差能控制在0.5mm以内，现场拼接的时候不会出现孔位对不上、接缝不齐的问题。

　　实际选型的时候需要注意，这款托架的额定均布载荷是每米50kg，要是敷设的线缆总重量超过这个数值，就需要缩短安装支架的间距，把常规1米一个的支架调整到0.5米一个，就能满足重载敷设的需求。另外托架的接地连接位置做了专门的去涂层处理，安装的时候只需要把接地端子固定在预留在边梁端部的接地孔位置，就能实现整个托架系统的可靠接地，不用现场打磨涂层做接地连接点，减少现场施工的工作量。和市面上同规格的冲压托架相比，这款的整体重量轻了15%左右，但是结构强度反而提升了20%，核心就是在设计的时候通过拓扑优化去掉了非受力位置的冗余材料，在边梁、横撑的受力位置做了加强结构，没有一味靠增加板材厚度来提升强度，既控制了材料成本，也提升了便携使用的体验，完全贴合小型化、便携化布线构件的设计趋势。
