左向紧急出口疏散指示标志结构设计

　　这款左向紧急出口疏散指示装置，主要应用于各类工业厂房、商业综合体、地下管廊、公共建筑的消防疏散通道内，作为火灾、断电等突发险情下的人员逃生导向标识使用，属于消防应急系统里的终端视觉指示部件，日常处于常亮或低功耗待机状态，险情触发时可保持足够亮度的指示输出，引导人员沿箭头指向的逃生方向快速撤离。

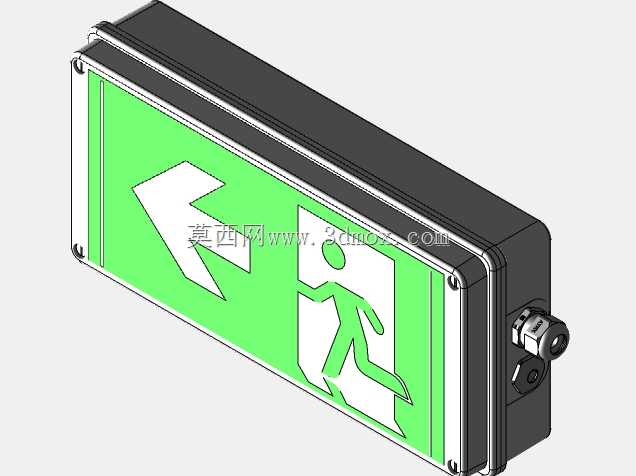

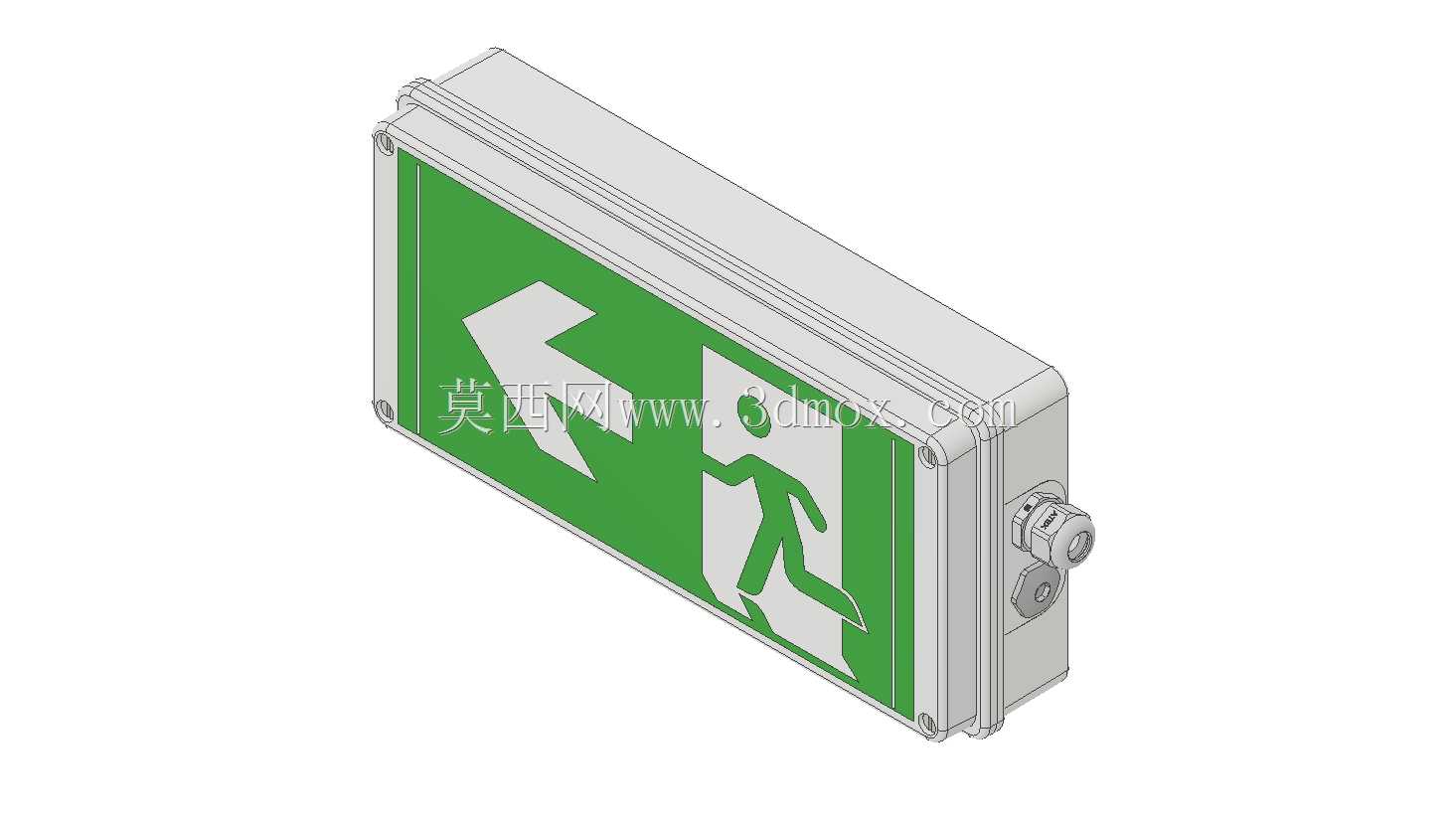

　　从实际使用场景的需求出发，这款指示装置的外壳采用了密封式矩形壳体设计，壳体边缘做了多道密封槽结构，可适配螺栓压紧式的密封安装，满足工业场景下的防尘、防溅水要求，能在潮湿、多粉尘的车间、地下车库等环境中长期稳定工作，不会因为环境中的水汽、粉尘侵入内部电路导致指示失效。壳体侧面预留了标准的电缆进线接头，采用防水格兰头结构，进线时可通过压紧密封圈实现线缆与壳体之间的密封，避免外部水汽沿线缆缝隙进入壳体内部，同时格兰头的锁紧结构可固定线缆，避免布线拉扯导致内部接线松脱。

　　设计过程中优先考虑了标识面的可视性，正面的指示面板采用绿色基底搭配白色逃生人形与左向箭头的标准标识组合，绿色作为安全色在烟雾环境下的穿透性优于其他色彩，搭配高对比度的白色图形，即使在视线受阻的浓烟环境中，也能在数米外被逃生人员识别。面板与壳体之间采用嵌入式安装结构，面板边缘嵌入壳体的卡槽内，配合密封胶条实现正面的密封防护，同时避免面板受外力碰撞脱落。壳体的四个边角预留了沉头安装孔位，安装时可采用膨胀螺栓或自攻螺丝将装置固定在墙面、立柱等安装面上，沉头结构可让螺栓头部完全没入壳体表面，不会突出在外形成磕碰隐患，也能避免螺栓长期暴露在空气中锈蚀影响后期拆卸维护。

　　从安装边界来看，这款装置的整体厚度控制在较薄的区间，安装后突出墙面的尺寸较小，不会占用疏散通道的有效通行宽度，适配通道侧墙的高位安装要求，安装高度通常在距离地面2.2米至2.5米的区间，这个高度区间既可以避免日常通行时被人员、货物碰撞损坏，也能让通道内不同位置的人员都能清晰观察到指示标识。壳体的边角做了小圆角过渡处理，没有尖锐的外凸棱角，即使安装位置较低的特殊场景下，也不会对过往人员造成磕碰伤害。

　　内部结构设计上，预留了足够的腔体空间来容纳指示光源、备用电源模块以及控制电路，腔体内部设置了多个安装柱，可直接通过螺丝固定电路板与光源组件，装配时无需额外的固定支架，减少了零部件数量，提升装配效率的同时也降低了后期故障概率。壳体的端盖采用可拆卸式结构，通过周边的螺栓与主壳体连接，后期维护时只需拆开端盖即可更换内部的电源、光源等易损部件，无需将整个装置从安装面拆下，大幅降低了维护的工作量。

　　在实际工程选型中，这类疏散指示装置需要匹配建筑的消防设计要求，左向箭头的版本主要用于疏散通道的转角处、通道左侧存在逃生出口的位置，与右向、双向、安全出口等不同标识的指示装置配合使用，形成完整的疏散导向链路。装置的外壳材质选用了阻燃工程塑料，遇到明火时不会持续燃烧，也不会产生有毒有害烟气，符合消防产品的阻燃要求，即使在火灾现场被高温烘烤，也不会快速熔融滴落引燃其他物品。

　　建模过程中对壳体的壁厚做了均匀化处理，所有结构位置的壁厚保持一致，避免注塑生产时出现缩痕、翘曲等缺陷，壳体上的加强筋设置在内部腔体的侧壁上，既提升了壳体的整体结构强度，避免安装受力后出现变形，也不会在壳体外表面留下筋位痕迹，保证外观的平整性。进线接头的位置设置在壳体的侧下方，布线时线缆可从下方接入装置，避免雨水、冷凝水顺着线缆流入壳体内部，进一步提升了装置的环境适应能力。
