方形嵌入式地面接线盖板结构设计

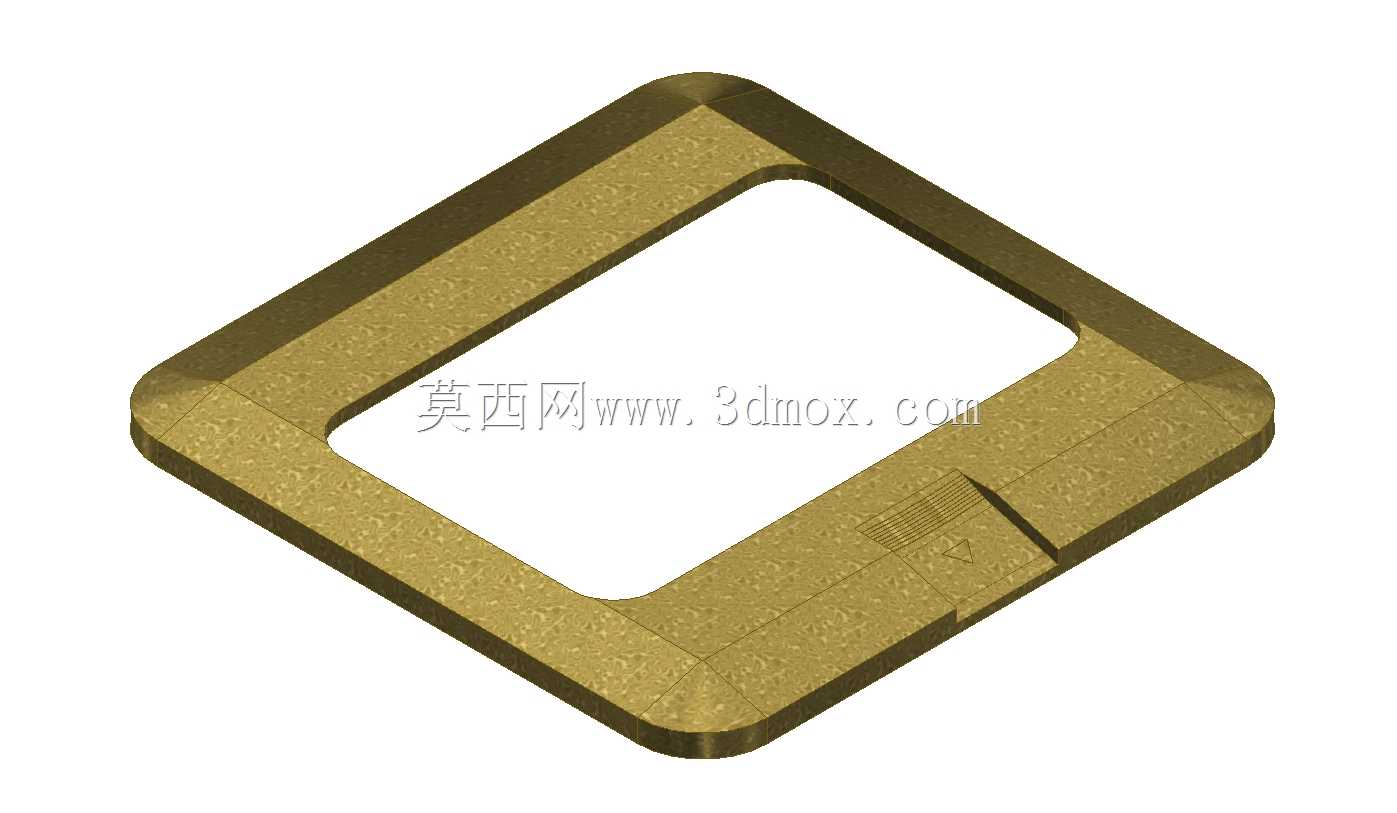

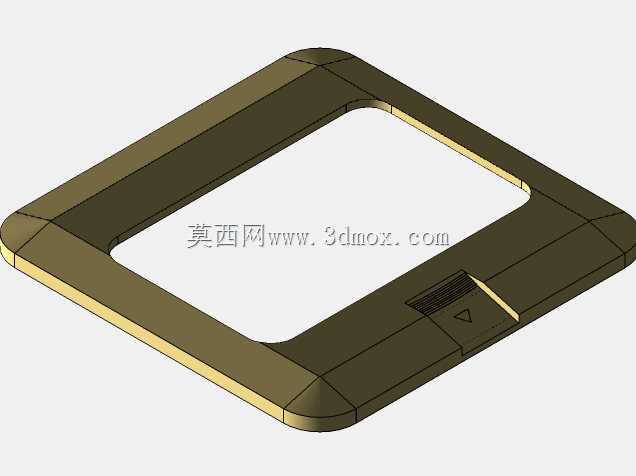

　　在商用楼宇、工业厂房的地面布线系统中，预埋式接线盒的盖板是兼顾防护性能与地面平整度的关键结构件，这款方形地板盒盖板的设计，完全围绕地面暗装场景的实际使用需求展开。日常工况下，这类盖板需要覆盖地面预埋的接线腔体，避免线缆外露被踩踏损坏，同时要承受日常行人、小型推车的碾压荷载，还要保证盖板上表面与完成地面齐平，不会出现凸起绊脚、凹陷积灰的问题。从结构细节来看，盖板整体采用带圆角的方形外轮廓，边缘做了斜向过渡的搭接边，安装时可以直接嵌入预埋盒的上口台阶位，搭接边的宽度经过匹配计算，既不会因为搭接量过小导致盖板受载后下陷，也不会因为搭接量过大占用过多盒内的接线操作空间。盖板表面做了细微的防滑纹理处理，即使地面存在少量水渍，

　　行人踩踏时也能提供足够的摩擦力，避免滑倒风险。盖板一侧预留了微小的开启缺口，日常维护时可以用平口螺丝刀插入缺口撬动，就能轻松掀开盖板进行内部线缆的检修、接驳操作，不需要额外配置专用开启工具，适配物业运维的常规工具配置。设计过程中，首先要匹配预埋盒的安装边界，外轮廓尺寸需要和标准方形地面接线盒的内口尺寸保留合理的安装间隙，间隙值控制在0.5mm到1mm之间，既保证安装时可以顺利放入，也不会因为间隙过大导致盖板晃动、移位。盖板的厚度设计需要兼顾强度与安装空间，过厚会导致盖板上表面高出地面完成面，过薄则会在长期碾压下出现变形翘边，因此在盖板的背部，沿内框边缘设置了一圈加强筋结构，在不增加整体板材厚度的前提下，提升了盖板的整体抗弯折强度，

　　即使承受局部集中荷载，也不会出现明显的形变。盖板的内框开口尺寸，需要匹配内部接线模块的操作空间，保证掀开盖板后，作业人员可以顺利完成线缆接头的压接、模块的更换操作，不会因为开口过小遮挡操作视线、限制工具操作角度。考虑到地面场景的使用环境，盖板的边角全部做了圆角钝化处理，没有尖锐的直角结构，即使盖板被意外掀开，也不会划伤过往人员的脚踝、鞋底。搭接边的下表面做了平整处理，和预埋盒的台阶面接触时可以均匀受力，避免局部应力集中导致的盒口破损。在实际选型应用中，这类方形地板盒盖板多用于办公室地面的网络布线、供电插座预埋，工业车间的地面传感器接线、设备临时供电点位，以及公共场馆的地面照明、信号线路的防护，

　　不同场景下只需要匹配对应预埋盒的尺寸规格，不需要额外调整安装结构。设计建模时，需要重点关注搭接边的角度与厚度匹配，斜向的搭接面可以在盖板受载时将竖向荷载分散传递到预埋盒的侧壁结构，而不是全部集中在盒口的台阶平面上，有效降低长期使用后盒口混凝土开裂、盒体下沉的风险。同时盖板的表面纹理深度控制在0.2mm以内，既满足防滑需求，也不会因为纹理过深导致污垢积存，日常地面清洁时可以直接用拖把擦拭，不会残留清洁死角。开启缺口的位置设置在盖板长边的中点位置，撬动时的受力点对称，不会因为单侧受力导致盖板翘起时边角卡滞在预埋盒内，开启过程更加顺畅。整体结构没有多余的复杂曲面，加工工艺适配常规的金属冲压或者工程塑料注塑工艺，量产时的成型良率高，不需要额外的复杂后处理工序，安装时不需要额外的固定螺丝，依靠搭接边的限位就可以稳定固定在预埋盒上，大幅提升现场施工的安装效率。
