方形反射镜周向发光LED安装支架结构

　　做视觉检测工位的结构设计时，这类周向发光的反射镜配套LED组件是绕不开的选型件，很多刚入行的工程师容易把它和普通环形光源搞混，实际上两者的光路设计逻辑完全不同——普通环形光源是直接打光到被测物表面，而这款组件是通过内侧的反射镜结构，将LED发出的光线调整为均匀的漫射周向光，专门用来解决高反光金属表面、曲面玻璃、精密注塑件表面缺陷检测时的反光过曝问题，在3C电子零部件尺寸检测、汽车精密冲压件外观筛查、医药包装字符识别这些场景里，能大幅降低图像采集的噪点，提升视觉算法的识别准确率。

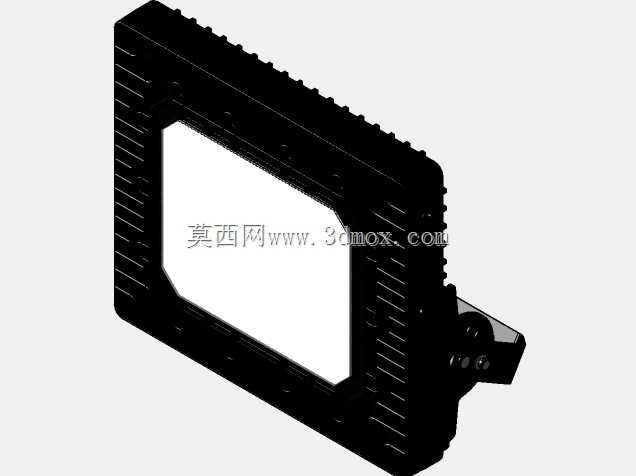

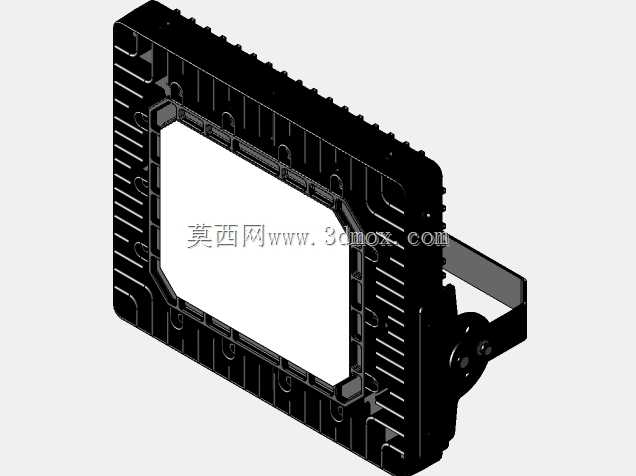

　　从结构设计角度拆解，这款组件的主体采用方形框式布局，和常规圆形环形光源相比，方形结构更适配方形视场的工业相机，不会出现圆形光源四角照度不足的问题，框体外侧布满了交错的散热鳍片，这部分的设计不是为了好看，而是考虑到工业现场24小时连续运行的工况，周向排布的LED在恒流驱动下会持续产生热量，如果散热结构做的不到位，LED的光衰会在3个月内超过15%，直接影响检测精度，鳍片的间距、深度都经过热仿真校核，自然对流条件下就能把结温控制在安全阈值内，不需要额外加装散热风扇，也避免了风扇带来的振动、积尘问题，适合洁净车间、无尘工位使用。

　　组件侧面伸出的安装支耳是整个结构的安装基准，支耳上预留了两个腰型安装孔，孔位的公差带按照IT7级精度设计，安装时可以在水平、垂直两个方向做±3mm的位置微调，方便现场调试时对准相机视场中心，支耳和主体框体之间采用嵌入式螺丝锁紧，不是一体注塑或者粘接结构，后期如果需要更换不同反射角度的内框，只需要松开支耳的锁紧螺丝就能拆卸，不需要整体更换光源组件，能降低产线的维护成本。内侧的反射镜安装位采用台阶式定位结构，反射镜放置到位后，周圈的压条会均匀施力固定，不会出现局部应力集中导致反射镜变形的问题，反射镜的安装平面和LED发光面的夹角经过反复校核，能保证光线经过反射后在工作距离100-150mm的范围内形成均匀的照明光斑，中心区域和边缘区域的照度差控制在8%以内，满足高精度视觉检测的光照要求。

　　考虑到工业现场的安装兼容性，这款组件的整体外框尺寸控制在120mm见方，厚度方向不超过35mm，不会占用过多的工位安装空间，不管是安装在视觉检测模组的正面、还是集成在工装夹具的内侧，都不会和周边的送料机构、顶升气缸产生运动干涉。框体的边角位置都做了R3的圆角处理，避免安装调试时锋利的边角划伤操作人员，所有外露的金属表面都做了黑色阳极氧化处理，一方面是为了减少自身的反光干扰，另一方面也能提升金属表面的耐腐蚀性，在有少量切削液、擦拭酒精的车间环境里长期使用也不会出现表层锈蚀脱落的问题。

　　很多工程师在选型这类光源组件时，容易忽略走线结构的设计，这款组件的走线槽隐藏在安装支耳的内侧，电源线从支耳内部穿出，不会裸露在框体外侧，避免产线运行时走线被运动部件勾扯导致的断线故障，接线端采用标准的M8航空插头，和市面上主流的视觉光源控制器通用，不需要额外定制转接线。在做三维建模的时候，要特别注意安装支耳的腰型孔位置、散热鳍片的避让空间，还有内侧反射镜的安装台阶尺寸，如果是做虚拟调试，还要把组件的重量参数准确赋值，整个组件的重量控制在280g左右，安装时只需要用M4的螺丝固定在型材支架上就足够，不需要额外做加强结构，避免过度设计增加不必要的成本。

　　实际在产线应用里，这类周向发光反射镜组件还经常和同轴光源搭配使用，用来检测带透明覆膜的工件表面，周向光负责照亮覆膜下方的工件表面，同轴光负责识别覆膜本身的褶皱、破损缺陷，两者的安装位置只需要错开20mm的距离就不会出现光路干涉，这款组件的框体厚度刚好能满足这个安装间距要求，不需要额外加工转接垫块。另外，框体背面预留了四个M3的螺纹孔，用来加装偏振片支架，遇到高反光的金属加工件检测时，可以直接在正面加装偏振片，不需要重新设计固定结构，这些细节设计都是从长期的现场调试经验里总结出来的，能大幅缩短视觉工位的搭建周期。
