辊道输送线配套工业机械手动态仿真设计

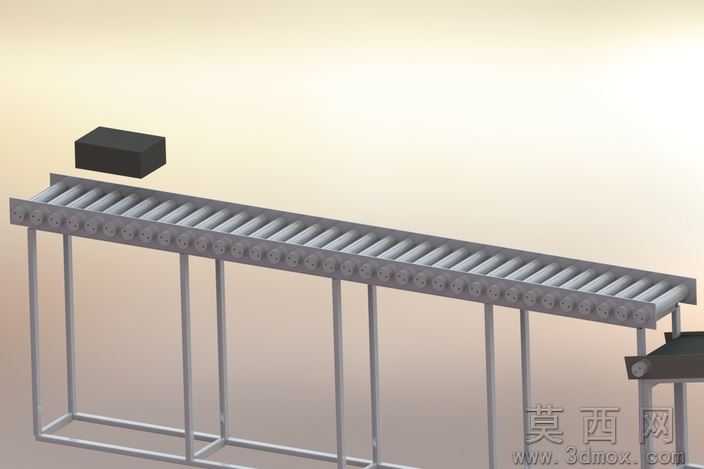

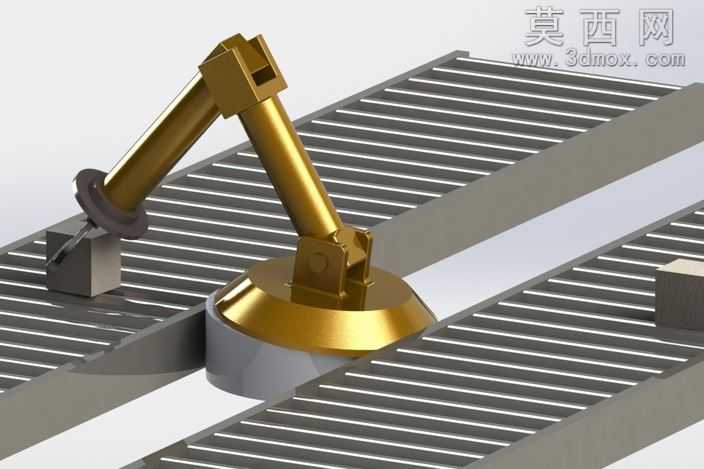

本作品为辊道输送线与工业机械手协同作业的动态仿真三维设计，整体建模过程严格遵循工业自动化产线的实际布局逻辑，首先完成双列并行辊道输送线的主体结构搭建：辊筒采用等间距排布设计，每根辊筒的轴径、辊面长度、支撑框架的型材截面尺寸均参照通用输送设备的行业标准设定，框架部分采用标准化铝型材拼接结构，通过三维软件的装配约束功能实现各部件的精准定位，保证辊道平面的水平度与辊筒转动的同轴度符合实际运行要求。机械手部分采用关节式结构设计，底座为厚重的圆形支撑结构，保障机械臂大角度摆动时的整体稳定性，大臂与小臂的铰接部位设置了符合工业机械臂标准的转动副结构，末端执行器设计为适配块状物料的夹取结构，可完成对输送线上物料的精准抓取、转移、放置动作。材质渲染环节，辊道框架采用哑光工业灰金属材质，辊筒表面做亮面金属质感处理以还原钢制辊筒的真实视觉效果，机械手主体采用暖金色金属漆材质，底座部分搭配深灰色哑光金属材质区分结构层次，地面采用浅灰色哑光地坪材质，通过光影参数调整模拟车间内的均匀照明效果，让整体渲染画面更具工业场景真实感。动态仿真设计阶段，通过对机械手各关节的运动路径、转动速度、启停时序进行参数化设定，同时匹配辊道的输送速度，实现机械手与输送线的动作协同：当物料随辊道输送至机械手作业工位时，辊道短暂停转，机械手按预设路径完成夹取、抬升、回转、放料动作后复位，辊道恢复输送，完整还原产线自动上下料的作业流程，整个仿真过程无运动干涉，各部件动作衔接流畅，可直观展示自动化输送工位的协作运行逻辑，为实际产线的布局规划、动作调试提供可视化的参考依据。
