工字钢用电气插座固定支撑紧固螺栓结构

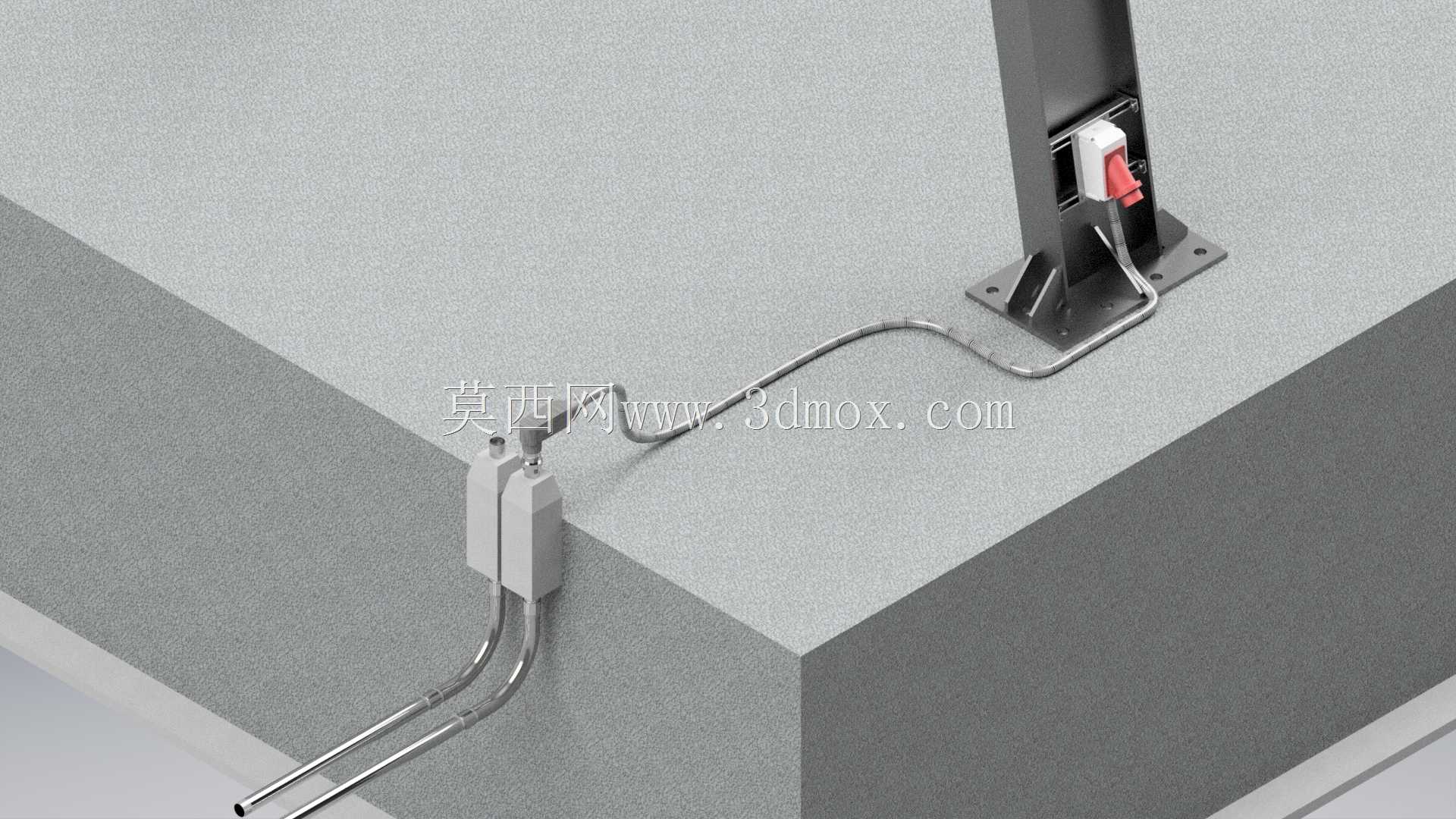

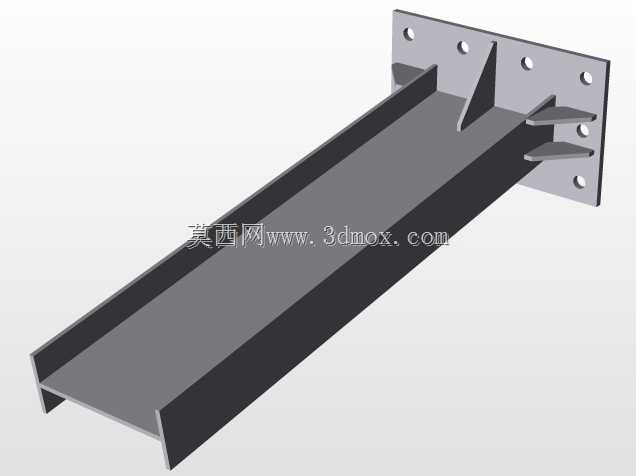

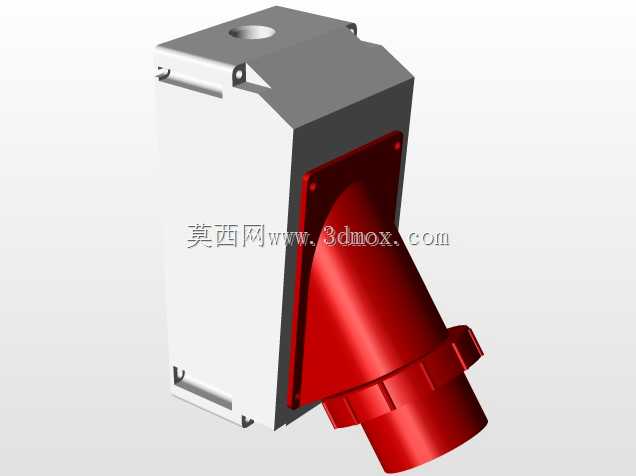

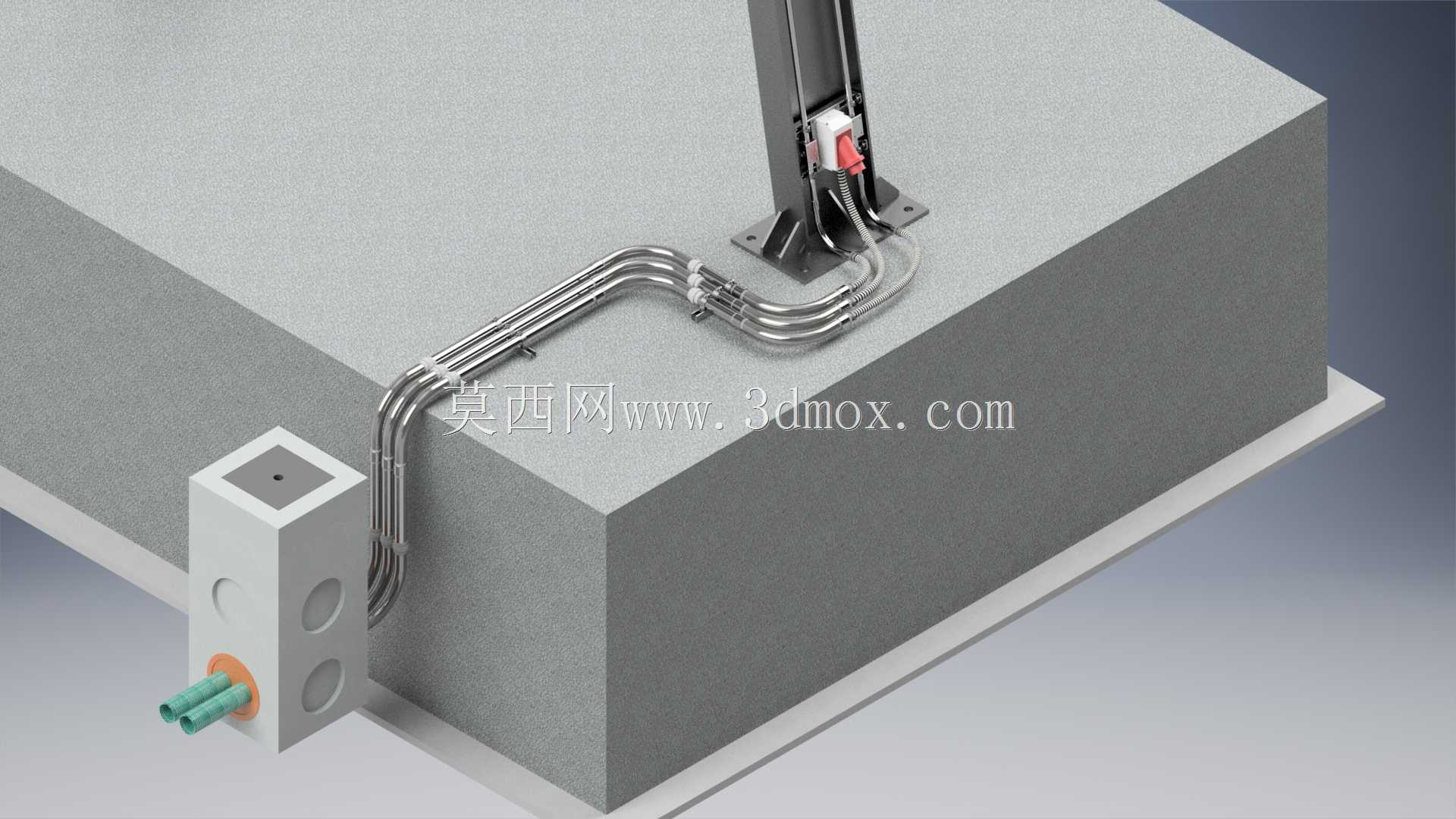

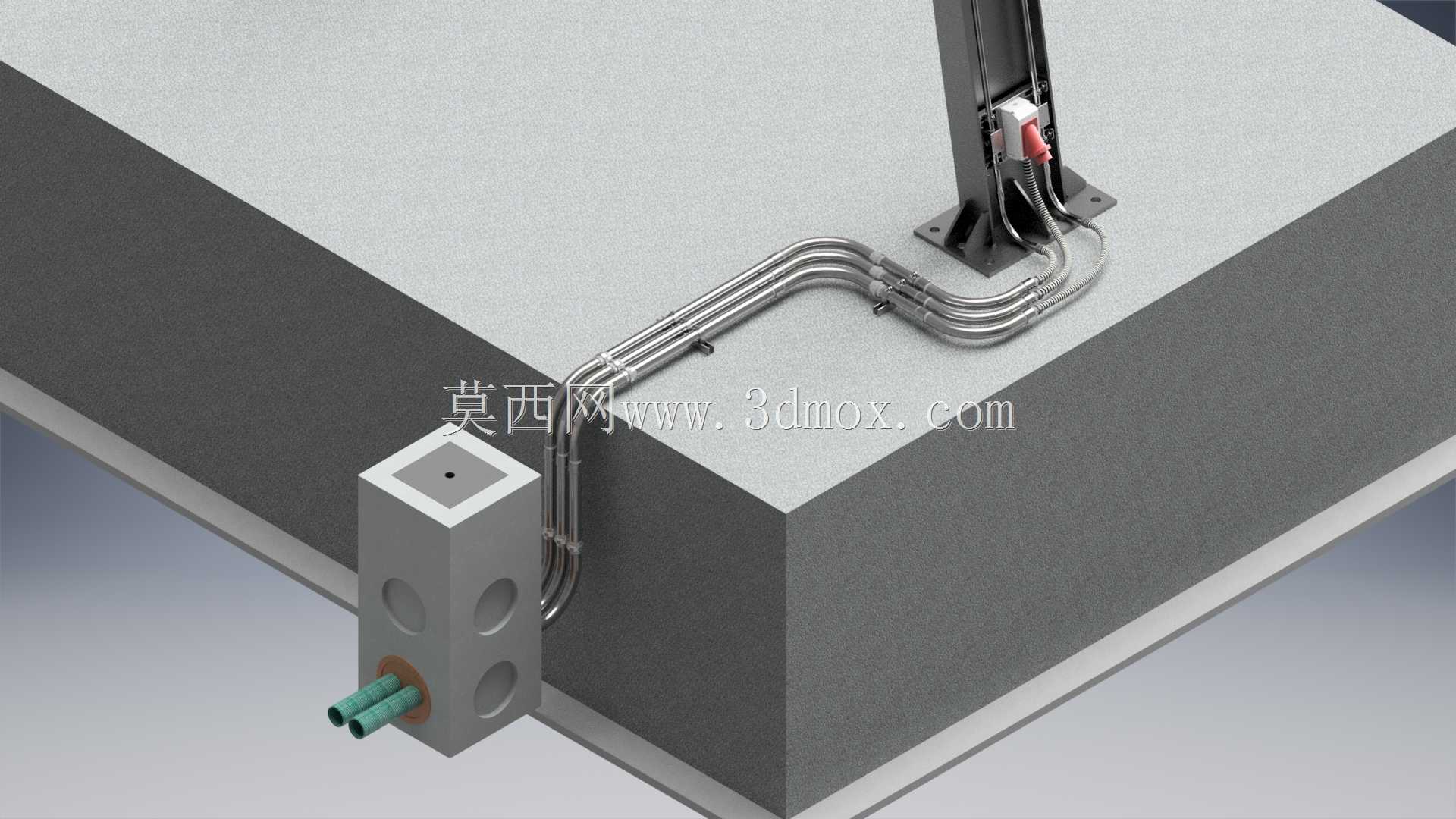

　　在工业现场电气布线作业中，工字钢作为厂房承重、设备挂载的核心型材构件，其表面安装电气插座时，往往面临型材表面不平整、常规紧固件无法贴合弧面或翼缘斜面、长期受设备插拔振动出现松脱的问题，这款专用紧固支撑构件正是针对这类场景开发的适配结构。从实际使用场景来看，这类构件主要应用于生产车间工位供电插座挂载、工业设备临时供电点位固定、检修区域临时电源插座安装等工况，需要同时满足电气插座的承重支撑、与工字钢翼缘的紧密贴合、长期受振动不松脱三个核心要求，相比普通六角螺栓搭配平垫的安装方式，该结构在设计阶段就针对工字钢的安装边界做了适配优化。

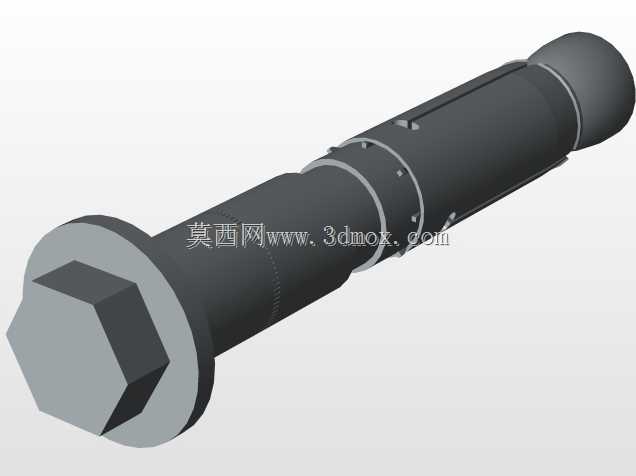

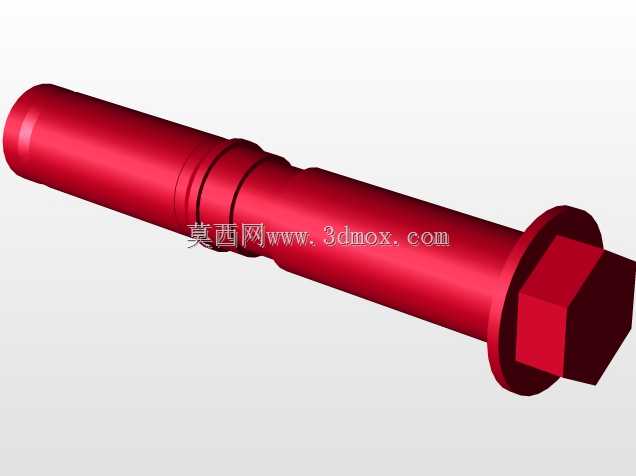

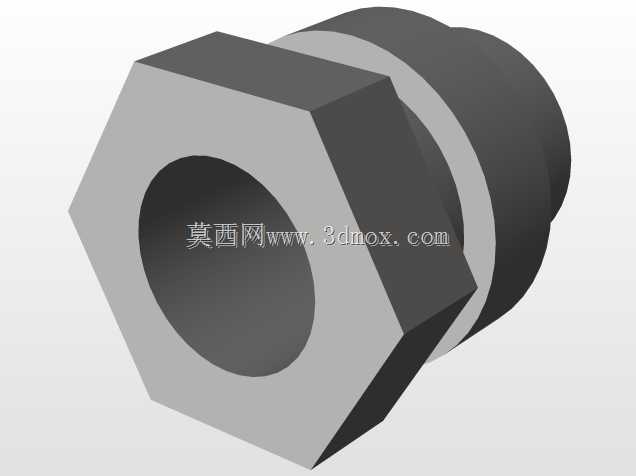

　　从结构设计思路来看，构件头部采用标准外六角结构，可适配常规开口扳手、套筒工具的拧紧作业，无需特殊工装即可完成现场安装，降低现场施工的工具适配成本。杆部做了多段阶梯式设计，靠近头部的位置设置了环形凹槽结构，安装时可搭配防松卡圈嵌入工字钢翼缘的预加工定位孔内，避免拧紧过程中杆部跟转，同时在长期受振动载荷时，卡圈可提供额外的轴向防脱力，杜绝螺栓从安装孔内滑出的风险。杆部靠近法兰面的位置做了直径收窄的过渡段，一方面可减少构件整体重量，另一方面在安装时可适配不同厚度的绝缘垫片、插座安装底座的沉孔结构，避免杆部与插座底座的内部走线空间发生干涉。构件末端的法兰面做了加大直径设计，相比普通螺栓的六角头承压面，法兰面的接触面积提升了40%以上，可分散拧紧时对插座塑料底座的压应力，避免拧紧力矩过大导致插座底座开裂，同时法兰面与杆部的过渡位置做了圆角处理，减少应力集中，在承受插座挂载的偏载力时，避免根部断裂的风险。

　　从安装边界尺寸来看，构件的总长度适配常规10号到16号工字钢的翼缘厚度，搭配不同厚度的调节垫片即可覆盖常见工字钢的安装尺寸需求，杆部的公称直径适配市面上主流工业插座的标准安装孔位，无需对插座底座进行二次扩孔或打磨加工。六角头的对边尺寸符合国标紧固件的标准尺寸，现场施工人员使用常规18号套筒即可完成拧紧作业，拧紧力矩控制在22N·m到28N·m区间时，即可保证法兰面与插座底座紧密贴合，同时不会压损塑料材质的插座壳体。杆部的环形凹槽距离法兰面的尺寸经过精准计算，安装后卡圈刚好卡在工字钢翼缘的外侧，既不会因为间隙过大导致插座出现晃动，也不会因为尺寸过短导致无法顺利卡入定位槽。

　　在功能特性层面，该构件除了基础的紧固连接作用外，还承担了插座与工字钢之间的支撑定位作用，安装完成后插座底座与工字钢翼缘表面保持平行，不会因为型材斜面导致插座倾斜，避免插头插入时出现受力不均、接触片变形的问题。构件表面做了氧化防锈处理，可适应车间内潮湿、有少量切削液飞溅的工况，长期使用不会出现锈死、无法拆卸的问题。相比采用焊接支架搭配普通螺栓的安装方式，使用该专用构件无需在工字钢表面进行焊接作业，不会破坏工字钢的表面防腐层，也不会因为焊接热应力导致工字钢翼缘变形，同时后期调整插座位置时，仅需松开螺栓即可移位，无需切割焊接支架，大幅提升现场电气点位调整的灵活性。

　　从结构建模的细节来看，建模过程中需要重点关注几个关键尺寸的公差配合：六角头与杆部的同轴度公差需要控制在0.1mm以内，避免拧紧时出现偏心导致法兰面压合不紧密；环形凹槽的宽度公差控制在±0.05mm，保证防松卡圈可以顺利嵌入同时不会出现过大的旷量；法兰面的平面度公差控制在0.08mm以内，保证与插座底座的贴合面没有间隙，避免灰尘、水汽从贴合缝隙进入插座内部。杆部的过渡圆角全部采用R0.5到R1的圆弧过渡，避免机加工过程中出现应力集中的缺口，同时在三维装配验证时，需要模拟插座插入插头时的偏载力，校核构件根部的应力分布，确保在150N的侧向插拔力作用下，构件的最大应力低于材料的屈服强度，满足长期使用的强度要求。
