道路检测用长杆式后反射镜结构

　　在交通流量监测、路面状态检测、智能道闸触发、车辆轮廓识别这类户外传感检测场景里，后反射镜是配合光电类传感单元完成光路折返的核心配套部件，很多刚接触户外传感布设的工程师容易忽略反射端的结构可靠性，总觉得只要镜面反射率达标就能用，实际在露天环境下，杆体的抗风载能力、安装基座的固定冗余、镜面角度的微调余量，每一处细节都会直接影响传感系统的长期检测准确率。

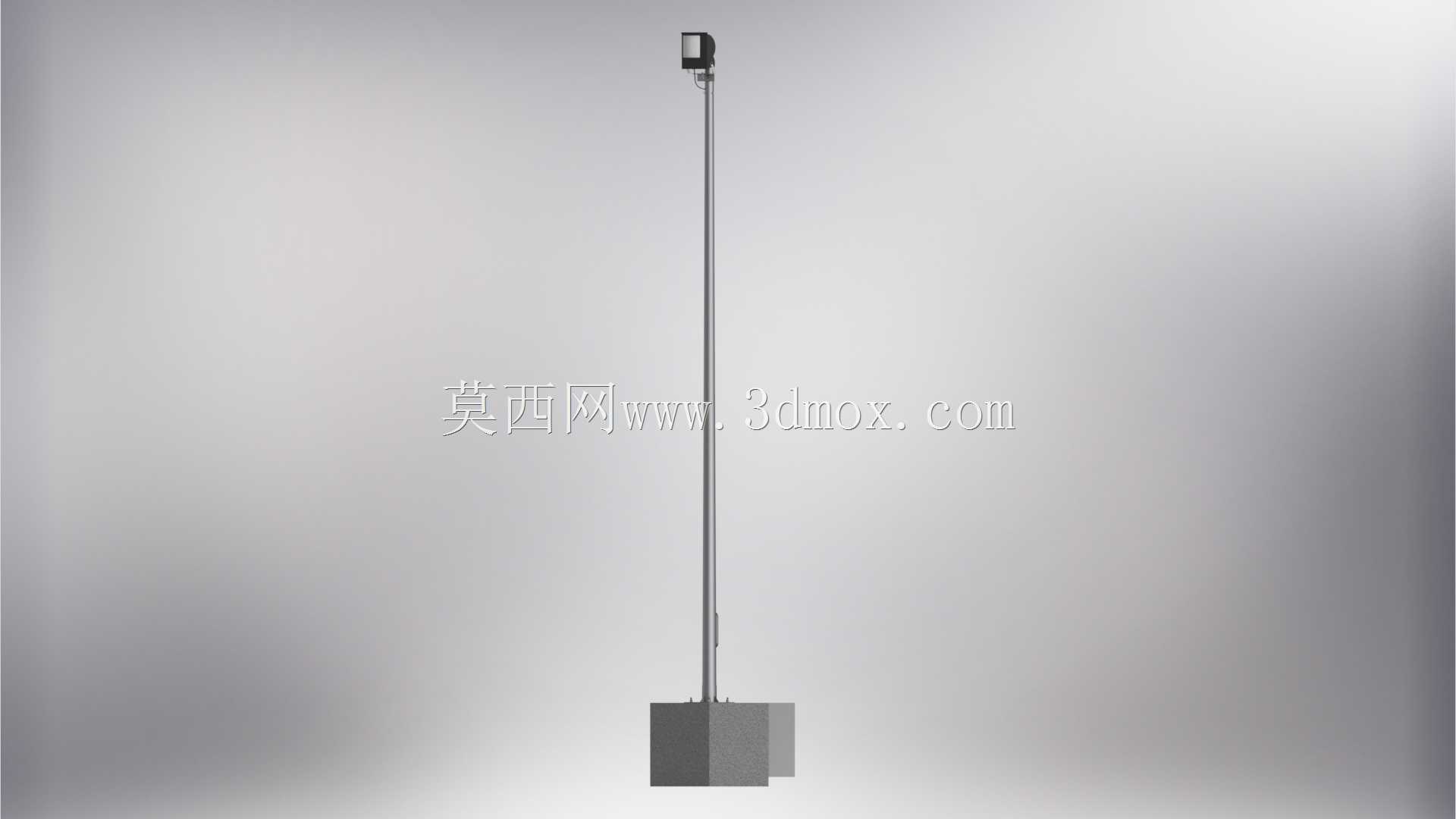

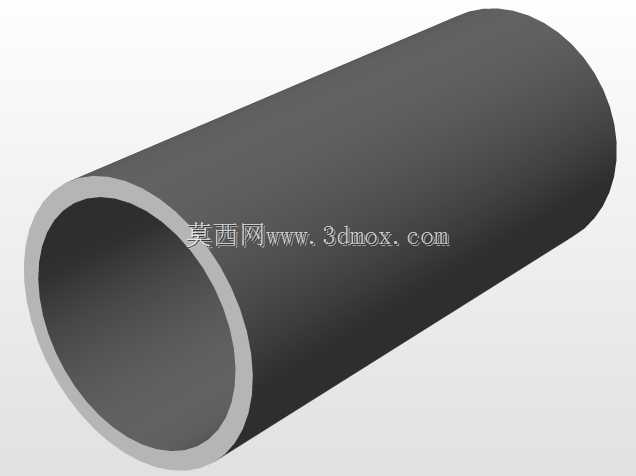

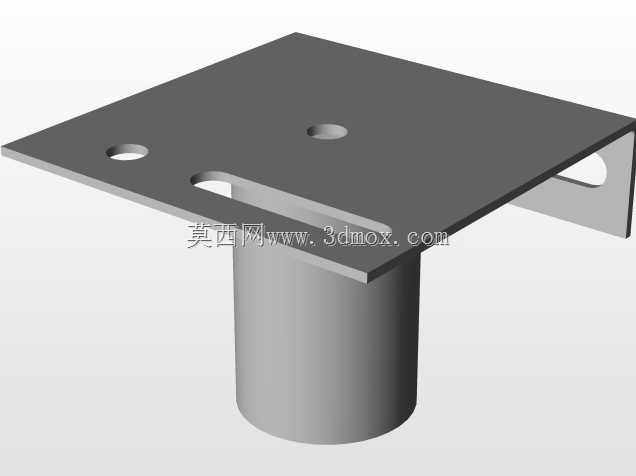

　　这款长杆式后反射镜的设计，首先考虑的是户外长期服役的安装边界，整体采用细长杆垂直布设的结构，底部设置了方形配重安装基座，基座预留了贯穿式的螺栓固定孔位，可以直接固定在混凝土硬化路面、金属安装平台或者道闸侧边的预制基础上，不需要额外做复杂的支架转接，安装时基座与安装面的接触面积经过核算，在常规12级阵风的工况下，杆体的摆幅可以控制在0.3度以内，不会因为杆体晃动导致反射光路偏移，造成传感单元误触发或者漏检。杆体本身采用等截面的薄壁金属结构，表面做了哑光喷塑处理，既可以降低户外紫外线老化的速率，也能避免杆体表面反光对周边光学传感设备造成杂光干扰，杆体的长度经过场景适配，镜面安装高度刚好匹配常规路侧传感单元的光轴高度，不需要现场额外裁切杆体，减少现场施工的加工工作量。

　　顶端的反射镜组件采用了封闭式的镜座设计，镜面嵌装在耐候工程塑料的镜座内部，镜座和杆体的连接位置设置了万向微调结构，安装调试的时候，可以通过锁紧螺钉调整镜面的俯仰角度与水平偏转角度，调整精度可以达到0.1度，能够精准对准远端的传感发射端，保证反射回来的光信号强度满足传感接收端的阈值要求。镜座的上沿设置了小尺寸的防雨檐结构，可以减少雨水在镜面的附着量，同时镜座底部预留了微小的排水缝隙，即便有少量雨水渗入镜座内部，也可以顺着缝隙自然排出，不会在镜座内部积水造成镜面镀层腐蚀或者冬季结冰胀裂镜座。

　　从功能特性上看，这款反射镜的核心作用是为对射式光电传感、激光检测类传感设备提供光路反射回路，在一些不方便在道路两侧同时布设供电与传感单元的场景里，只需要在单侧安装传感发射接收一体化单元，在对向位置安装这款后反射镜，就可以完成检测光路的搭建，相比双侧布设设备的方案，能减少一半的供电布线与设备防护成本，后期运维的时候也只需要单侧巡检设备，反射端因为没有电子元器件，故障率极低，只需要定期清理镜面的浮尘就可以维持正常工作。

　　设计过程中也充分考虑了不同场景的适配性，杆体和基座的连接采用可拆卸的法兰结构，如果现场需要更高的安装高度，可以更换对应长度的同规格杆体，不需要重新更换基座与顶部镜组，提升了部件的通用互换性。镜面采用高反射率的光学棱镜材质，相比普通的平面反光镜，它的反射角度容错范围更大，即便安装时存在微小的角度偏差，也能将足够强度的光信号反射回接收端，降低现场调试的难度。同时镜座的外部轮廓做了圆角过渡处理，没有尖锐的外凸棱角，即便安装在人行道侧边的检测点位，也不会对过往行人造成磕碰伤害，符合户外公共设施的安全设计要求。

　　在实际选型应用的时候，需要注意安装点位要避开大型绿植的遮挡，同时基座固定时要保证安装面的水平度，避免杆体长期倾斜造成连接部位的应力集中，日常运维时每季度擦拭一次镜面，去除表面的灰尘与蚊虫附着的污渍，就可以保证反射信号的稳定性，这类反射结构目前在高速收费站的ETC检测、路口的交通流量统计、园区道闸的车辆检测、停车场的车位检测场景里都有广泛的适配空间，结构简单可靠，安装维护便捷，是户外光学传感系统里非常实用的配套结构部件。
