多关节铰接式机械夹持作业臂结构

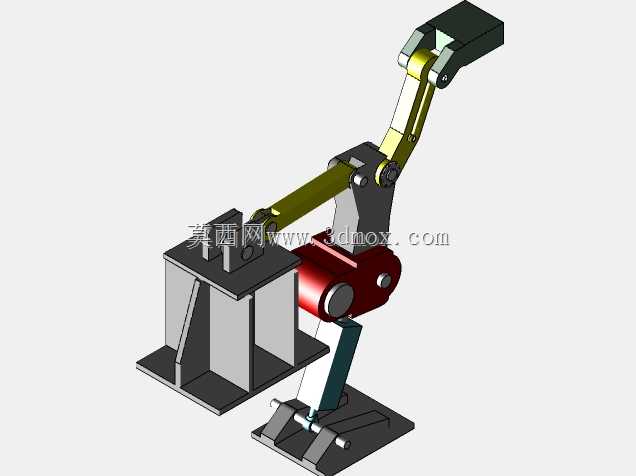

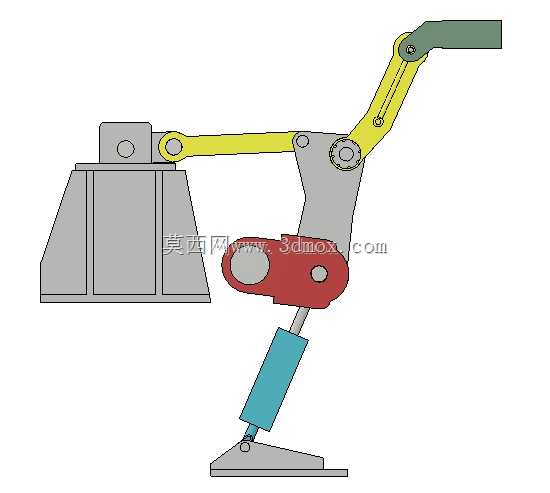

　　该多关节铰接作业臂的结构设计，首先围绕小范围工位内的灵活作业需求展开，常见应用场景覆盖小型零部件搬运、工位工件姿态调整、轻量载荷的定点取放作业，在装配工位、教学实训台、小型自动化工作站中都能适配对应的作业需求。从功能特性来看，臂体采用三段式铰接布局，底座通过焊接式支撑座与安装基面固定，支撑座采用筋板加强结构，能够抵消臂体伸展作业时产生的倾覆力矩，避免作业过程中出现基座晃动的问题。最下端的铰接副集成在红色的回转基座内，可实现水平方向的回转动作，配合中部大臂、小臂的铰接转动，能够覆盖底座前方扇形区域内的作业点位，末端的夹持端采用开合式夹爪结构，可适配不同外形的小型工件夹持需求，夹爪与小臂末端同样设置铰接副，可调整夹持角度，

　　保证取放工件时的姿态匹配度。设计过程中优先考虑了运动干涉的规避，每一段臂体的转动角度都做了机械限位结构，避免大角度转动时臂体与基座、相邻臂段发生碰撞，各铰接位置都预留了标准转动副的安装空间，可适配不同规格的销轴、轴承组件，用户可根据实际载荷需求更换对应的铰接连接件，无需改动整体臂体结构。外形尺寸方面，臂体完全收拢状态下整体高度不超过安装基面以上420mm，完全伸展时末端夹爪距离基座安装面的最大水平伸出距离约380mm，垂直方向的作业覆盖范围从安装基面以上50mm到450mm区间，安装边界要求基座固定面的平面度公差不超过0.2mm，固定螺栓采用4颗M8规格内六角螺栓，安装孔位分布在底座四角，孔距为120mm*100mm，

　　适配常见的铝型材工作台、钢制工装台的安装孔位布局。臂体的各段杆件采用箱型折弯结构与机加工件结合的形式，大臂与小臂段的截面尺寸经过载荷校核，在承受5kg以内末端载荷时，臂体的最大变形量不超过0.3mm，能够满足轻量作业的精度要求。铰接位置的连接耳板采用对称式布局，保证转动过程中受力均匀，避免单侧受力导致的销轴磨损加快问题，末端夹爪的开合行程为0-60mm，夹爪内侧预留了防滑垫安装槽，可加装橡胶、聚氨酯材质的防滑垫，避免夹持表面易损工件时出现刮伤、夹痕。整体结构没有集成驱动元件的安装位，用户可根据实际控制需求，在各铰接位置加装舵机、小型气缸或者伺服电机，对应的安装孔位都在结构设计时做了预留，不需要二次打孔加工即可完成驱动组件的装配。

　　在实际选型适配时，若用于教学演示场景，可搭配舵机实现基础的动作演示；若用于工业工位的轻量搬运，可替换铰接处的轴承为带密封的深沟球轴承，提升长时间运行的耐磨性能；若用于洁净车间内的作业，可将臂体表面做阳极氧化处理，减少积尘且便于清洁。该结构的运动轨迹经过仿真验证，在各关节的允许转动角度范围内，末端夹爪可顺畅到达作业区域内的任意点位，不存在死点位置，各臂段的重心分布经过优化，在伸展状态下基座的受力均匀，不会出现单侧载荷过大导致的固定螺栓松动问题。底座的支撑筋板采用三角形布局，在保证支撑强度的前提下尽可能减少了整体重量，降低了安装基面的载荷要求，即使是厚度15mm以上的铝型材工作台面也可以稳定安装，不需要额外加装加强垫板。
