模块化金属格栅承载框架结构设计

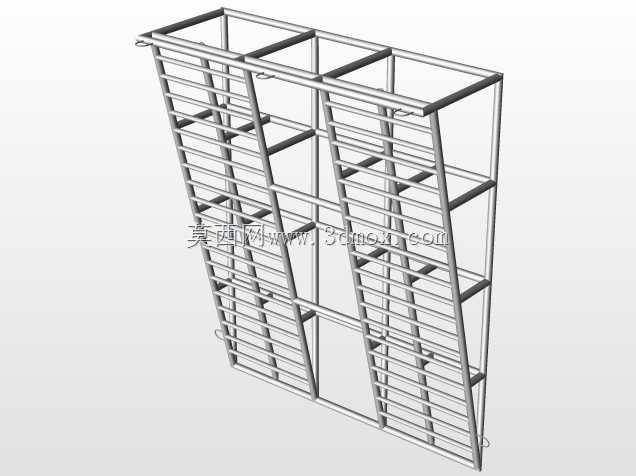

　　该框架结构采用等截面矩形管材作为主承力构件，整体为斜置平面格栅布局，主纵梁沿框架长度方向通长布置，横梁按照等间距垂直排布于纵梁之上，形成均匀的网格受力体系，可将上部承载的载荷均匀分散至各纵梁节点，避免局部应力集中导致的构件变形。框架边缘设置有环形吊点，分布于框架四角及长边中点位置，吊点与主纵梁采用焊接连接，焊接位置做了局部加劲处理，可满足整体吊装转运时的受力需求，避免吊装过程中框架出现扭曲变形。

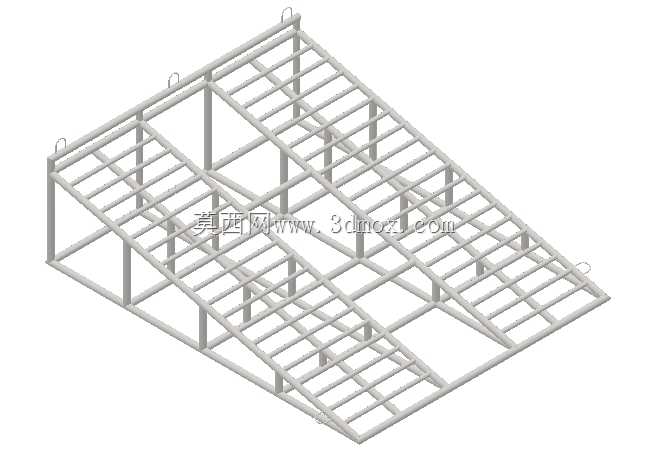

　　从应用场景来看，这类格栅框架多用于仓储转运环节的物料承托，也可作为小型设备的安装底座，或是高空作业平台的踏板支撑结构，格栅式的镂空设计一方面可以大幅降低结构自重，减少材料用量，另一方面可以避免积灰、积水，在户外或者有喷淋、粉尘的工况下，杂物可直接从格栅间隙落下，不会在框架表面堆积，降低日常清理维护的工作量。斜置的布局设计适配带倾角的上料或者输送场景，比如作为爬坡输送线的侧边支撑框架，或是倾斜式物料存放架，依靠倾角实现物料的自重滑移，减少额外的动力推送结构。

　　设计过程中优先考虑了构件的受力合理性，主纵梁的截面尺寸根据整体跨度做了匹配选型，跨中位置未设置额外支撑的情况下，纵梁的挠度控制在允许范围内，横梁的间距根据常见承载物的最小支撑尺寸设定，避免小尺寸物件从格栅间隙掉落，同时兼顾减重需求。框架的所有连接节点均采用满焊工艺，焊后做了去应力处理，减少焊接变形带来的平面度误差，框架整体的平面度公差控制在合理区间，可保证上部铺设面板或者安装设备时的贴合度，避免出现局部悬空导致的受力不均。

　　安装边界方面，框架底部预留有与下部支撑结构连接的安装孔位，孔位按照标准安装间距排布，可适配常见的型材支座或者混凝土基础的安装尺寸，无需额外打孔即可完成装配。框架的整体外形尺寸按照通用转运托盘的适配范围设计，可直接配合叉车进行短距离转运，吊点的尺寸适配常规吊装吊钩的规格，无需额外制作吊具即可完成吊装作业。框架的边角位置做了圆弧过渡处理，避免尖锐边角在安装、转运过程中造成磕碰损伤，也减少了人员操作时的安全隐患。

　　从结构细节来看，纵梁与横梁的连接位置设置有短加劲肋，加劲肋沿横梁受力方向布置，可有效提升节点处的抗剪能力，避免重载情况下横梁与纵梁连接位置出现焊缝开裂。格栅的间隙尺寸经过反复校核，既满足减重和漏料的需求，也能保证人员在上面行走时不会出现卡脚的风险，若作为检修平台使用时，可直接在框架上部铺设钢格板或者防滑钢板，无需对主体框架做额外改造。框架整体采用型材拼接的方式，所有构件均为标准规格型材，加工时仅需按照定长切割后焊接即可，加工工艺简单，生产成本可控，后期若出现局部构件损坏，可直接切割更换同规格型材，维护成本较低。
