R70弯管式异径转接接头结构设计

　　在流体输送管路系统的布设作业中，受安装空间限制、管路走向调整、不同通径管线对接需求的约束，弯转异径类转接构件是管路布设中无法替代的核心配件，本次涉及的R70弯转异径转接结构，主要适配公称通径存在级差的管路90度转向对接场景，常见于工业流体管线、给排水系统、小型设备内部流体回路的布设环节。从实际使用场景来看，这类弯转接头需要同时承担转向、变径、密封承压三类核心功能，不同于等径弯头仅需完成管路方向调整，异径结构需要在弯转段平滑完成通径过渡，避免通径突变造成的流体压损激增、流道紊流、介质残留等问题。

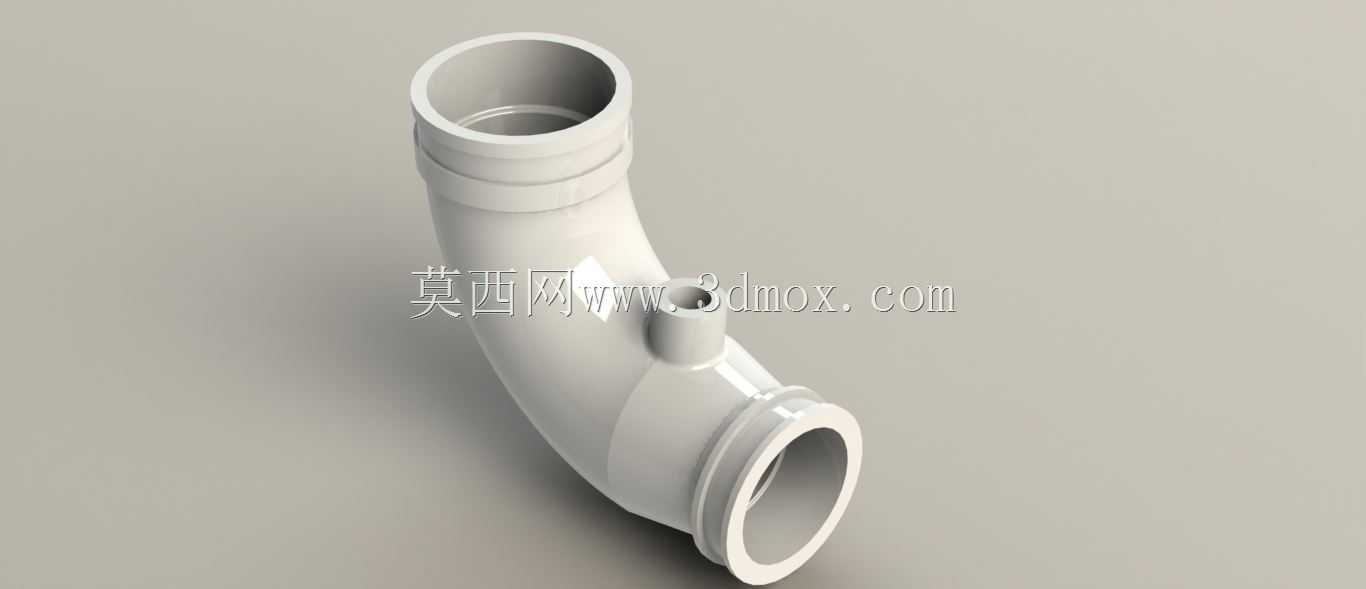

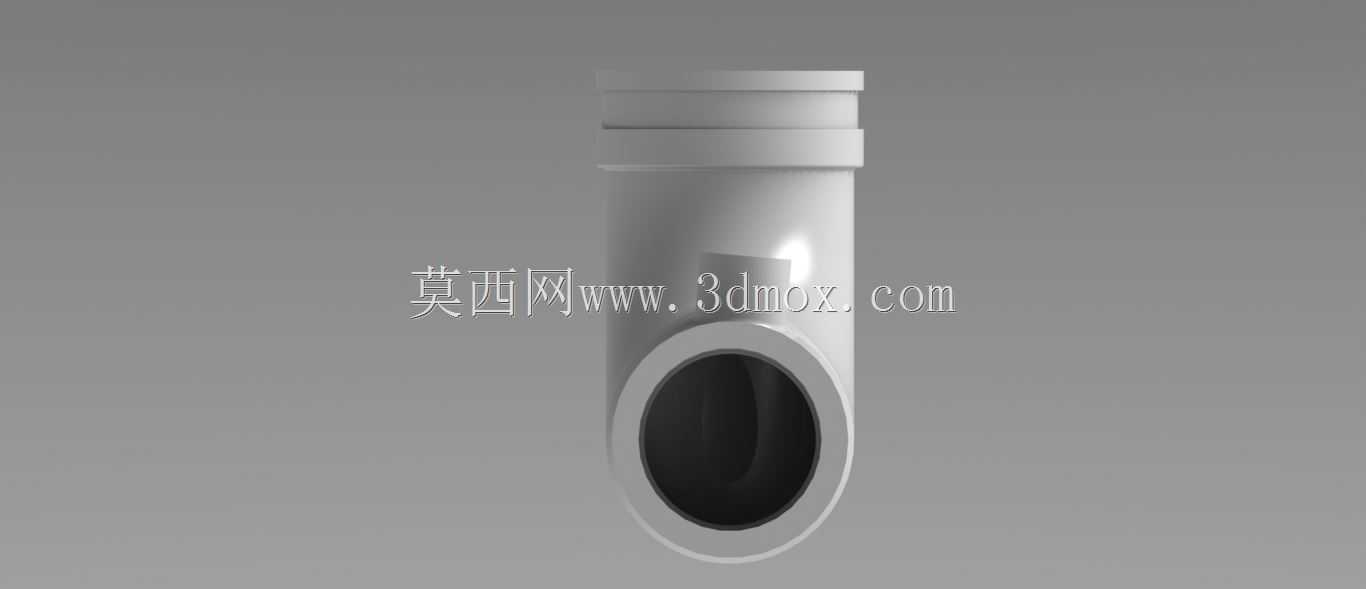

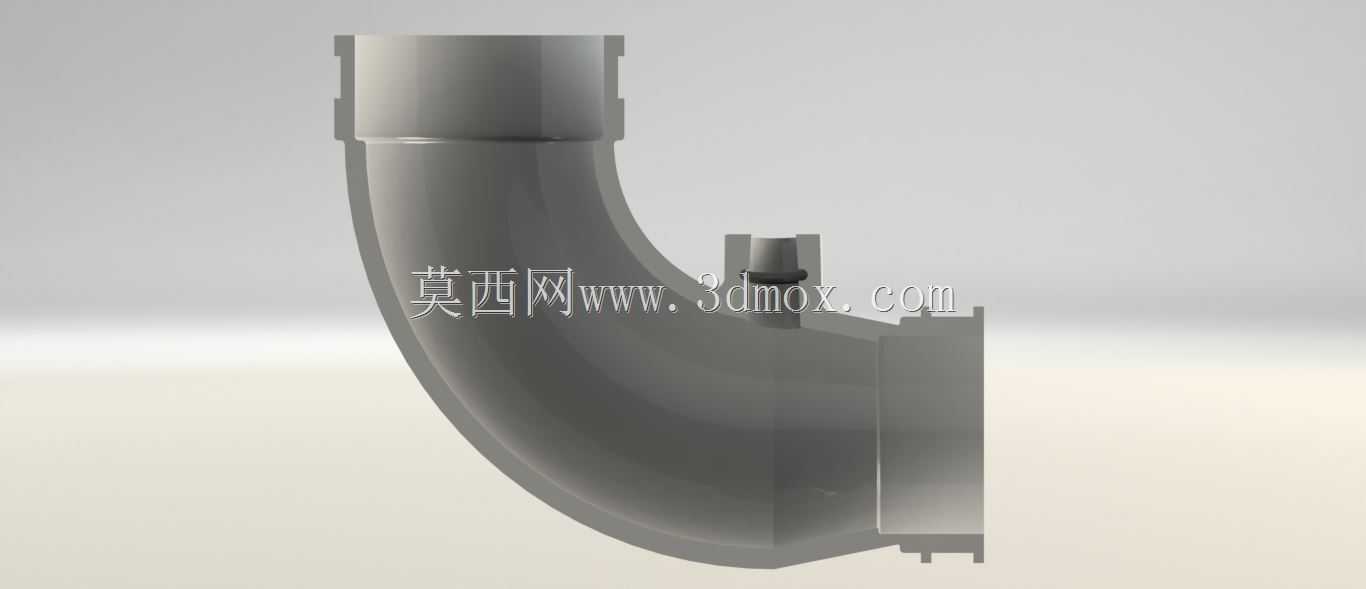

　　从结构设计逻辑来看，该接头采用90度弯转主体结构，弯转段的中心弯曲半径设定为R70，这一弯曲半径的取值充分平衡了安装空间占用与流体流动阻力：弯曲半径过小会导致弯转处流道折角过陡，介质流经时局部阻力系数大幅提升，长期运行还会在弯转外侧形成持续的介质冲刷，缩短构件使用寿命；弯曲半径过大则会造成接头整体外廓尺寸增加，在紧凑布设的管路集群中无法适配狭小的安装空间。主体流道的两端采用不同的通径设计，大端通径为Φ59.20，小端通径为Φ54，通径过渡段完全设置在弯转弧段内部，通过平滑的曲面过渡实现通径变化，没有单独设置直段变径结构，最大程度压缩了接头的轴向安装尺寸。

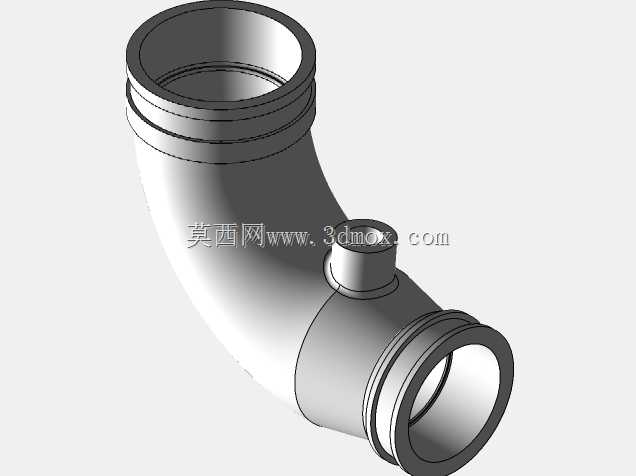

　　在接口设计上，两端均采用了带环形密封槽的插接式结构，大端接口处设置了两道环形密封槽，槽体尺寸与常规管路密封圈规格匹配，安装时可嵌入对应规格的橡胶密封圈实现端面与径向双重密封，能够适配0.6-1.6MPa的常规管路工作压力；小端接口除了环形密封结构外，还在接口外侧设置了定位凸缘，安装时可与管路端部的定位台阶贴合，保证接头插入深度一致，避免安装不到位造成的密封失效或通径错位。接头弯转段的外侧还设置了一个带内螺纹的旁通接口，接口中心轴线与弯转段所在平面垂直，该接口可用于安装压力检测元件、温度传感器、排气阀或者小型支路引流管，无需在主管道上额外开孔焊接，大幅降低了现场管路改造的工作量，也避免了现场焊接带来的焊渣残留、焊缝渗漏等风险。

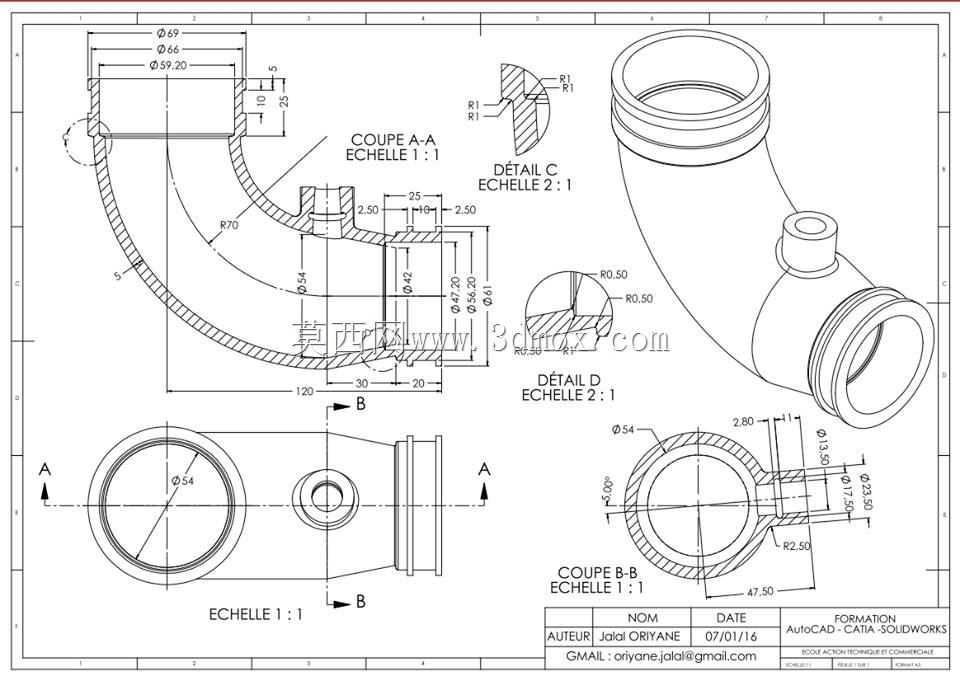

　　从加工与安装边界来看，接头主体采用一体成型结构，没有拼接焊缝，整体壁厚根据不同位置的受力情况做了差异化设计：弯转段外侧因为长期受介质冲刷，壁厚设置为5mm，弯转内侧及两端接口位置壁厚为4mm，旁通接口位置因为需要加工内螺纹，局部壁厚增加到6mm，保证螺纹连接的强度。整体外形尺寸方面，接头沿大端接口轴向的总长度为120mm，沿小端接口轴向的总长度为97mm，旁通接口的外凸高度为22mm，安装时需要预留的最小操作空间为150mm×120mm×80mm，能够适配大部分紧凑布设的管路场景。细节结构上，所有流道转角位置都做了R1-R2的圆角过渡，没有尖锐的直角结构，既可以降低流体流动阻力，也能避免介质中的固体颗粒在转角位置堆积，对于输送含少量固体杂质的流体场景也有较好的适配性。

　　从实际选型适配角度，该接头可适配硬管插接、软管卡箍连接两种安装方式，当用于硬管连接时，可通过端部的凸缘结构配合卡箍实现轴向固定；当用于软管连接时，可在接口外侧增加防滑倒刺结构，配合卡箍实现可靠连接。不同于铸造类通用弯头，该结构的尺寸精度控制在±0.1mm范围内，密封槽的尺寸公差严格控制在密封圈适配的公差带内，无需二次加工即可直接安装使用，能够有效降低管路安装的现场作业量，也能减少因为加工精度不足造成的密封失效问题。在设备内部管路布设场景中，这类集成了旁通接口的弯转变径接头，可以替代传统的“等径弯头+变径接头+三通旁路”的多件组合结构，减少管路中的连接节点数量，每减少一个连接节点就降低了一处渗漏风险点，同时也能压缩管路组件的整体占用空间，对于内部空间紧凑的小型流体设备、实验装置、液压泵站等场景尤为适用。
