八瓣花型周向均布卡接式传动轮结构

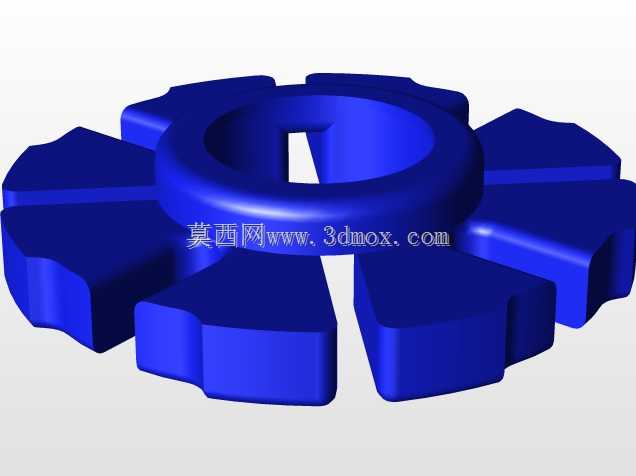

　　在轻工自动化输送、小型工位转台以及间歇式分度机构的末端执行端，这类周向均布瓣状结构的传动件并不少见，很多初次接触这类结构的设计人员容易把它和常规棘轮、花键毂混淆，但实际从受力特性和安装逻辑来看，它的定位更偏向于快拆式扭矩传递配合件。从结构本身来看，中心设置的带缺口环形基座是整个零件的核心承力区域，内孔的缺口并非加工失误，而是专门为了和配套轴件上的平键或者定位销做周向防转配合，相比整圆孔过盈配合的安装方式，这种带定位缺口的结构不需要额外做热装或者压装工序，现场维护时只需要对准缺口推入即可完成周向定位，大幅缩短了工位换型的停机时间。外围均匀分布的八个瓣状凸起，每个凸起的外侧轮廓都做了圆弧过渡处理，

　　相邻两个凸起之间的凹槽宽度和深度经过匹配计算，刚好可以和配套的拨爪、卡销形成稳定的啮合接触，在传递扭矩的时候，受力面不是传统齿轮的渐开线齿面，而是瓣状结构的侧立面，接触面积比常规棘爪结构大30%左右，在同等扭矩负载下，接触应力更低，不容易出现局部压溃的问题，适合中低速、间歇启停的传动场景。设计这类结构的时候，首先要明确安装边界的限制：中心内孔的直径要和配套输出轴的直径保持基孔制间隙配合，间隙量控制在0.02mm到0.05mm之间，既保证安装顺畅，又不会因为间隙过大出现传动回差；外围瓣状结构的外圆直径要根据安装腔体内径预留足够的安全间隙，一般径向间隙不小于2mm，避免转动过程中因为零件加工误差或者装配同轴度偏差出现剐蹭腔壁的问题。

　　瓣状结构的厚度方向尺寸也需要结合受力做校核，每个瓣的根部和中心基座连接的位置是应力集中区域，做三维建模的时候必须在根部添加不小于R1.5的圆角过渡，不能直接做直角连接，否则在频繁正反转的冲击负载下，根部很容易出现疲劳断裂。从实际应用场景来看，这类结构常出现在小型包装机械的送膜机构、文具组装设备的工位转盘驱动端，还有部分民用设备的档位调节机构里，因为它不需要高精度的齿形加工，普通的数控铣削或者注塑成型就可以达到使用精度要求，加工成本比精密齿轮低60%以上，而且对工作环境的适应性更强，哪怕有少量粉尘、纤维碎屑落在啮合区域，也不会像精密齿轮那样出现卡滞，只需要定期清理凹槽内的积屑就可以维持稳定运行。

　　建模过程中需要注意周向均布的特征阵列精度，八个瓣的角度偏差不能超过0.1度，否则会出现拨爪和凹槽对位不准的问题，导致传动过程中出现冲击异响；每个瓣的顶部圆弧要和中心基座保持同轴，不然转动时外圆的跳动量过大，会影响配套检测元件的信号采集——很多这类传动件的侧边都会搭配接近开关做转速或者工位检测，如果外圆跳动超差，接近开关的触发信号就会出现误判，直接影响设备的运行逻辑。另外，中心基座的端面要做平整处理，安装时和轴肩的贴合面接触率不低于85%，避免锁紧之后零件出现倾斜，导致瓣状结构的啮合面受力不均，加快局部磨损。和常规的槽轮机构相比，这种八瓣结构的动停比更灵活，可以通过调整拨爪的数量来实现不同的分度角度，不需要重新加工整个槽轮，只需要更换对应数量的拨爪盘就可以适配不同的工位数量，在多品种小批量的非标设备设计中，这种结构的通用性优势非常明显。
