螺旋槽传动杆精密结构设计

　　这类带连续螺旋槽的杆类零件，在自动化进给机构、精密传动单元里应用十分广泛，很多需要直线与旋转运动复合转换的工位，都会用到这类结构的杆件。从实际工况来看，这类杆件常被用在传感器的进给调节机构、小型工装的位移驱动单元，还有部分检测设备的探针传动组件中，依靠螺旋槽与配合销的啮合，把输入的旋转动作平稳转化为直线输出，或是反过来将直线位移转化为可控的旋转角度，传动过程的空程量小，运动平稳性优于普通的光杆加滑块结构。

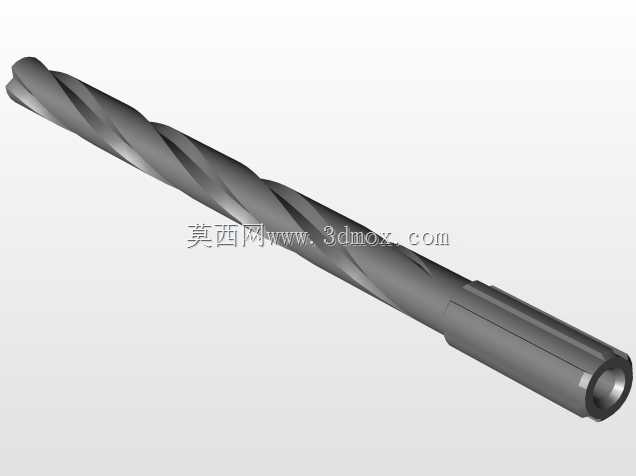

　　从结构设计层面看，杆身的螺旋槽采用等导程设计，槽型截面为圆弧过渡的矩形，这种槽型在和配套的导向销配合时，接触面积更大，单位面积承受的挤压力更小，长期往复运行的磨损量更低，能有效延长组件的整体使用寿命。杆的一端设计有带内孔的夹持柄，内孔做了倒角导向，方便和驱动轴或者连接轴做插接配合，柄部的外圆做了高精度磨削，和安装座的轴承内圈配合时能保证同轴度，减少高速运转时的径向跳动。杆身的螺旋槽起始端和终止端都做了圆滑过渡，没有尖锐的槽口棱边，避免导向销在进出螺旋槽时发生卡滞，也能减少槽口位置的应力集中，避免杆件在承受交变扭矩时出现起始端断裂的问题。

　　在安装边界上，这类杆件的整体长径比控制在合理区间，杆身的外圆粗糙度要求达到Ra0.8，保证和配套的导向套配合时滑动顺畅，不会出现卡涩。安装时需要保证杆件的轴线和驱动单元的输出轴线同轴度误差不超过0.02mm，否则会导致螺旋槽和导向销的偏磨，运行时出现异响甚至卡滞。螺旋槽的导程是根据传动比要求设计的，导程精度直接影响传动的位移精度，建模时需要严格控制螺旋线的生成参数，保证槽的螺旋角全程一致，避免出现导程误差累积导致的传动精度下降。

　　从功能特性来说，这种螺旋形槽杆相比普通的丝杠结构，结构更简单，不需要配套螺母，只需要一个固定在滑动组件上的导向销嵌入槽内即可实现传动，整体占用的安装空间更小，非常适合在小型化的设备内部使用，比如便携式检测仪器、小型自动化装配工位的进给单元，都能看到这类结构的应用。在受力方面，这类杆件主要承受扭矩和少量的轴向力，设计时杆身的芯部直径经过校核，能满足额定负载下的强度要求，不会出现扭转变形。槽的深度经过优化，既保证导向销嵌入后有足够的接触深度不会脱槽，又不会因为槽过深导致杆身的芯部强度不足。

　　建模过程中，螺旋槽的生成需要先绘制准确的螺旋线路径，再沿着路径扫描切除槽型，扫描过程中要保证槽的截面始终和螺旋线的法向垂直，避免出现槽宽不一致的问题。杆端的内孔和外圆的同轴度需要在建模时就做好基准约束，以杆身的轴线为统一基准，所有配合面都基于这个基准标注尺寸公差，方便后续加工时的基准统一，减少装夹误差。杆身的末端做了小角度的倒角，方便装配时插入导向套或者轴承内圈，避免装配时刮伤配合面的表面粗糙度。

　　在实际选型应用中，需要根据设备的行程要求选择对应长度的杆件，根据需要的进给速度选择对应导程的螺旋槽，导程越大，同样转速下的直线进给速度越快，但传动的扭矩输出会相应减小，导程越小则进给速度越慢，传动精度越高，输出扭矩更大。这类杆件的材质一般选用合金结构钢，经过表面淬火处理后表面硬度能达到HRC45-50，具备不错的耐磨性，适合长期往复运行的工况。如果是在有腐蚀的环境下使用，也可以选用不锈钢材质做相应的表面处理，提升抗腐蚀能力。装配时导向销和螺旋槽的配合间隙需要控制在0.01-0.03mm之间，间隙过大会导致传动空程，影响传动精度，间隙过小则会导致运行阻力变大，磨损加快。
